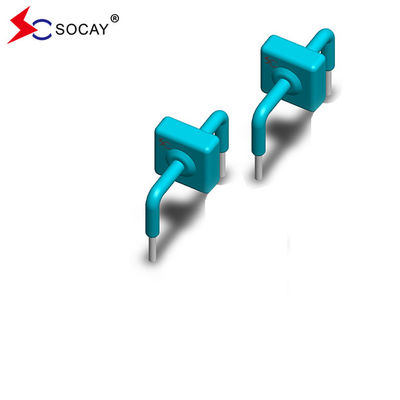

15KA ब्लू पाउडर सर्ज सप्रेसर द्विदिशात्मक टीवीएस डायोड KD-076 20μA IR 145VC
डाटाशीट:KD_v211.1.pdf
टीवीएस डायोड KD-076विवरण:
उच्च धारा संक्रमणीय दमनकों के केडी श्रृंखला विशेष रूप से एसी लाइन सुरक्षा और किसी भी मांग अनुप्रयोगों (एसी या डीसी) में उपयोग के लिए बनाया गया है।बढ़ी हुई वर्तमान प्रवाह के कारण किसी भी वोल्टेज वृद्धि को न्यूनतम तक सीमित किया जाता हैवे बहुत उच्च क्षमता संरक्षण समाधान बनाने के लिए श्रृंखला और / या समानांतर में भी जुड़े जा सकते हैं।
| भाग संख्या |
रिवर्स स्टैंड-ऑफ वोल्टेज |
ब्रेकडाउन वोल्टेज |
परीक्षण वर्तमान |
वर्तमान रेटिंग |
अधिकतम क्लैंपिंग वोल्टेज |
पीछे की ओर रिसाव |
|
| VAC ((V) | VDC ((V) |
वीBR(V) MIN.@Iटी |
मैंटी (एमए) |
मैंपीपी8/20μs(KA) |
वीसी(V) @Iपीपी |
मैंआर (μA) @VDC |
|
| KD-012 | 8.5 | 12.8 | 14 | 10 | 15 | 28 | 20 |
| KD-015 | 11 | 15 | 17 | 10 | 15 | 30 | 20 |
| KD-020 | 14 | 20 | 22 | 10 | 15 | 40 | 20 |
| KD-025 | 17 | 25 | 28 | 10 | 15 | 50 | 20 |
| KD-030 | 21 | 30 | 33 | 10 | 15 | 60 | 20 |
| KD-042 | 30 | 42 | 47 | 10 | 15 | 77 | 20 |
| KD-058 | 40 | 58 | 64 | 10 | 15 | 110 | 20 |
| KD-066 | 45 | 66 | 70 | 10 | 15 | 125 | 20 |
| KD-076 | 54 | 76 | 85 | 10 | 15 | 145 | 20 |
टीवीएस डायोड KD-076विशेषताएं:
|
| टीवीएस डायोड KD-076पैरामीटर | प्रतीक | मूल्य | इकाई |
| टीवीएस डायोड ऑपरेटिंग जंक्शन | टीJ | -55 से +150 | °C |
| भंडारण तापमान सीमा | टीएसटीजी | -55 से +150 | °C |
| टीवीएस डायोड वर्तमान रेटिंग1 | मैंपीपी | 15 | केए |
|
नोट्स: |
|||
| TVS डायोड KD-076 वजन | संपर्क निर्माता |
| TVS डायोड KD-076 केस | एपोक्सी कैप्सूलित |
| टीवीएस डायोड KD-076 टर्मिनल | सिल्वर-प्लेटेड लीड, MIL-STD-750, विधि 2026 के अनुसार solderable |
