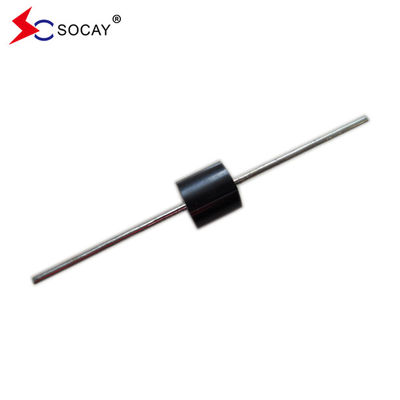

8000W 8KP30A सीरीज R6/P600 ट्रान्जिट वोल्टेज सप्रेशर कॉमटीवीएस पावर सिस्टम के लिए डायोड
डाटाशीट:8KP श्रृंखला_v2309.1.pdf
विवरण:
TVS ट्यूबों का व्यापक रूप से अर्धचालकों और संवेदनशील उपकरणों की सुरक्षा के लिए उपयोग किया जाता है, आमतौर पर डायोड सुरक्षा के लिए।उच्च क्षणिक पल्स दमन शक्ति और कम क्लैंपिंग वोल्टेज.
| भाग संख्या | पीछे की ओर स्टैंड-ऑफ वोल्टेज Vआरविश्वकप (V) | विखंडन वोल्टेजवीBR (V) @Iटी | परीक्षण वर्तमान मैंटी (एमए) | अधिकतम क्लैंपिंग वोल्टेज वीसी (V) @Iपीपी | अधिकतम चोटी धड़कन वर्तमान मैंपीपी(A) | अधिकतम पीछे की ओर रिसावमैंआर (μए) @Vआरडब्ल्यूएम | ||
| यूनिट | दो | MIN | अधिकतम | |||||
| 8KP18A | 8KP18CA | 18 | 20.0 | 22.1 | 5 | 29.2 | 273.9 | 5 |
| 8KP20A | 8KP20CA | 20 | 22.2 | 24.5 | 5 | 32.4 | 246.9 | 5 |
| 8KP22A | 8KP22CA | 22 | 24.4 | 26.9 | 5 | 35.5 | 225 | 5 |
| 8KP24A | 8KP24CA | 24 | 26.7 | 29.5 | 5 | 38.9 | 206 | 5 |
| 8KP30A | 8KP30CA | 30 | 33.3 | 36.8 | 5 | 48.4 | 165 | 5 |
| 8KP33A | 8KP33CA | 33 | 36.7 | 40.6 | 5 | 53.3 | 150 | 5 |
| 8KP36A | 8KP36CA | 36 | 40.0 | 44.2 | 5 | 58.1 | 148 | 5 |
| 8KP40A | 8KP40CA | 40 | 44.4 | 49.1 | 5 | 64.5 | 124 | 5 |
| 8KP43A | 8KP43CA | 43 | 47.8 | 52.8 | 5 | 69.4 | 115 | 5 |
| 8KP45A | 8KP45CA | 45 | 50.0 | 55.3 | 5 | 72.7 | 110 | 5 |
| 8KP48A | 8KP48CA | 48 | 53.3 | 58.9 | 5 | 77.4 | 103.4 | 5 |
| 8KP51A | 8KP51CA | 51 | 56.7 | 62.7 | 5 | 82.4 | 97.1 | 5 |
अनुप्रयोग:
TVS ट्यूबों का व्यापक रूप से अर्धचालकों और संवेदनशील उपकरणों की सुरक्षा के लिए उपयोग किया जाता है, आमतौर पर डायोड सुरक्षा के लिए।उच्च क्षणिक पल्स दमन शक्ति और कम क्लैंपिंग वोल्टेज.
.
| पैरामीटर | प्रतीक | मूल्य | इकाई |
| 10/1000μs तरंग रूप के साथ पीक पल्स पावर डिसीपिएशन (चित्र 1) (नोट 1), (नोट 2) | पीपीपीएम | 8000 | वाट |
| 10/1000μs तरंग रूप के साथ पीक पल्स करंट. | मैंपीपी | अगला तालिका देखें | एम्पीयर |
| टी पर अनंत हीट सिंक पर पावर डिस्पैशनL=75°C | पीM(AV) | 8.0 | वाट |
| पीक फॉरवर्ड वेज करंट, 8.3 एमएस सिंगल हाफ साइन वेव (नोट 3) | मैंएफएसएम | 500 | एम्पीयर |
| ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा। | टीJ, टीएसटीजी | -55 से +150 | °C |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
एकः नमूना जरूरतों 1 दिन, बड़े पैमाने पर उत्पादन समय की जरूरतों 1-2 सप्ताह के लिए आदेश मात्रा से अधिक
Q3. क्या आपके पास कोई MOQ है?
एकः MOQ उत्पाद के प्रकार पर निर्भर करता है, नमूना जांच के लिए 1pc उपलब्ध है
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
एकः हम आम तौर पर डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज करते हैं। आम तौर पर पहुंचने में 3-5 दिन लगते हैं। एयरलाइन और समुद्री शिपिंग भी वैकल्पिक है।
प्रश्न 5. आदेश कैसे जारी किया जाता है?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q6: क्या आप उत्पादों के लिए गारंटी प्रदान करते हैं?
एः हाँ, हम हमारे prod के लिए 2-5 साल की वारंटी प्रदान करते हैं
