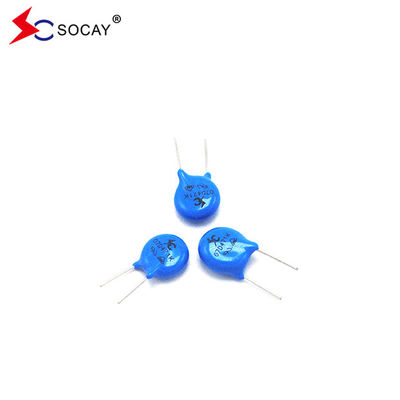

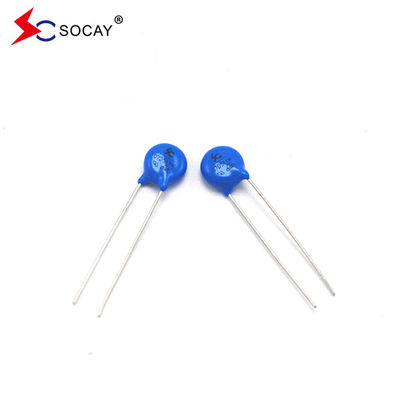

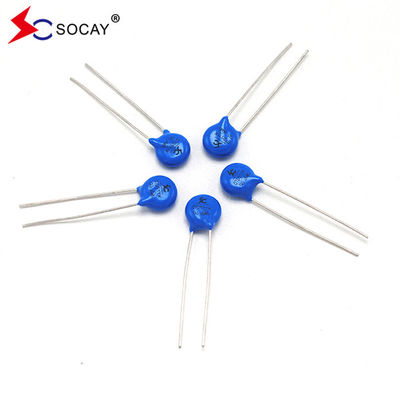

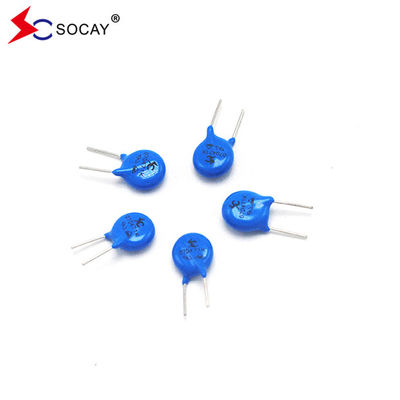

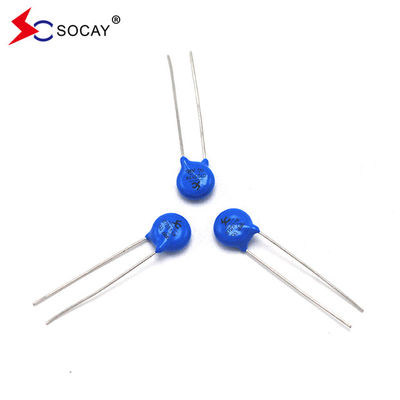

07D श्रृंखला धातु ऑक्साइड वैरिस्टोर 07D820K/07D820KJ, Ф7mm 82V वैरिस्टोर वोल्टेज MOV 1200A
डाटाशीट:07D श्रृंखला_v2306.1.pdf
एमओवी वैरिस्टोर स्लेक्शन विधि
1ग्राहक के उत्पाद, ऑपरेटिंग वोल्टेज, आवेदन पोर्ट, सुरक्षा स्तर को जानने के लिए।
2डीसी (ऑपरेटिंग वोल्टेज) > 1.5 गुना सर्किट में ऑपरेटिंग वोल्टेज जब उच्च वोल्टेज उत्पादों में इस्तेमाल किया
3उपकरण के आकार, वोल्टेज और प्रवाह दर को आवेदन पोर्ट और सुरक्षा वर्ग के अनुसार चुनें।
| प्रकार संख्या | अधिकतम अनुमत वोल्टेज | वारिस्टोर वोल्टेज |
अधिकतम क्लैंपिंग वोल्टेज |
प्रतिरोधक उछाल वर्तमान |
अधिकतम ऊर्जा (10/1000μs) |
रेटेड शक्ति |
टीypical Capacitance (रेफरेंस) | |||||||
| मानक | ऊंची लहर | वीएसी(V) | वीडीसी(V) |
V1mA (V) |
मैंपी(A) | वीसी(V) |
I ((A) मानक |
I ((A) ऊंची लहर |
(J) मानक |
(J) ऊंची लहर |
(डब्ल्यू) | @1KHZ (पीएफ) | ||
| 1 बार | दो बार | 1 बार | दो बार | |||||||||||
| 07D180K | 07D180KJ | 11 | 14 | 18 ((15~21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K | 07D270KJ | 17 | 22 | 27 ((24~30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
| 07D330K | 07D330KJ | 20 | 26 | 33 ((29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
| 07D390K | 07D390KJ | 25 | 31 | 39 ((35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
| 07D470K | 07D470KJ | 30 | 38 | 47 ((42~54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
| 07D560K | 07D560KJ | 35 | 45 | 56 ((50~62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
| 07D680K | 07D680KJ | 40 | 56 | 68 ((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
| 07D820K | 07D820KJ | 50 | 65 | 82 ((74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
| 07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
| 07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
| 07D151K | 07D151KJ | 95 | 125 | 150 ((135~165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
| 07D181K | 07D181KJ | 115 | 150 | 180 ((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
| 07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
| 07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
| 07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
| 07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
| 07D301K | 07D301KJ | 190 | 250 | 300(270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
| 07D331K | 07D331KJ | 210 | 275 | 330(297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
| 07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
| 07D391K | 07D391KJ | 250 | 320 | 390 ((351~429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
| 07D431K | 07D431KJ | 275 | 350 | 430 ((387~473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
| 07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
| 07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
| 07D561K | 07D561KJ | 350 | 460 | 560 ((504~616) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
| 07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
| 07D681K | 07D681KJ | 420 | 560 | 680 ((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
| 07D751K | 07D751KJ | 460 | 615 | 750 ((675~825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D781K | 07D781KJ | 485 | 640 | 780 ((702~858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D821K | 07D821KJ | 510 | 670 | 820 ((738~902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
टिप्पणी:वोल्टेज>33V, K ±10% है
विवरण:
07 डी श्रृंखला रेडियल लीड वेरिस्टर्स इस तरह के छोटे डिस्क में पहले से उपलब्ध उच्च ओवरटेज रेटिंग प्रदान करके कम डीसी वोल्टेज अनुप्रयोगों के लिए एक आदर्श सर्किट सुरक्षा समाधान प्रदान करते हैं।
अधिकतम पीक सर्ज करंट रेटिंग 1.75KA (8/20 μs पल्स) तक पहुंच सकती है, जिसमें अप्रत्यक्ष बिजली के झटके के हस्तक्षेप सहित उच्च पीक सर्ज के खिलाफ सुरक्षा शामिल है,बिजली स्रोत से अस्थायी और असामान्य तेजी से अस्थायी को स्विच करने की प्रणाली.
| सामग्री | कोई रेडियोधर्मी पदार्थ नहीं |
| परिचालन तापमान | -40°C ~ +85°C |
| भंडारण तापमान | -55°C ~ +125°C |
| शरीर | निकेल लेपित |
| लीड्स | टिन लेपित |
| बिना सीसा वाले उपकरण | निकेल लेपित |
वर्गीकरण:
एसएमडी:0402,0603,0805,1206,1210,1812,2220
DIP:5D,7D,10D,14D,20D,25D,32D
वर्तमान:1A~15KA
आकार जितना छोटा होगा, कीमत उतनी ही कम होगी,
जितना कम थ्रूपुट, उतना ही बड़ा आकार,
जितना अधिक थ्रूपुट होगा, उतना ही महंगा होगा,
वोल्टेज जितना अधिक होगा, पाइप उतना ही मोटा होगा।
प्रतिक्रिया समय≤10NS
