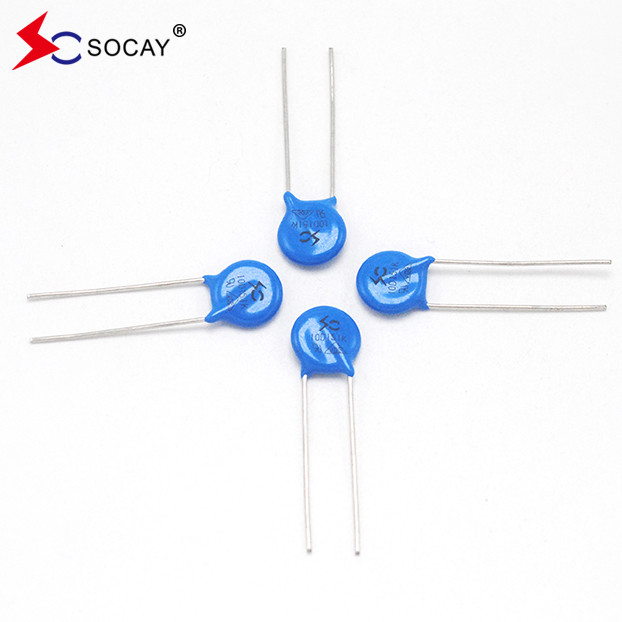

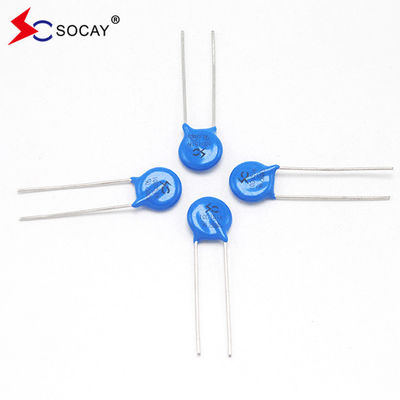

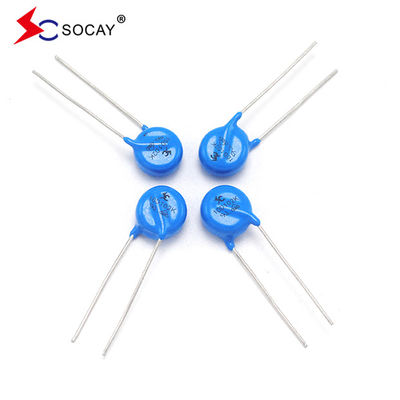

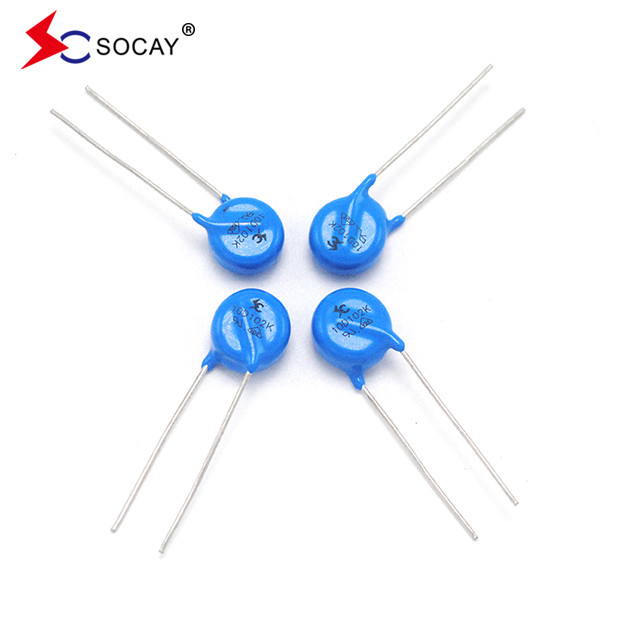

रेडियल लीड मेटल ऑक्साइड वेरिस्टोर MOVs Ф25mm 25D391K वेरिस्टोर
डाटाशीट:25D श्रृंखला_v2306.1.pdf
परिचय
सबसे अधिक इस्तेमाल किया जाने वाला वोल्टेज लिमिटिंग डिवाइस वैरिस्टोर एमओवी/एमएलवी है, जो मुख्य रूप से जिंक ऑक्साइड और विभिन्न प्रकार के ट्रेस धातु ऑक्साइड से बना है, जिन्हें मिश्रित और ढाला जाता है।
मुख्य सामग्री
जस्ता ऑक्साइड सामग्री
| प्रकार संख्या | अधिकतम अनुमत वोल्टेज |
वारिस्टोर वोल्टेज |
अधिकतम क्लैंपिंग वोल्टेज |
बढ़ते प्रवाह का सामना करना 8/20μS |
रेटेड शक्ति |
ऊर्जा (10/1000μs)
|
क्षमता | ||||
| मानक |
उच्च उछाल |
वीएसी (V) |
वीडीसी (V) |
V 1mA (V) |
मैंपी (A) |
वीसी (V) |
मानक (ए) |
ऊंची लहर (A) |
(W) | (J) |
@1KHZ (pF) |
| 1 बार | 1 बार | ||||||||||
| 25D101K | 25D101KJ | 60 | 85 | 100(90-110) | 150 | 165 | 10000 | 20000 | 1.4 | 100 | 6300 |
| 25D201K | 25D201KJ | 130 | 170 | 200 ((185-225) | 150 | 330 | 15000 | 20000 | 1.0 | 215 | 2000 |
| 25D221K | 25D221KJ | 140 | 180 | 220 ((198-242) | 150 | 360 | 15000 | 20000 | 1.0 | 235 | 1800 |
| 25D241K | 25D241KJ | 150 | 200 | 240 ((216-264) | 150 | 395 | 15000 | 20000 | 1.0 | 245 | 1650 |
| 25D271K | 25D271KJ | 175 | 225 | 270 ((243-297) | 150 | 455 | 15000 | 20000 | 1.0 | 260 | 1500 |
| 25D301K | 25D301KJ | 190 | 250 | 300(270-330) | 150 | 505 | 15000 | 20000 | 1.0 | 275 | 1300 |
| 25D331K | 25D331KJ | 210 | 275 | 330(297-363) | 150 | 550 | 15000 | 20000 | 1.0 | 295 | 1200 |
| 25D361K | 25D361KJ | 230 | 300 | 360 ((324-396) | 150 | 595 | 15000 | 20000 | 1.0 | 305 | 1100 |
| 25D391K | 25D391KJ | 250 | 320 | 390 ((351-429) | 150 | 650 | 15000 | 20000 | 1.0 | 335 | 1000 |
| 25D431K | 25D431KJ | 275 | 350 | 430 ((387-473) | 150 | 710 | 15000 | 20000 | 1.0 | 365 | 930 |
| 25D471K | 25D471KJ | 300 | 385 | 470 ((423-517) | 150 | 775 | 15000 | 20000 | 1.0 | 390 | 850 |
| 25D511K | 25D511KJ | 320 | 415 | 510 ((459-561) | 150 | 845 | 15000 | 20000 | 1.0 | 440 | 780 |
| 25D561K | 25D561KJ | 350 | 460 | 560 ((504-616) | 150 | 920 | 15000 | 20000 | 1.0 | 490 | 715 |
| 25D621K | 25D621KJ | 385 | 505 | 620 ((558-682) | 150 | 1025 | 15000 | 20000 | 1.0 | 540 | 650 |
| 25D681K | 25D681KJ | 420 | 560 | 680 ((612-748) | 150 | 1120 | 15000 | 20000 | 1.0 | 570 | 600 |
| 25D751K | 25D751KJ | 460 | 615 | 750 ((675-825) | 150 | 1240 | 15000 | 20000 | 1.0 | 590 | 530 |
| 25D781K | 25D781KJ | 485 | 640 | 780 ((702-858) | 150 | 1290 | 15000 | 20000 | 1.0 | 620 | 510 |
| 25D821K | 25D821KJ | 510 | 670 | 820 ((738-902) | 150 | 1355 | 15000 | 20000 | 1.0 | 655 | 500 |
| 25D911K | 25D911KJ | 550 | 745 | 910 ((819-1001) | 150 | 1500 | 15000 | 20000 | 1.0 | 726 | 440 |
| 25D102K | 25D102KJ | 625 | 825 | 1000 ((900-1100) | 150 | 1650 | 15000 | 20000 | 1.0 | 685 | 650 |
| 25D112K | 25D112KJ | 680 | 895 | 1100 ((990-1210) | 150 | 1815 | 15000 | 20000 | 1.0 | 770 | 600 |
| 25D122K | 25D122KJ | 750 | 990 | 1200 ((1080-1320) | 150 | 1980 | 15000 | 20000 | 1.0 | 770 | 550 |
अनुप्रयोग:
|
u ट्रांजिस्टर, डायोड, आईसी, थाइरिस्टोर या ट्रायाक सेमीकंडक्टर सुरक्षा उपभोक्ता इलेक्ट्रॉनिक्स में अधिभार संरक्षण u औद्योगिक इलेक्ट्रॉनिक्स में वृद्धि सुरक्षा u इलेक्ट्रॉनिक घरेलू उपकरणों, गैस और पेट्रोलियम उपकरणों में वृद्धि सुरक्षा रिले और इलेक्ट्रोमैग्नेटिक वाल्व के झटका अवशोषण |
| परिचालन तापमान | -40°C ~ +85°C |
| भंडारण तापमान | -40°C ~ +85°C |
| कार्यरत सतह का तापमान | +115°C |
| इन्सुलेशन प्रतिरोध | > 100MΩ |
| कोटिंग (इपॉक्सी राल) |
आग retardant के लिए UL 94 V-0 |
| कोटिंग | इपॉक्सी राल |
| सीसा का तार | तांबे की तार |
| इलेक्ट्रोड | चांदी का मिलाप |
| डिस्क | जस्ता ऑक्साइड |
| आयाम | भाग संख्या | बैग | छोटा कार्टन | बक्सा |
| 25D | 25DXXXXX | 100 पीसीएस | 1000 पीसीएस | 2000 पीसीएस |
