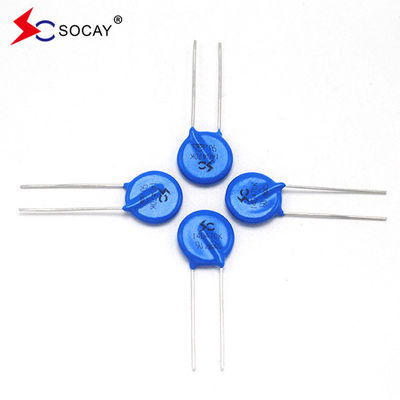

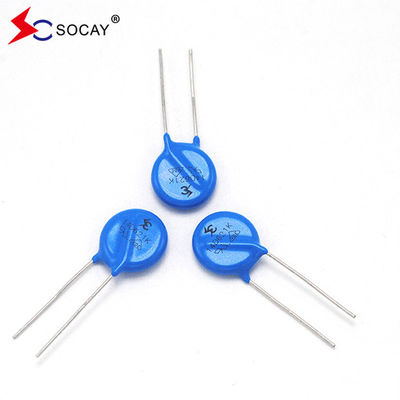

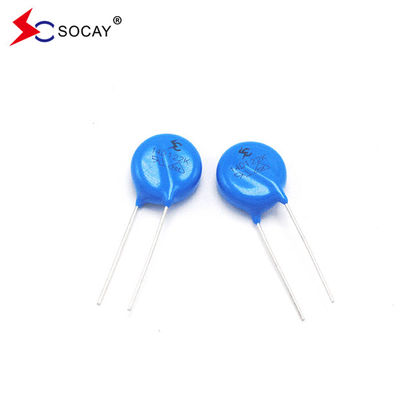

14 डी सीरीज वैरिस्टोर चीन धातु ऑक्साइड 14 डी 331 के वैरिस्टोर मोव वैरिस्टोर
डाटाशीट:14D श्रृंखला_v2308.1.pdf
| प्रकार संख्या | अधिकतम अनुमतवीओल्टेज | वारिस्टोर वोल्टेज |
अधिकतम क्लैंपिंग वोल्टेज |
प्रतिरोधक उछाल वर्तमान |
अधिकतम ऊर्जा (10/1000μs) |
रेटेड शक्ति |
टीypical Capacitance (रेफरेंस) | |||||||
| मानक | ऊंची लहर | वीएसी (V) | वीडीसी(V) |
V1mA (V) |
मैंपी(A) | वीसी(V) |
I ((A) मानक |
I ((A) ऊंची लहर |
(J) मानक |
(J) ऊंची लहर |
(डब्ल्यू) | @1KHZ (पीF) | ||
| 1 बार | दो बार | 1 बार | दो बार | |||||||||||
| 14D180K | 14D180KJ | 11 | 14 | 18 ((15~21.6) | 10 | 36 | 1000 | 500 | 2000 | 1000 | 4.0 | 7.0 | 0.1 | 11100 |
| 14D220K | 14D220KJ | 14 | 18 | 22 ((19.5~26) | 10 | 43 | 1000 | 500 | 2000 | 1000 | 5.0 | 8.0 | 0.1 | 9100 |
| 14D270K | 14D270KJ | 17 | 22 | 27 ((24~30) | 10 | 53 | 1000 | 500 | 2000 | 1000 | 6.0 | 10.0 | 0.1 | 7400 |
| 14D330K | 14D330KJ | 20 | 26 | 33 ((29.5~36.5) | 10 | 66 | 1000 | 500 | 2000 | 1000 | 7.5 | 12.0 | 0.1 | 6100 |
| 14D390K | 14D390KJ | 25 | 31 | 39 ((35~43) | 10 | 77 | 1000 | 500 | 2000 | 1000 | 8.6 | 13.0 | 0.1 | 5100 |
| 14D470K | 14D470KJ | 30 | 38 | 47 ((42~54) | 10 | 93 | 1000 | 500 | 2000 | 1000 | 10.0 | 17.0 | 0.1 | 4300 |
| 14D560K | 14D560KJ | 35 | 45 | 56 ((50~62) | 10 | 100 | 1000 | 500 | 2000 | 1000 | 11.0 | 20.0 | 0.1 | 3600 |
| 14D680K | 14D680KJ | 40 | 56 | 68 ((61~75) | 10 | 135 | 1000 | 500 | 2000 | 1000 | 14.0 | 24.0 | 0.1 | 2900 |
| 14D820K | 14D820KJ | 50 | 65 | 82 ((74~90) | 50 | 135 | 4500 | 2500 | 6000 | 5000 | 22.0 | 27.0 | 0.6 | 2400 |
| 14D101K | 14D101KJ | 60 | 85 | 100 ((90~110) | 50 | 165 | 4500 | 2500 | 6000 | 5000 | 28.0 | 33.0 | 0.6 | 2000 |
| 14D121K | 14D121KJ | 75 | 100 | 120 ((108~132) | 50 | 200 | 4500 | 2500 | 6000 | 5000 | 32.0 | 40.0 | 0.6 | 1700 |
| 14D151K | 14D151KJ | 95 | 125 | 150 ((135~165) | 50 | 250 | 4500 | 2500 | 6000 | 5000 | 40.0 | 53.0 | 0.6 | 1300 |
| 14D181K | 14D181KJ | 115 | 150 | 180 ((162~198) | 50 | 300 | 4500 | 2500 | 6000 | 5000 | 50.0 | 60.0 | 0.6 | 1100 |
| 14D201K | 14D201KJ | 130 | 170 | 200 ((180~220) | 50 | 340 | 4500 | 2500 | 6000 | 5000 | 57.0 | 70.0 | 0.6 | 1000 |
| 14D221K | 14D221KJ | 140 | 180 | 220 ((198~242) | 50 | 360 | 4500 | 2500 | 6000 | 5000 | 60.0 | 78.0 | 0.6 | 900 |
| 14D241K | 14D241KJ | 150 | 200 | 240 ((216~264) | 50 | 395 | 4500 | 2500 | 6000 | 5000 | 63.0 | 84.0 | 0.6 | 830 |
| 14D271K | 14D271KJ | 175 | 225 | 270 ((243~297) | 50 | 455 | 4500 | 2500 | 6000 | 5000 | 70.0 | 99.0 | 0.6 | 740 |
| 14D301K | 14D301KJ | 190 | 250 | 300(270~330) | 50 | 500 | 4500 | 2500 | 6000 | 5000 | 77.0 | 108 | 0.6 | 670 |
| 14D331K | 14D331KJ | 210 | 275 | 330(297~363) | 50 | 550 | 4500 | 2500 | 6000 | 5000 | 85.0 | 115 | 0.6 | 610 |
| 14D361K | 14D361KJ | 230 | 300 | 360 ((324~396) | 50 | 595 | 4500 | 2500 | 6000 | 5000 | 93.0 | 130 | 0.6 | 560 |
| 14D391K | 14D391KJ | 250 | 320 | 390 ((351~429) | 50 | 650 | 4500 | 2500 | 6000 | 5000 | 100 | 140 | 0.6 | 510 |
| 14D431K | 14D431KJ | 275 | 350 | 430 ((387~473) | 50 | 710 | 4500 | 2500 | 6000 | 5000 | 115 | 155 | 0.6 | 460 |
| 14D471K | 14D471KJ | 300 | 385 | 470 ((423~517) | 50 | 775 | 4500 | 2500 | 6000 | 5000 | 125 | 175 | 0.6 | 430 |
| 14D511K | 14D511KJ | 320 | 415 | 510 ((459~561) | 50 | 845 | 4500 | 2500 | 6000 | 5000 | 125 | 180 | 0.6 | 390 |
| 14D561K | 14D561KJ | 350 | 460 | 560 ((504~616) | 50 | 925 | 4500 | 2500 | 6000 | 5000 | 125 | 185 | 0.6 | 360 |
| 14D621K | 14D621KJ | 385 | 505 | 620 ((558~682) | 50 | 1025 | 4500 | 2500 | 6000 | 5000 | 125 | 190 | 0.6 | 320 |
| 14D681K | 14D681KJ | 420 | 560 | 680 ((612~748) | 50 | 1120 | 4500 | 2500 | 6000 | 5000 | 130 | 200 | 0.6 | 290 |
| 14D751K | 14D751KJ | 460 | 615 | 750 ((675~825) | 50 | 1240 | 4500 | 2500 | 6000 | 5000 | 143 | 210 | 0.6 | 270 |
| 14D781K | 14D781KJ | 485 | 640 | 780 ((702~858) | 50 | 1290 | 4500 | 2500 | 6000 | 5000 | 148 | 220 | 0.6 | 260 |
| 14D821K | 14D821KJ | 510 | 670 | 820 ((738~902) | 50 | 1355 | 4500 | 2500 | 6000 | 5000 | 157 | 235 | 0.6 | 240 |
| 14D911K | 14D911KJ | 550 | 745 | 910 ((819~1001) | 50 | 1500 | 4500 | 2500 | 6000 | 5000 | 175 | 255 | 0.6 | 220 |
| 14D102K | 14D102KJ | 625 | 825 | 1000 ((900~1100) | 50 | 1650 | 4500 | 2500 | 6000 | 5000 | 190 | 280 | 0.6 | 200 |
| 14D112K | 14D112KJ | 680 | 895 | 1100 ((990~1210) | 50 | 1814 | 4500 | 2500 | 6000 | 5000 | 213 | 310 | 0.6 | 180 |
| 14D122K | 14D122KJ | 750 | 990 | 1200 ((1080~1320) | 50 | 1980 | 4500 | 2500 | 6000 | 5000 | 213 | 310 | 0.6 | 150 |
| 14D142K | 14D142KJ | 880 | 1140 | १४०० ((१२६०~१५४०) | 50 | 2310 | 4500 | 2500 | 6000 | 5000 | 238 | 327 | 0.6 | 150 |
| 14D162K | 14D162KJ | 1000 | 1280 | 1600 ((1400~1760) | 50 | 2640 | 4500 | 2500 | 6000 | 5000 | 243 | 331 | 0.6 | 140 |
| 14D182K | 14D182KJ | 1000 | 1465 | 1800 ((1620~1980) | 50 | 2970 | 4500 | 2500 | 6000 | 5000 | 250 | 335 | 0.6 | 130 |
विवरण:
14 डी श्रृंखला के रेडियल लीड वेरिस्टर्स कम सीसी वोल्टेज अनुप्रयोगों के लिए एक आदर्श सर्किट सुरक्षा समाधान प्रदान करते हैं, जो इस तरह के छोटे डिस्क में पहले से कहीं अधिक अधिभार रेटिंग प्रदान करते हैं।
अधिकतम पीक सर्ज करंट रेटिंग 6KA (8/20 μs पल्स) तक पहुंच सकती है, जिसमें अप्रत्यक्ष बिजली के झटके के हस्तक्षेप सहित उच्च पीक सर्ज के खिलाफ सुरक्षा शामिल है,बिजली स्रोत से अस्थायी और असामान्य तेजी से अस्थायी को स्विच करने की प्रणाली.
विशेषताएं:
|
u 18V से 1800V तक व्यापक कार्यरत वोल्टेज (V1mA) u अस्थायी ओवर-वोल्टेज पर तेजी से प्रतिक्रिया u बड़ी अवशोषित क्षणिक ऊर्जा क्षमता u कम क्लैंपिंग अनुपात और कोई अनुवर्ती धारा नहीं u MSL स्तर 1 को पूरा करता है, प्रति J-STD-020 |
अनुप्रयोग:
|
u ट्रांजिस्टर, डायोड, आईसी, थाइरिस्टोर या ट्रायाक सेमीकंडक्टर सुरक्षा उपभोक्ता इलेक्ट्रॉनिक्स में अधिभार संरक्षण u औद्योगिक इलेक्ट्रॉनिक्स में वृद्धि सुरक्षा u इलेक्ट्रॉनिक घरेलू उपकरणों, गैस और पेट्रोलियम उपकरणों में वृद्धि सुरक्षा रिले और इलेक्ट्रोमैग्नेटिक वाल्व के झटका अवशोषण |
| सामग्री | कोई रेडियोधर्मी पदार्थ नहीं |
| परिचालन तापमान | -40°C ~ +85°C |
| भंडारण तापमान | -55°C ~ +125°C |
| शरीर | निकेल लेपित |
| लीड्स | टिन लेपित |
| बिना सीसा वाले उपकरण | निकेल लेपित |
| भाग संख्या | मात्रा | पैकेजिंग विकल्प | पैकेजिंग विनिर्देश |
| 14DXXXXX | 500 | प्लास्टिक की थैली | थोक पैक |
