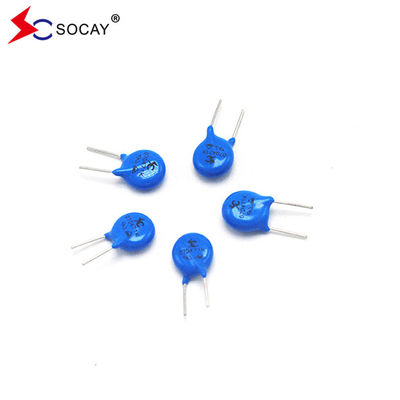

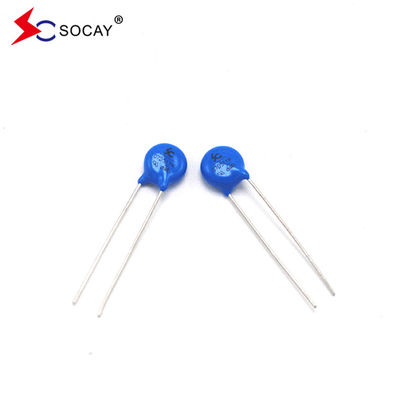

उच्च शक्ति Zov वारिस्टोर 07d 271k 270V Ф7mm पैकेज प्रकार 220 ((198~242) V
डाटाशीट:07D श्रृंखला_v2306.1.pdf
| प्रकार संख्या | अधिकतम अनुमत वोल्टेज | वारिस्टोर वोल्टेज |
अधिकतम क्लैंपिंग वोल्टेज |
प्रतिरोधक उछाल वर्तमान |
अधिकतम ऊर्जा (10/1000μs) |
रेटेड शक्ति |
टीypical Capacitance (रेफरेंस) | |||||||
| मानक | ऊंची लहर | वीएसी(V) | वीडीसी(V) |
V1mA (V) |
मैंपी(A) | वीसी(V) |
I ((A) मानक |
I ((A) ऊंची लहर |
(J) मानक |
(J) ऊंची लहर |
(डब्ल्यू) | @1KHZ (पीएफ) | ||
| 1 बार | दो बार | 1 बार | दो बार | |||||||||||
| 07D180K | 07D180KJ | 11 | 14 | 18 ((15~21.6) | 2.5 | 36 | 250 | 125 | 500 | 250 | 0.9 | 2.0 | 0.02 | 2800 |
| 07D220K | 07D220KJ | 14 | 18 | 22 ((19.5~26) | 2.5 | 43 | 250 | 125 | 500 | 250 | 1.1 | 2.4 | 0.02 | 2300 |
| 07D270K | 07D270KJ | 17 | 22 | 27 ((24~30) | 2.5 | 53 | 250 | 125 | 500 | 250 | 1.4 | 3.0 | 0.02 | 1800 |
| 07D330K | 07D330KJ | 20 | 26 | 33 ((29.5~36.5) | 2.5 | 66 | 250 | 125 | 500 | 250 | 1.7 | 3.5 | 0.02 | 1500 |
| 07D390K | 07D390KJ | 25 | 31 | 39 ((35~43) | 2.5 | 77 | 250 | 125 | 500 | 250 | 2.1 | 4.0 | 0.02 | 1300 |
| 07D470K | 07D470KJ | 30 | 38 | 47 ((42~54) | 2.5 | 93 | 250 | 125 | 500 | 250 | 2.5 | 5.0 | 0.02 | 1100 |
| 07D560K | 07D560KJ | 35 | 45 | 56 ((50~62) | 2.5 | 110 | 250 | 125 | 500 | 250 | 3.1 | 6.0 | 0.02 | 900 |
| 07D680K | 07D680KJ | 40 | 56 | 68 ((61~75) | 2.5 | 135 | 250 | 125 | 500 | 250 | 3.6 | 7.0 | 0.02 | 740 |
| 07D820K | 07D820KJ | 50 | 65 | 82 ((74~90) | 10 | 135 | 1200 | 600 | 1750 | 1250 | 5.5 | 10.0 | 0.25 | 600 |
| 07D101K | 07D101KJ | 60 | 85 | 100 ((90~110) | 10 | 165 | 1200 | 600 | 1750 | 1250 | 6.5 | 12.0 | 0.25 | 500 |
| 07D121K | 07D121KJ | 75 | 100 | 120 ((108~132) | 10 | 200 | 1200 | 600 | 1750 | 1250 | 7.8 | 13.0 | 0.25 | 420 |
| 07D151K | 07D151KJ | 95 | 125 | 150 ((135~165) | 10 | 250 | 1200 | 600 | 1750 | 1250 | 9.7 | 13.0 | 0.25 | 330 |
| 07D181K | 07D181KJ | 115 | 150 | 180 ((162~198) | 10 | 300 | 1200 | 600 | 1750 | 1250 | 11.7 | 16.0 | 0.25 | 280 |
| 07D201K | 07D201KJ | 130 | 170 | 200 ((180~220) | 10 | 340 | 1200 | 600 | 1750 | 1250 | 13.0 | 17.0 | 0.25 | 250 |
| 07D221K | 07D221KJ | 140 | 180 | 220 ((198~242) | 10 | 360 | 1200 | 600 | 1750 | 1250 | 14.0 | 19.0 | 0.25 | 230 |
| 07D241K | 07D241KJ | 150 | 200 | 240 ((216~264) | 10 | 395 | 1200 | 600 | 1750 | 1250 | 15.0 | 21.0 | 0.25 | 210 |
| 07D271K | 07D271KJ | 175 | 225 | 270 ((243~297) | 10 | 455 | 1200 | 600 | 1750 | 1250 | 18.0 | 24.0 | 0.25 | 185 |
| 07D301K | 07D301KJ | 190 | 250 | 300(270~330) | 10 | 500 | 1200 | 600 | 1750 | 1250 | 20.0 | 26.0 | 0.25 | 165 |
| 07D331K | 07D331KJ | 210 | 275 | 330(297~363) | 10 | 550 | 1200 | 600 | 1750 | 1250 | 23.0 | 28.0 | 0.25 | 150 |
| 07D361K | 07D361KJ | 230 | 300 | 360 ((324~396) | 10 | 595 | 1200 | 600 | 1750 | 1250 | 25.0 | 32.0 | 0.25 | 140 |
| 07D391K | 07D391KJ | 250 | 320 | 390 ((351~429) | 10 | 650 | 1200 | 600 | 1750 | 1250 | 25.0 | 35.0 | 0.25 | 130 |
| 07D431K | 07D431KJ | 275 | 350 | 430 ((387~473 | 10 | 710 | 1200 | 600 | 1750 | 1250 | 28.0 | 40.0 | 0.25 | 115 |
| 07D471K | 07D471KJ | 300 | 385 | 470 ((423~517) | 10 | 775 | 1200 | 600 | 1750 | 1250 | 30.0 | 42.0 | 0.25 | 105 |
| 07D511K | 07D511KJ | 320 | 415 | 510 ((459~561) | 10 | 845 | 1200 | 600 | 1750 | 1250 | 30.0 | 45.0 | 0.25 | 100 |
| 07D561K | 07D561KJ | 350 | 460 | 560 ((504~616) | 10 | 925 | 1200 | 600 | 1750 | 1250 | 30.0 | 49.0 | 0.25 | 90 |
| 07D621K | 07D621KJ | 385 | 505 | 620 ((558~682) | 10 | 1025 | 1200 | 600 | 1750 | 1250 | 33.0 | 55.0 | 0.25 | 80 |
| 07D681K | 07D681KJ | 420 | 560 | 680 ((612~748) | 10 | 1120 | 1200 | 600 | 1750 | 1250 | 33.0 | 60.0 | 0.25 | 75 |
| 07D751K | 07D751KJ | 460 | 615 | 750 ((675~825) | 10 | 1240 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D781K | 07D781KJ | 485 | 640 | 780 ((702~858) | 10 | 1290 | 1200 | 600 | 1750 | 1250 | 67.2 | 65.0 | 0.25 | 70 |
| 07D821K | 07D821KJ | 510 | 670 | 820 ((738~902) | 10 | 1355 | 1200 | 600 | 1750 | 1250 | 67.2 | 70.0 | 0.25 | 60 |
टिप्पणी:वोल्टेज>33V, K ±10% है
विवरण:
07 डी श्रृंखला रेडियल लीड वेरिस्टर्स इस तरह के छोटे डिस्क में पहले से उपलब्ध उच्च ओवरटेज रेटिंग प्रदान करके कम डीसी वोल्टेज अनुप्रयोगों के लिए एक आदर्श सर्किट सुरक्षा समाधान प्रदान करते हैं।
अधिकतम पीक सर्ज करंट रेटिंग 1.75KA (8/20 μs पल्स) तक पहुंच सकती है, जिसमें अप्रत्यक्ष बिजली के झटके के हस्तक्षेप सहित उच्च पीक सर्ज के खिलाफ सुरक्षा शामिल है,बिजली स्रोत से अस्थायी और असामान्य तेजी से अस्थायी को स्विच करने की प्रणाली.
वैरिस्टोर का कार्य क्या है?
वारिस्टोर का प्रतिक्रिया समय ns स्तर है, जो वायु निर्वहन ट्यूब से तेज और TVS ट्यूब से थोड़ा धीमा है।इसकी प्रतिक्रिया गति इलेक्ट्रॉनिक सर्किट के ओवर वोल्टेज संरक्षण की आवश्यकताओं को पूरा कर सकती हैएक वैरिस्टोर का जंक्शन क्षमता आमतौर पर सैकड़ों से हजारों पीएफ के क्रम में होता है।यह उच्च आवृत्ति संकेत लाइनों की सुरक्षा में सीधे उपयोग के लिए उपयुक्त नहीं हैजब इसका उपयोग एसी सर्किट की सुरक्षा में किया जाता है, तो इसकी बड़ी जंक्शन क्षमता रिसाव को बढ़ाएगी। सुरक्षात्मक सर्किट डिजाइन करते समय वर्तमान को पूरी तरह से ध्यान में रखने की आवश्यकता होती है।वारिस्टोर की प्रवाह क्षमता अधिक है, लेकिन गैस डिस्चार्ज ट्यूब से छोटा है।
वैरिस्टोर की सबसे बड़ी विशेषता यह है कि जब उस पर लगा वोल्टेज उसके थ्रेशोल्ड "यूएन" से कम होता है, तो उसके माध्यम से बहने वाला करंट बेहद छोटा होता है, जो एक बंद वाल्व के बराबर होता है।जब वोल्टेज UN से अधिक हो, इसका प्रतिरोध मूल्य कम हो जाता है, जिससे इसके माध्यम से बहने वाली धारा अन्य सर्किटों पर प्रभाव में बहुत अधिक बदलाव के बिना बढ़ जाती है,इस प्रकार बाद के संवेदनशील सर्किट पर अधिभार के प्रभाव को कमइस कार्य का उपयोग करते हुए, सर्किट में अक्सर होने वाले असामान्य ओवरवोल्टेज को दबाया जा सकता है और सर्किट को ओवरवोल्टेज क्षति से बचाया जा सकता है।
वेरिस्टर्स का उपयोग मुख्य रूप से अस्थायी अधिभार संरक्षण के लिए किया जाता है,लेकिन इसके वोल्ट-एम्पीयर विशेषताएं अर्धचालक वोल्टेज नियामकों के समान हैं जो इसे विभिन्न प्रकार के सर्किट घटक कार्यों की अनुमति भी देती हैं, जैसे:
(1) DC उच्च वोल्टेज और निम्न वर्तमान वोल्टेज स्थिर करने वाले घटकों का स्थिर वोल्टेज कई हजार वोल्ट तक हो सकता है, जो सिलिकॉन वोल्टेज नियामक ट्यूबों की पहुंच से परे है।
(2) वोल्टेज उतार-चढ़ाव का पता लगाने वाला घटक।
(3) डीसी बैटरी शिफ्ट घटक।
(4) वोल्टेज बराबरी घटक।
(5) फ्लोरोसेंस स्टार्टिंग घटक
विशेषताएं:
|
u 18V से 820V तक व्यापक कार्यरत वोल्टेज (V1mA) रेंज u अस्थायी ओवर-वोल्टेज पर तेजी से प्रतिक्रिया u बड़ी अवशोषित क्षणिक ऊर्जा क्षमता u कम क्लैंपिंग अनुपात और कोई अनुवर्ती धारा नहीं u MSL स्तर 1 को पूरा करता है, प्रति J-STD-020 |
वैरिस्टोर के सामान्य वर्गीकरण
1. विभिन्न व्यास आकारः 5 मिमी, 7 मिमी, 10 मिमी, 14 मिमी, 20 मिमी, 25 मिमी, 32 मिमी, 34 मिमी, 40 मिमी, 53 मिमी। आकार के अनुसार, SOCAY ′s पारंपरिक नामकरण 5 मिमी -5 डी है; 10 मिमी -10 डी, और इसी तरह...
2. विविध प्रतिरोधक वोल्टेज रेंज की विस्तृत श्रृंखलाः 18V-1800V
3. कई बढ़त का सामना करने की क्षमताएंः मानक, उच्च बढ़त, अति उच्च बढ़त
4बड़ी धारा प्रसंस्करण और ऊर्जा अवशोषण क्षमता
5एक इकाई की प्रवाह दर 70 केए या उससे भी अधिक तक पहुंच सकती है।
6. तेजी से प्रतिक्रिया समय
7. कम रिसाव धारा
8विभिन्न प्रकार के सीसा: सीधा, घुमावदार और अन्य विशेष प्रकार के सीसा
9विभिन्न प्रकार के पैकेजिंगः थोक, रोल पैकेजिंग, रोल पैकेजिंग
वैरिस्टोर के सामान्य वर्गीकरण
1. विभिन्न व्यास आकारः 5 मिमी, 7 मिमी, 10 मिमी, 14 मिमी, 20 मिमी, 25 मिमी, 32 मिमी, 34 मिमी, 40 मिमी, 53 मिमी। आकार के अनुसार, सेमीवेयर का पारंपरिक नामकरण 5 मिमी-5 डी है; 10 मिमी-10 डी, और इसी तरह...
2. विविध प्रतिरोधक वोल्टेज रेंज की विस्तृत श्रृंखलाः 18V-1800V
3. कई बढ़त का सामना करने की क्षमताएंः मानक, उच्च बढ़त, अति उच्च बढ़त
4बड़ी धारा प्रसंस्करण और ऊर्जा अवशोषण क्षमता
5एक इकाई की प्रवाह दर 70 केए या उससे भी अधिक तक पहुंच सकती है।
6. तेजी से प्रतिक्रिया समय
7. कम रिसाव धारा
8विभिन्न प्रकार के सीसा: सीधा, घुमावदार और अन्य विशेष प्रकार के सीसा
9विभिन्न प्रकार के पैकेजिंगः थोक, रोल पैकेजिंग, रोल पैकेजिंग
| सामग्री | कोई रेडियोधर्मी पदार्थ नहीं |
| परिचालन तापमान | -40°C ~ +85°C |
| भंडारण तापमान | -55°C ~ +125°C |
| शरीर | निकेल लेपित |
| लीड्स | टिन लेपित |
| बिना सीसा वाले उपकरण | निकेल लेपित |
