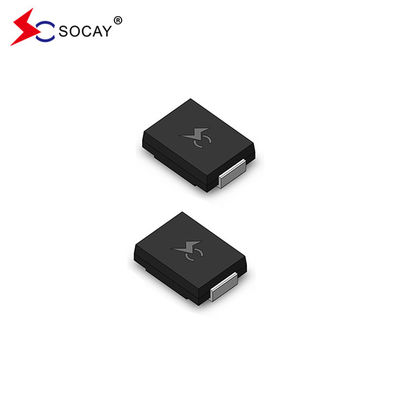

SMCJ78CA TVS डायोड SCOAY SMCJ ESD सतह माउंट क्षणिक वोल्टेज डिप्रेसर
SMCJ78CA टीवीएस डायोड DATASHEET:SMCJ_v2107.1.pdf
SMCJ78CA TVS डायोड विवरण और अनुप्रयोगः
SMCJ श्रृंखला विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन की गई है।
टीवीएस उपकरण दूरसंचार, कंप्यूटर, औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक अनुप्रयोगों में प्रयुक्त आई/ओ इंटरफेस, वीसीसी बस और अन्य कमजोर सर्किटों की सुरक्षा के लिए आदर्श हैं।
SMCJ78CA TVS डायोड विशेषताः
SMCJ78CA TVS डायोड प्रोफाइल:
उपकरण की 1500W की पीक पावर क्षमता 10 × 1000μs तरंग रूप दोहराव दर (कार्य चक्र) 0.01% पर है।
इसमें एक तेज़ प्रतिक्रिया समय होता है, आमतौर पर 0 वोल्ट से लेकर वीबीआर मिनट तक 1.0ps से कम होता है, और 12V से ऊपर 5μA से कम का एक विशिष्ट आईआर होता है।
यह उपकरण उच्च तापमान पर 260°C/40 सेकंड तक के टर्मिनलों पर सोल्डरिंग का सामना कर सकता है।
विशिष्ट अधिकतम तापमान गुणांक ΔVBR = 0.1% × VBR@25°C× ΔT है।
प्लास्टिक के पैकेज को अंडरराइटर्स लैब फ्लेमेबिलिटी 94V-0 रेटेड है।
| SMCJ78CA TVS भाग संख्या | SMCJ78CA टीवीएस मार्किंग |
SMCJ78CA TVS रिवर्स स्टैंड-ऑफ वोल्टेज VRWM (V) |
SMCJ78CA TVS टूटना वोल्टेज VBR (V) @IT |
SMCJ78CA TVS परीक्षण वर्तमान आईटी (एमए) |
SMCJ78CA TVS अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
SMCJ78CA TVS अधिकतम चोटी धड़कन वर्तमान आईपीपी (ए) |
SMCJ78CA TVS अधिकतम पीछे की ओर रिसाव IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMCJ78A | SMCJ78CA | जीएचपी | बीएचपी | 78.0 | 86.70 | 95.80 | 1 | 126.0 | 11.90 | 5 |
