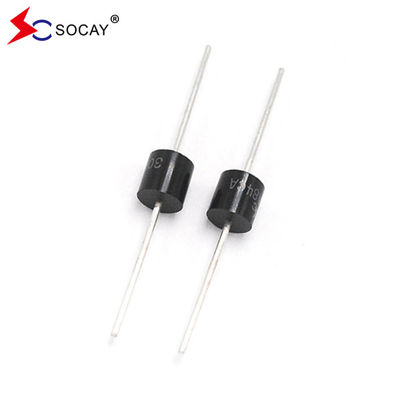

Socay 8KP100CA द्विदिशात्मक TVS अक्षीय लीड क्षणिक वोल्टेज डिप्रेसर
डाटाशीट:8KP श्रृंखला_v2309.1.pdf
8KP100CA टीवीएस डायोडप्रोफ़ाइल:
8KP श्रृंखला को बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन किया गया है।
8KP100CA टीवीएस डायोड आवेदनः
टीवीएस उपकरण आई/ओ इंटरफेस, वीसीसी बसों और दूरसंचार, कंप्यूटर, औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक अनुप्रयोगों में उपयोग किए जाने वाले अन्य कमजोर सर्किटों की सुरक्षा के लिए उपयुक्त हैं।
8KP100CA टीवीएस डायोड विशेषताः
| पैरामीटर | प्रतीक | मूल्य | इकाई |
| 10/1000μs तरंग रूप के साथ पीक पल्स पावर डिसीपिएशन (चित्र 1) (नोट 1), (नोट 2) | पीपीपीएम | 8000 | वाट |
| 10/1000μs तरंग रूप के साथ पीक पल्स करंट. | मैंपीपी | अगला तालिका देखें | एम्पीयर |
| टी पर अनंत हीट सिंक पर पावर डिस्पैशनL=75°C | पीM(AV) | 8.0 | वाट |
| पीक फॉरवर्ड वेज करंट, 8.3 एमएस सिंगल हाफ साइन वेव (नोट 3) | मैंएफएसएम | 500 | एम्पीयर |
| ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा। | टीJ, टीएसटीजी | -55 से +150 | °C |
विद्युत विशेषता
| भाग संख्या | पीछे की ओर | विखंडन | परीक्षण | अधिकतम | अधिकतम | अधिकतम | ||
| यूनिट | दो | MIN | अधिकतम | |||||
| 8KP51A | 8KP51CA | 51 | 56.7 | 62.7 | 5 | 82.4 | 97.1 | 5 |
| 8KP58A | 8KP58CA | 58 | 64.4 | 71.2 | 5 | 93.6 | 86.5 | 5 |
| 8KP60A | 8KP60CA | 60 | 66.7 | 73.7 | 5 | 96.8 | 83.7 | 5 |
| 8KP64A | 8KP64CA | 64 | 71.1 | 78.6 | 5 | 103.0 | 78.6 | 5 |
| 8KP70A | 8KP70CA | 70 | 77.8 | 86.0 | 5 | 113.0 | 71.7 | 5 |
| 8KP75A | 8KP75CA | 75 | 83.3 | 92.1 | 5 | 121.0 | 66.9 | 5 |
| 8KP78A | 8KP78CA | 78 | 86.7 | 95.8 | 5 | 126.0 | 64.3 | 5 |
| 8KP85A | 8KP85CA | 85 | 94.4 | 104.0 | 5 | 137.0 | 59.1 | 5 |
| 8KP90A | 8KP90CA | 90 | 100.0 | 111.0 | 5 | 146.0 | 55.5 | 5 |
| 8KP100A | 8KP100CA | 100 | 111.0 | 123.0 | 5 | 162.0 | 50.0 | 5 |
नोटिसः
