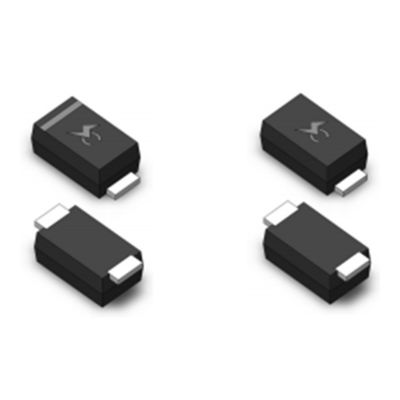

Socay TVS डायोड सतह माउंट ट्रान्जिट वोल्टेज डिप्रेसर 200W SMF11A
SMF11A डाटाशीट:SMF श्रृंखला_v2211.1.pdf
SMF11A ट्रांजिट वोल्टेज डिप्रेसर स्पष्टीकरणः
SMF11A ट्रांजिट वोल्टेज सप्रेसर विशेष रूप से बिजली और अन्य ट्रांजिट वोल्टेज घटनाओं से प्रेरित वोल्टेज ट्रांजिट से संवेदनशील इलेक्ट्रॉनिक उपकरण की रक्षा के लिए डिज़ाइन किया गया है।
| भाग संख्या | चिह्नित करना |
पीछे की ओर स्टैंड-ऑफ वोल्टेज VRWM (V) |
विखंडन वोल्टेज VBR (V) @IT |
परीक्षण वर्तमान आईटी (एमए) |
अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
अधिकतम चोटी धड़कन वर्तमान आईपीपी (ए) |
अधिकतम पीछे की ओर रिसाव IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMF5.0A | SMF5.0CA | FE | केई | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 21.74 | 400 |
| SMF6.0A | SMF6.0CA | FG | किलो | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 19.42 |
400 |
| SMF6.5A | SMF6.5CA | FK | के.के. | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 17.86 | 200 |
| SMF7.0A | SMF7.0CA | एफएम | किमी | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 16.67 | 100 |
| SMF7.5A | SMF7.5CA | FP | पीपी | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 15.50 | 50 |
| SMF8.0A | SMF8.0CA | FR | KR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 14.71 | 25 |
| SMF8.5A | SMF8.5CA | एफटी | केटी | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 13.89 | 10 |
| SMF9.0A | SMF9.0CA | एफवी | केवी | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 12.99 | 5 |
| SMF10A | SMF10CA | विदेशी मुद्रा | KX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 11.76 | 2.5 |
| SMF11A | SMF11CA | FZ | KZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 10.99 | 2.5 |
| SMF12A | SMF12CA | वह | LE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 10.05 | 2.5 |
| SMF13A | SMF13CA | एचजी | एलजी | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 9.30 | 1 |
SMF11A ट्रांजिट वोल्टेज सप्रेसर विशेषताएंः
औद्योगिक मानक पैकेज SOD-123 के साथ संगत
बोर्ड स्थान को अनुकूलित करने के लिए सतह पर लगाए गए अनुप्रयोगों के लिए
कम रिसाव
यूनि और द्विदिश इकाई
ग्लास से निष्क्रिय जंक्शन
कम प्रेरण
उत्कृष्ट क्लैंपिंग क्षमता
SMF11A ट्रांजिट वोल्टेज सप्रेसर अनुप्रयोगः
टीवीएस उपकरण दूरसंचार, कंप्यूटर, औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक्स अनुप्रयोगों में उपयोग किए जाने वाले आई/ओ इंटरफेस, वीसीसी बस और अन्य संवेदनशील सर्किटों की सुरक्षा के लिए आदर्श हैं।
