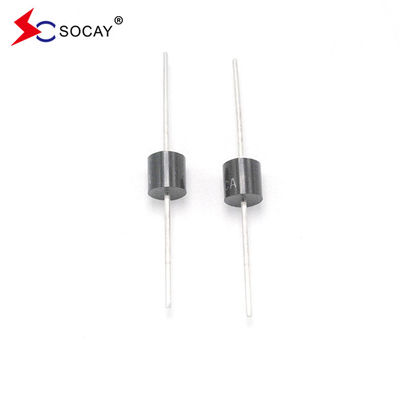

सोके फैक्ट्री आपूर्तिकर्ता 8000W टीवीएस डायोड 8KP51A अक्षीय लीड क्षणिक वोल्टेज दमन
डाटाशीट:8KP श्रृंखला_v2309.1.pdf
8KP51A संक्षिप्त परिचय:
8KP श्रृंखला को बिजली के झटके और अन्य क्षणिक वोल्टेज घटनाओं के कारण क्षणिक वोल्टेज से संवेदनशील इलेक्ट्रॉनिक घटकों की सुरक्षा के लिए डिज़ाइन किया गया है।
| भाग संख्या |
पीछे की ओर स्टैंड-ऑफ वोल्टेज Vआरविश्वकप (V) |
विखंडन वोल्टेजवीBR (V) @Iटी |
परीक्षण वर्तमान मैंटी (एमए) |
अधिकतम क्लैंपिंग वोल्टेज वीसी (V) @Iपीपी |
अधिकतम चोटी धड़कन वर्तमान मैंपीपी(A) |
अधिकतम पीछे की ओर रिसावमैंआर (μए) @Vआरडब्ल्यूएम |
||
| यूनिट | दो | MIN | अधिकतम | |||||
| 8KP18A | 8KP18CA | 18 | 20.0 | 22.1 | 5 | 29.2 | 273.9 | 5 |
| 8KP20A | 8KP20CA | 20 | 22.2 | 24.5 | 5 | 32.4 | 246.9 | 5 |
| 8KP22A | 8KP22CA | 22 | 24.4 | 26.9 | 5 | 35.5 | 225 | 5 |
| 8KP24A | 8KP24CA | 24 | 26.7 | 29.5 | 5 | 38.9 | 206 | 5 |
| 8KP30A | 8KP30CA | 30 | 33.3 | 36.8 | 5 | 48.4 | 165 | 5 |
| 8KP33A | 8KP33CA | 33 | 36.7 | 40.6 | 5 | 53.3 | 150 | 5 |
| 8KP36A | 8KP36CA | 36 | 40.0 | 44.2 | 5 | 58.1 | 148 | 5 |
| 8KP40A | 8KP40CA | 40 | 44.4 | 49.1 | 5 | 64.5 | 124 | 5 |
| 8KP43A | 8KP43CA | 43 | 47.8 | 52.8 | 5 | 69.4 | 115 | 5 |
| 8KP45A | 8KP45CA | 45 | 50.0 | 55.3 | 5 | 72.7 | 110 | 5 |
| 8KP48A | 8KP48CA | 48 | 53.3 | 58.9 | 5 | 77.4 | 103.4 | 5 |
| 8KP51A | 8KP51CA | 51 | 56.7 | 62.7 | 5 | 82.4 | 97.1 | 5 |
| 8KP58A | 8KP58CA | 58 | 64.4 | 71.2 | 5 | 93.6 | 86.5 | 5 |
| 8KP60A | 8KP60CA | 60 | 66.7 | 73.7 | 5 | 96.8 | 83.7 | 5 |
| 8KP64A | 8KP64CA | 64 | 71.1 |
78.6 |
5 | 103.0 | 78.6 | 5 |
| 8KP70A | 8KP70CA | 70 | 77.8 | 86.0 | 5 | 113.0 | 71.7 | 5 |
| 8KP75A | 8KP75CA | 75 | 83.3 | 92.1 | 5 | 121.0 | 66.9 | 5 |
| 8KP78A | 8KP78CA | 78 | 86.7 | 95.8 | 5 | 126.0 | 64.3 | 5 |
8KP51A विशेषताएं:
|
u कम रिसाव यूनी और द्विदिश इकाई u पी६०० पैकेज में ग्लास से निष्क्रिय जंक्शन u उत्कृष्ट क्लैंपिंग क्षमता u 8000 W 10 × 1000 μs तरंगरूप के साथ पीक पावर दोहराव दर (कार्य चक्र) 0.01% कार्य चक्र अनुपात u अनुरोधों के लिए त्वरित प्रतिक्रिया समय u RoHS के अनुरूप
|
8KP51Aअनुप्रयोग:
टीवीएस उपकरण दूरसंचार, पीसी, औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक्स अनुप्रयोगों में उपयोग किए जाने वाले आई/ओ इंटरफेस, वीसीसी बसों और अन्य संवेदनशील इलेक्ट्रॉनिक सर्किटों की सुरक्षा के लिए आदर्श हैं।
| पैरामीटर | प्रतीक | मूल्य | इकाई |
| 10/1000μs तरंग रूप के साथ पीक पल्स पावर डिसीपिएशन (चित्र 1) (नोट 1), (नोट 2) | पीपीपीएम | 8000 | वाट |
| 10/1000μs तरंग रूप के साथ पीक पल्स करंट. | मैंपीपी | अगला तालिका देखें | एम्पीयर |
| टी पर अनंत हीट सिंक पर पावर डिस्पैशनL=75°C | पीM(AV) | 8.0 | वाट |
| पीक फॉरवर्ड वेज करंट, 8.3 एमएस सिंगल हाफ साइन वेव (नोट 3) | मैंएफएसएम | 500 | एम्पीयर |
| ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा। | टीJ, टीएसटीजी | -55 से +150 | °C |
|
