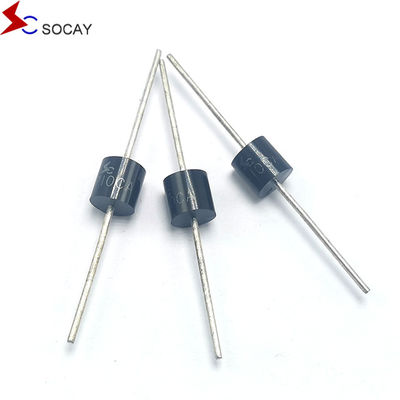

SOCAY TVS डायोड 15KPA सीरीज अक्षीय लीड ट्रांजिट वोल्टेज डिप्रेसर 15000W
15KPA18CA DATASHEET:15KPA.pdf
विवरण:
15KPA श्रृंखला विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन किया गया है।
| भाग संख्या |
पीछे की ओर स्टैंड-ऑफ वोल्टेज Vआरविश्वकप (V) |
विखंडन वोल्टेजवीBR (V) @Iटी |
परीक्षण वर्तमान मैंटी (एमए) |
अधिकतम क्लैंपिंग वोल्टेज वीसी (V) @Iपीपी |
अधिकतम चोटी धड़कन वर्तमान मैंपीपी(A) |
अधिकतम पीछे की ओर रिसावमैंआर (μए) @Vआरडब्ल्यूएम |
||
| यूनिट | दो | MIN | अधिकतम | |||||
| 15KPA17A | 15KPA17CA | 17 | 18.99 | 20.79 | 50 | 29.3 | 515.4 | 5000 |
| 15KPA18A | 15KPA18CA | 18 | 20.11 | 22.01 | 50 | 30.9 | 488.7 | 5000 |
| 15KPA20A | 15KPA20CA | 20 | 22.34 | 24.46 | 20 | 34.3 | 440.2 | 1500 |
| 15KPA22A | 15KPA22CA | 22 | 24.57 | 26.91 | 10 | 37.1 | 407.0 | 500 |
| 15KPA24A | 15KPA24CA | 24 | 26.81 | 29.35 | 5 | 40.7 | 371.0 | 150 |
| 15KPA26A | 15KPA26CA | 26 | 29.04 | 31.80 | 5 | 44.0 | 343.2 | 50 |
| 15KPA28A | 15KPA28CA | 28 | 31.28 | 34.24 | 5 | 50.7 | 297.8 | 15 |
विशेषताएं:
अनुप्रयोग:
टीवीएस उपकरण दूरसंचार, कंप्यूटर, औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक अनुप्रयोगों में प्रयुक्त आई/ओ इंटरफेस, वीसीसी बस और अन्य कमजोर सर्किटों की सुरक्षा के लिए आदर्श हैं।
| पैरामीटर | प्रतीक | मूल्य | इकाई |
| 10/1000μs तरंग रूप के साथ पीक पल्स पावर डिसीपिएशन (चित्र 1) (नोट 1), (नोट 2) | पीपीपीएम | 15000 | वाट |
| 10/1000μs तरंग रूप के साथ पीक पल्स करंट. | मैंपीपी | अगला तालिका देखें | एम्पीयर |
| टी पर अनंत हीट सिंक पर पावर डिस्पैशनL=75°C | पीM(AV) | 8.0 | वाट |
| पीक फॉरवर्ड वेज करंट, 8.3 एमएस सिंगल हाफ साइन वेव (नोट 3) | मैंएफएसएम | 500 | एम्पीयर |
| ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा। | टीJ, टीएसटीजी | -55 से +150 | °C |
