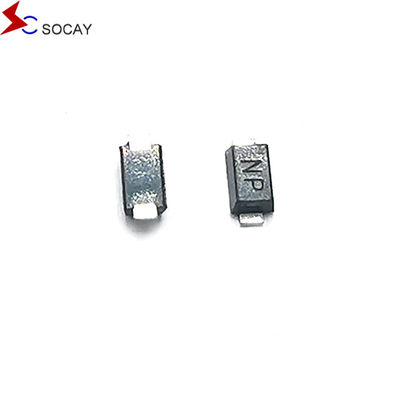

Socay TVS डायोड SMF सीरीज 5V 220W SOD-123 सरफेस माउंट ट्रांजिट वोल्टेज सप्रेसर
डाटाशीट:SMF श्रृंखला_v2211.1.pdf
SMF5.0A विवरण:
The SMF Series Transient Voltage Suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal use of the equipment.
| भाग संख्या | चिह्नित करना |
पीछे की ओर स्टैंड-ऑफ वोल्टेज VRWM (V) |
विखंडन वोल्टेज VBR (V) @IT |
परीक्षण वर्तमान आईटी (एमए) |
अधिकतम क्लैंपिंग वोल्टेज VC @IPP (V) |
अधिकतम चोटी धड़कन वर्तमान आईपीपी (ए) |
अधिकतम पीछे की ओर रिसाव IR @VRWM (μA) |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| SMF5.0A | SMF5.0CA | FE | केई | 5.0 | 6.40 | 7.00 | 10 | 9.2 | 21.74 | 400 |
| SMF6.0A | SMF6.0CA | FG | किलो | 6.0 | 6.67 | 7.37 | 10 | 10.3 | 19.42 |
400 |
| SMF6.5A | SMF6.5CA | FK | के.के. | 6.5 | 7.22 | 7.98 | 10 | 11.2 | 17.86 | 200 |
| SMF7.0A | SMF7.0CA | एफएम | किमी | 7.0 | 7.78 | 8.60 | 10 | 12.0 | 16.67 | 100 |
| SMF7.5A | SMF7.5CA | FP | पीपी | 7.5 | 8.33 | 9.21 | 1 | 12.9 | 15.50 | 50 |
| SMF8.0A | SMF8.0CA | FR | KR | 8.0 | 8.89 | 9.83 | 1 | 13.6 | 14.71 | 25 |
| SMF8.5A | SMF8.5CA | एफटी | केटी | 8.5 | 9.44 | 10.40 | 1 | 14.4 | 13.89 | 10 |
| SMF9.0A | SMF9.0CA | एफवी | केवी | 9.0 | 10.00 | 11.10 | 1 | 15.4 | 12.99 | 5 |
| SMF10A | SMF10CA | विदेशी मुद्रा | KX | 10.0 | 11.10 | 12.30 | 1 | 17.0 | 11.76 | 2.5 |
| SMF11A | SMF11CA | FZ | KZ | 11.0 | 12.20 | 13.50 | 1 | 18.2 | 10.99 | 2.5 |
| SMF12A | SMF12CA | वह | LE | 12.0 | 13.30 | 14.70 | 1 | 19.9 | 10.05 | 2.5 |
| SMF13A | SMF13CA | एचजी | एलजी | 13.0 | 14.40 | 15.90 | 1 | 21.5 | 9.30 | 1 |
| SMF14A | SMF14CA | एच.के. | LK | 14.0 | 15.60 | 17.20 | 1 | 23.2 | 8.62 | 1 |
| SMF15A | SMF15CA | एचएम | LM | 15.0 | 16.70 | 18.50 | 1 | 24.4 | 8.20 | 1 |
| SMF16A | SMF16CA | एचपी | एलपी | 16.0 | 17.80 | 19.70 | 1 | 26.0 | 7.69 | 1 |
| SMF17A | SMF17CA | मानव संसाधन | एलआर | 17.0 | 18.90 | 20.90 | 1 | 27.6 | 7.25 | 1 |
| SMF18A | SMF18CA | एचटी | LT | 18.0 | 20.00 | 22.10 | 1 | 29.2 | 6.85 | 1 |
| SMF19A | SMF19CA | एचबी | LB | 19.0 | 21.10 | 23.30 | 1 | 30.6 | 6.54 | 1 |
| SMF20A | SMF20CA | एचवी | एलवी | 20.0 | 22.20 | 24.50 | 1 | 32.4 | 6.17 | 1 |
| SMF22A | SMF22CA | एचएक्स | LX | 22.0 | 24.0 | 26.90 | 1 | 35.5 | 5.63 | 1 |
| SMF24A | SMF24CA | HZ | LZ | 24.0 | 26.70 | 29.50 | 1 | 38.9 | 5.14 | 1 |
| SMF26A | SMF26CA | जेई | ME | 26.0 | 28.90 | 31.90 | 1 | 42.1 | 4.75 | 1 |
SMF5.0A विशिष्टता:
SMF5.0A आवेदनः
टीवीएस उपकरण आई/ओ इंटरफेस, वीसीसी बसों और दूरसंचार, कंप्यूटर, उपभोक्ता और औद्योगिक अनुप्रयोगों में उपयोग किए जाने वाले अन्य सुरक्षा सर्किटों की सुरक्षा के लिए आदर्श हैं जो हमले के लिए अतिसंवेदनशील हैं।
