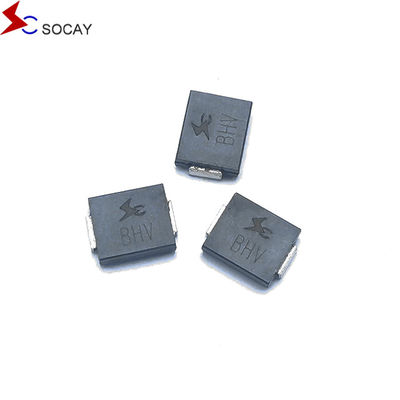

Socay TVS फास्ट स्विचिंग डायोड DO-214AB 8.0SMDJ 8000W 14V सतह माउंट क्षणिक वोल्टेज दमनकर्ता
डाटाशीट:8.0SMDJ_v2107.1.pdf
| वजन | 00.007 औंस, 0.21 ग्राम |
| मामला | JEDEC DO-214AB ग्लास के ऊपर मोल्ड प्लास्टिक निष्क्रिय जंक्शन |
| ध्रुवीयता | रंगीन बैंड कैथोड को दर्शाता है सिवाय द्विध्रुवीय |
| टर्मिनल | मैट टिन-प्लेटेड लीड, JESD22-B102D के अनुसार सोल्ड करने योग्य |
चयन विधि
1ग्राहक के उत्पाद, संचालन वोल्टेज, आवेदन पोर्ट और आवश्यक सुरक्षा स्तर निर्धारित करने के लिए।
2उपकरण का VRWM मान ग्राहक के सर्किट में सामान्य संचालन वोल्टेज से अधिक या उसके बराबर होना चाहिए।
3सुनिश्चित करें कि वीसी (क्लैम्प वोल्टेज) मान बैक-एंड चिप के लिए अधिकतम वोल्टेज से कम है।
4आवेदन पोर्ट और सुरक्षा स्तर के आधार पर उपयुक्त उपकरण पैकेज और शक्ति का चयन करें।
विवरण:
8.0SMDJ श्रृंखला विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं से प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की सुरक्षा के लिए डिज़ाइन की गई है।
| भाग संख्या | चिह्नित करना |
पीछे की ओर |
विखंडन |
परीक्षण |
अधिकतम |
अधिकतम |
अधिकतम |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| 8.0SMDJ14A | 8.0SMDJ14CA | 8पीईजी | 8BEG | 14 | 15.60 | 17.20 | 10 | 23.2 | 348.28 | 200 |
| 8.0SMDJ15A | 8.0SMDJ15CA | 8PEK | 8BEK | 15 | 16.70 | 18.50 | 1 | 24.4 | 331.15 | 100 |
| 8.0SMDJ16A | 8.0SMDJ16CA | 8पीईएम | 8BEM | 16 | 17.80 | 19.70 | 1 | 26.0 | 310.77 | 50 |
| 8.0SMDJ17A | 8.0SMDJ17CA | 8पीईपी | 8बीईपी | 17 | 18.90 | 20.90 | 1 | 27.6 | 292.75 | 20 |
| 8.0SMDJ18A | 8.0SMDJ18CA | 8PER | 8BER | 18 | 20.00 | 22.10 | 1 | 29.2 | 276.71 | 10 |
| 8.0SMDJ19A | 8.0SMDJ19CA | 8पीईटी | 8BET | 19 | 21.10 | 23.30 | 1 | 30.8 | 262.51 | 10 |
| 8.0SMDJ20A | 8.0SMDJ20CA | 8पीईवी | 8BEV | 20 | 22.20 | 24.50 | 1 | 32.4 | 249.38 | 5 |
| 8.0SMDJ22A | 8.0SMDJ22CA | 8PEX | 8BEX | 22 | 24.40 | 26.90 | 1 | 35.5 | 227.61 | 5 |
विशेषताएं:
अनुप्रयोग:
टीवीएस उपकरण दूरसंचार, कंप्यूटर, औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक अनुप्रयोगों में उपयोग किए जाने वाले आई/ओ इंटरफेस, वीसीसी बस और अन्य कमजोर सर्किटों की सुरक्षा के लिए आदर्श हैं।
| अधिकतम रेटिंग्स (TA=25°C जब तक कि अन्यथा उल्लेख न हो) | |||
| पैरामीटर | प्रतीक | मूल्य | इकाई |
| 10/1000μs तरंग रूप के साथ पीक पल्स पावर डिसिपेशन (चित्र 1) (नोट 1), (नोट 2) | पीपीपीएम | 8000 | वाट |
| 10/1000μs तरंग रूप के साथ पीक पल्स करंट. | मैंपीपी | अगला तालिका देखें | एम्पीयर |
| टी पर अनंत हीट सिंक पर पावर डिस्पैशनL=75°C | पीM ((AV) | 6.5 | वाट |
| पीक फॉरवर्ड वेज करंट, 8.3 एमएस सिंगल हाफ साइन वेव (नोट 3) | मैंएफएसएम | 300 | एम्पीयर |
| केवल एक दिशा के लिए 25A पर अधिकतम तत्काल आगे का वोल्टेज (नोट 4) | वीF | 3.5/5.0 | वोल्टेज |
| ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा। | टीJ, टीएसटीजी | -55 से +150 | °C |
|
नोट्स: 1. गैर दोहराए जाने वाले वर्तमान पल्स, चित्र 3 के अनुसार और T से ऊपर गिराया गयाए= 25°C प्रति चित्र 2. 2. प्रत्येक टर्मिनल के लिए 5.0 मिमी x 5.0 मिमी (0.03 मिमी मोटी) तांबे के पैड पर माउंट किया गया। 3. 8.3ms एकल आधा साइन-वेव, या समकक्ष वर्ग तरंग, ड्यूटी चक्र = अधिकतम 4 पल्स प्रति मिनट. 4. VFV के लिए < 3.5VBR< 200 वी और वीFV के लिए < 6.5VBR> 201 वी. |
|||
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1. क्या मैं नमूना आदेश मांग सकता हूँ?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। मिश्रित नमूने भी स्वीकार्य हैं।
प्रश्न 2. लीड टाइम क्या है?
एकः नमूना उत्पादन के लिए 1 दिन का समय लगता है, जबकि बड़े पैमाने पर उत्पादन के लिए 1-2 सप्ताह लगते हैं
Q3. क्या आपके पास कोई MOQ है?
एकः MOQ उत्पाद के प्रकार पर निर्भर करता है, नमूना जांच के लिए 1pc उपलब्ध है
प्रश्न 4. माल कैसे भेजा जाता है और अनुमानित वितरण समय क्या है?
एकः हम आम तौर पर शिपिंग के लिए डीएचएल, यूपीएस, फेडएक्स या टीएनटी का उपयोग करते हैं, 3-5 दिनों के अनुमानित वितरण समय के साथ। एयरलाइन और समुद्री शिपिंग भी उपलब्ध हैं।
प्रश्न 5. आदेश कैसे जारी किया जाता है?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
Q6: क्या आप अपने उत्पादों के लिए गारंटी प्रदान करते हैं?
एकः हाँ, हम अपने सभी उत्पादों पर 2-5 वर्ष की वारंटी प्रदान करते हैं।
