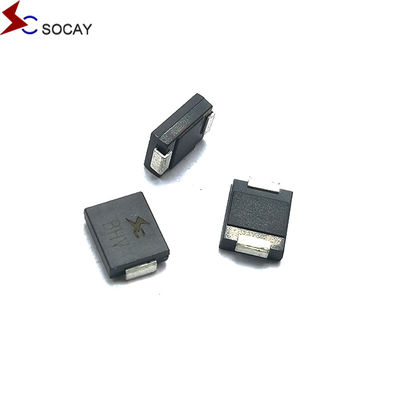

Socay TVS द्विदिशात्मक TVS डायोड 8.0SMDJ SMC 22V 8000W सतह माउंट क्षणिक वोल्टेज दमनकर्ता
डाटाशीट:8.0SMDJ_v2107.1.pdf
| वजन | 00.007 औंस, 0.21 ग्राम |
| मामला | JEDEC DO-214AB ग्लास के ऊपर मोल्ड प्लास्टिक निष्क्रिय जंक्शन |
| ध्रुवीयता | रंगीन बैंड कैथोड को दर्शाता है सिवाय द्विध्रुवीय |
| टर्मिनल | मैट टिन-प्लेटेड लीड, JESD22-B102D के अनुसार सोल्ड करने योग्य |
चयन विधि
1ग्राहक के उत्पाद, कार्यरत वोल्टेज, अनुप्रयोग पोर्ट और आवश्यक सुरक्षा स्तर निर्धारित करने के लिए, यह सुनिश्चित करें कि VRWM
2मूल्य ग्राहक के सर्किट के सामान्य संचालन वोल्टेज से अधिक या बराबर है,सुनिश्चित करें कि उपकरण का VRWM मान ग्राहक के सर्किट के सामान्य संचालन वोल्टेज से अधिक या उसके बराबर है.
3यह सुनिश्चित करना भी महत्वपूर्ण है कि VC (क्लैम्प वोल्टेज) मान बैक-एंड चिप के लिए अधिकतम वोल्टेज से कम या बराबर हो।
4आवेदन पोर्ट और सुरक्षा स्तर के आधार पर, उपयुक्त पैकेज और पावर रेटिंग का चयन करें।
8.0SMDJ22CA विवरण:
8.0SMDJ श्रृंखला को बिजली और अन्य क्षणिक वोल्टेज घटनाओं के कारण वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की सुरक्षा के लिए डिज़ाइन किया गया है।
| भाग संख्या | चिह्नित करना |
पीछे की ओर |
विखंडन |
परीक्षण |
अधिकतम |
अधिकतम |
अधिकतम |
|||
| यूनिट | दो | यूनिट | दो | MIN | अधिकतम | |||||
| 8.0SMDJ14A | 8.0SMDJ14CA | 8पीईजी | 8BEG | 14 | 15.60 | 17.20 | 10 | 23.2 | 348.28 | 200 |
| 8.0SMDJ15A | 8.0SMDJ15CA | 8PEK | 8BEK | 15 | 16.70 | 18.50 | 1 | 24.4 | 331.15 | 100 |
| 8.0SMDJ16A | 8.0SMDJ16CA | 8पीईएम | 8BEM | 16 | 17.80 | 19.70 | 1 | 26.0 | 310.77 | 50 |
| 8.0SMDJ17A | 8.0SMDJ17CA | 8पीईपी | 8बीईपी | 17 | 18.90 | 20.90 | 1 | 27.6 | 292.75 | 20 |
| 8.0SMDJ18A | 8.0SMDJ18CA | 8PER | 8BER | 18 | 20.00 | 22.10 | 1 | 29.2 | 276.71 | 10 |
| 8.0SMDJ19A | 8.0SMDJ19CA | 8पीईटी | 8BET | 19 | 21.10 | 23.30 | 1 | 30.8 | 262.51 | 10 |
| 8.0SMDJ20A | 8.0SMDJ20CA | 8पीईवी | 8BEV | 20 | 22.20 | 24.50 | 1 | 32.4 | 249.38 | 5 |
| 8.0SMDJ22A | 8.0SMDJ22CA | 8PEX | 8BEX | 22 | 24.40 | 26.90 | 1 | 35.5 | 227.61 | 5 |
| 8.0SMDJ24A | 8.0SMDJ24CA | 8PEZ | 8BEZ | 24 | 26.70 | 29.50 | 1 | 38.9 | 207.71 | 5 |
| 8.0SMDJ26A | 8.0SMDJ26CA | 8PFE | 8BFE | 26 | 28.90 | 31.90 | 1 | 42.1 | 191.92 | 5 |
| 8.0SMDJ28A | 8.0SMDJ28CA | 8PFG | 8BFG | 28 | 31.10 | 34.40 | 1 | 45.4 | 177.97 | 5 |
| 8.0SMDJ30A | 8.0SMDJ30CA | 8PFK | 8BFK | 30 | 33.30 | 36.80 | 1 | 48.4 | 166.94 | 5 |
| 8.0SMDJ33A | 8.0SMDJ33CA | 8पीएफएम | 8BEM | 33 | 36.70 | 40.60 | 1 | 53.3 | 151.59 | 5 |
| 8.0SMDJ36A | 8.0SMDJ36CA | 8पीएफपी | 8बीईपी | 36 | 40.00 | 44.20 | 1 | 58.1 | 139.07 | 5 |
| 8.0SMDJ40A | 8.0SMDJ40CA | 8PFR | 8BFR | 40 | 44.40 | 49.10 | 1 | 64.5 | 125.27 | 5 |
8.0SMDJ22CA विशेषताएं:
8.0SMDJ22CA अनुप्रयोग:
टीवीएस उपकरण दूरसंचार, कंप्यूटर, औद्योगिक और उपभोक्ता इलेक्ट्रॉनिक अनुप्रयोगों में उपयोग किए जाने वाले आई/ओ इंटरफेस, वीसीसी बसों और अन्य कमजोर सर्किटों की सुरक्षा के लिए उपयुक्त हैं।
| अधिकतम रेटिंग्स (TA=25°C जब तक कि अन्यथा उल्लेख न हो) | |||
| पैरामीटर | प्रतीक | मूल्य | इकाई |
| 10/1000μs तरंग रूप के साथ पीक पल्स पावर डिसिपेशन (चित्र 1) (नोट 1), (नोट 2) | पीपीपीएम | 8000 | वाट |
| 10/1000μs तरंग रूप के साथ पीक पल्स करंट. | मैंपीपी | अगला तालिका देखें | एम्पीयर |
| टी पर अनंत हीट सिंक पर पावर डिस्पैशनL=75°C | पीM ((AV) | 6.5 | वाट |
| पीक फॉरवर्ड वेज करंट, 8.3 एमएस सिंगल हाफ साइन वेव (नोट 3) | मैंएफएसएम | 300 | एम्पीयर |
| केवल एक दिशा के लिए 25A पर अधिकतम तत्काल आगे का वोल्टेज (नोट 4) | वीF | 3.5/5.0 | वोल्टेज |
| ऑपरेटिंग जंक्शन और भंडारण तापमान सीमा। | टीJ, टीएसटीजी | -55 से +150 | °C |
|
नोट्स: 1. गैर दोहराए जाने वाले वर्तमान पल्स, चित्र 3 के अनुसार और T से ऊपर गिराया गयाए= 25°C प्रति चित्र 2. 2. प्रत्येक टर्मिनल के लिए 5.0 मिमी x 5.0 मिमी (0.03 मिमी मोटी) तांबे के पैड पर माउंट किया गया। 3. 8.3ms एकल आधा साइन-वेव, या समकक्ष वर्ग तरंग, ड्यूटी चक्र = अधिकतम 4 पल्स प्रति मिनट. 4. VFV के लिए < 3.5VBR< 200 वी और वीFV के लिए < 6.5VBR> 201 वी. |
|||
