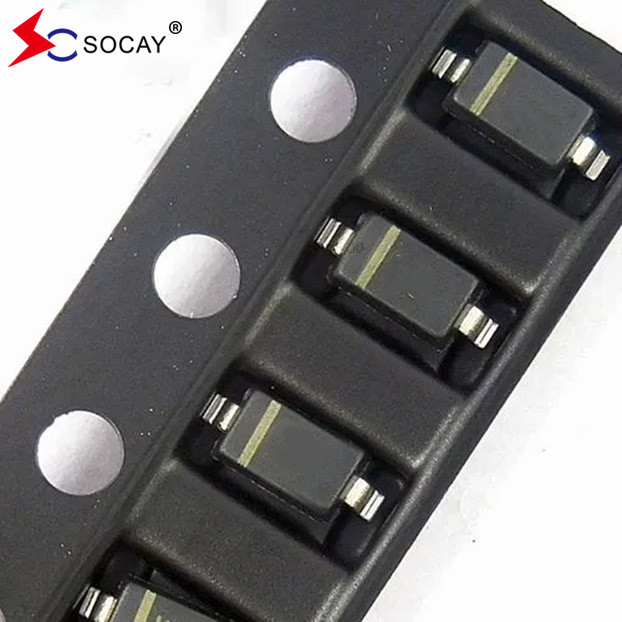

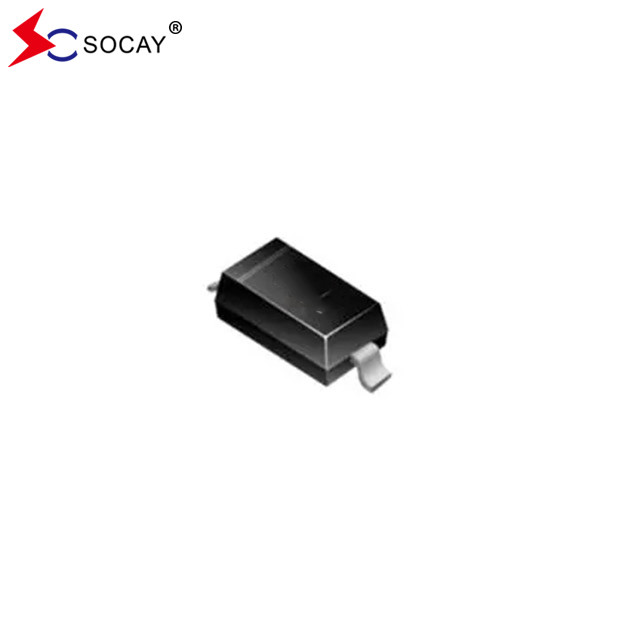

SOCAY 27V 350mW BZT52C27 SOD-123 पैकेज SMD ज़ेनर डायोड
ज़ेनर डायोड DATASHEET:BZT52C2V4_BZT52C75(SOD-123)_v2204.1.pdf
ज़ेनर डायोड विशेषताएंः
ज़ेनर डायोड यांत्रिक तिथिः
ज़ेनर डायोड अधिकतम रेटिंग्स (टी)ए=25°C जब तक कि अन्यथा निर्दिष्ट न हो):
| ज़ेनर डायोड पैरामीटर | प्रतीक | मूल्य | इकाइयां |
| ज़ेनर डायोड पावर डिसिपेशन (नोट 1) | पीडी | 350 | mW |
| जंक्शन से परिवेश तक थर्मल प्रतिरोध | RθJA | 357 | °C/W |
| ज़ेनर डायोड जंक्शन तापमान | टीजे | 150 | °C |
| ज़ेनर डायोड भंडारणतापमान | टीएसटीजी | -55 से +150 | °C |
| नोट1: सिरेमिक पीसीबी पर स्थापित उपकरण: 7.6 मिमी x 9.4 मिमी x 0.87 मिमी पैड क्षेत्रफल 25 मिमी2 के साथ। | |||
ज़ेनर डायोड की विद्युत विशेषताएं (TA=25°C):
| भाग संख्या | ज़ेनर वोल्टेज रेंज (नोट 2) | अधिकतम ज़ेनर प्रतिबाधा (नोट 3) |
अधिकतम रिसाव धारा (नोट 2) |
||||||
| VZ @ IZT | ZZT @ IZT | ZZK @ IZK | आईआर @ वीआर | ||||||
| नाम. ((V) | मिन. ((V) | अधिकतम. ((V) | (Ω) | (एमए) | (Ω) | (एमए) | (μA) | (V) | |
| BZT52C2V4 | 2.4 | 2.20 | 2.60 | 100 | 5.0 | 600 | 1.00 | 50 | 1.0 |
| BZT52C2V7 | 2.7 | 2.50 | 2.90 | 100 | 5.0 | 600 | 1.00 | 20 | 1.0 |
| BZT52C3V0 | 3.0 | 2.80 | 3.20 | 95 | 5.0 | 600 | 1.00 | 10 | 1.0 |
| BZT52C3V3 | 3.3 | 3.10 | 3.50 | 95 | 5.0 | 600 | 1.00 | 5 | 1.0 |
| BZT52C3V6 | 3.6 | 3.40 | 3.80 | 90 | 5.0 | 600 | 1.00 | 5 | 1.0 |
| BZT52C3V9 | 3.9 | 3.70 | 4.10 | 90 | 5.0 | 600 | 1.00 | 3 | 1.0 |
| BZT52C4V3 | 4.3 | 4.00 | 4.60 | 90 | 5.0 | 600 | 1.00 | 3 | 1.0 |
| BZT52C4V7 | 4.7 | 4.40 | 5.00 | 80 | 5.0 | 500 | 1.00 | 3 | 2.0 |
| BZT52C5V1 | 5.1 | 4.80 | 5.40 | 60 | 5.0 | 480 | 1.00 | 2 | 2.0 |
| BZT52C5V6 | 5.6 | 5.20 | 6.00 | 40 | 5.0 | 400 | 1.00 | 1 | 2.0 |
| BZT52C6V2 | 6.2 | 5.80 | 6.60 | 10 | 5.0 | 150 | 1.00 | 3 | 4.0 |
| BZT52C6V8 | 6.8 | 6.40 | 7.20 | 15 | 5.0 | 80 | 1.00 | 2 | 4.0 |
| BZT52C7V5 | 7.5 | 7.00 | 7.90 | 15 | 5.0 | 80 | 1.00 | 1 | 5.0 |
| BZT52C8V2 | 8.2 | 7.70 | 8.70 | 15 | 5.0 | 80 | 1.00 | 0.7 | 5.0 |
| BZT52C9V1 | 9.1 | 8.60 | 9.60 | 15 | 5.0 | 100 | 1.00 | 0.5 | 6.0 |
| BZT52C10 | 10 | 9.40 | 10.60 | 20 | 5.0 | 150 | 1.00 | 0.2 | 7.0 |
| BZT52C11 | 11 | 10.40 | 11.60 | 20 | 5.0 | 150 | 1.00 | 0.1 | 8.0 |
| BZT52C12 | 12 | 11.40 | 12.70 | 25 | 5.0 | 150 | 1.00 | 0.1 | 8.0 |
| BZT52C13 | 13 | 12.40 | 14.10 | 30 | 5.0 | 170 | 1.00 | 0.1 | 8.0 |
| BZT52C15 | 15 | 13.80 | 15.60 | 30 | 5.0 | 200 | 1.00 | 0.1 | 10.5 |
| BZT52C16 | 16 | 15.30 | 17.10 | 40 | 5.0 | 200 | 1.00 | 0.1 | 11.2 |
| BZT52C18 | 18 | 16.80 | 19.10 | 45 | 5.0 | 225 | 1.00 | 0.1 | 12.6 |
| BZT52C20 | 20 | 18.80 | 21.20 | 55 | 5.0 | 225 | 1.00 | 0.1 | 14.0 |
| BZT52C22 | 22 | 20.80 | 23.30 | 55 | 5.0 | 250 | 1.00 | 0.1 | 15.4 |
| BZT52C24 | 24 | 22.80 | 25.60 | 70 | 5.0 | 250 | 1.00 | 0.1 | 16.8 |
| BZT52C27 | 27 | 25.10 | 28.90 | 80 | 2.0 | 300 | 0.50 | 0.1 | 18.9 |
| BZT52C30 | 30 | 28.00 | 32.00 | 80 | 2.0 | 300 | 0.50 | 0.1 | 21.0 |
| BZT52C33 | 33 | 31.00 | 35.00 | 80 | 2.0 | 325 | 0.50 | 0.1 | 23.1 |
| BZT52C36 | 36 | 34.00 | 38.00 | 90 | 2.0 | 350 | 0.50 | 0.1 | 25.2 |
| BZT52C39 | 39 | 37.00 | 41.00 | 130 | 2.0 | 350 | 0.50 | 0.1 | 27.3 |
| BZT52C43 | 43 | 40.00 | 46.00 | 100 | 5.0 | 700 | 1.00 | 0.1 | 32.0 |
| BZT52C47 | 47 | 44.00 | 50.00 | 100 | 2.0 | 750 | 1.00 | 0.1 | 35.0 |
| BZT52C51 | 51 | 48.00 | 54.00 | 100 | 2.0 | 750 | 1.00 | 0.1 | 38.0 |
| BZT52C56 | 56 | 53.20 | 58.80 | 200 | 2.0 | 400 | 0.50 | 0.1 | 39.2 |
| BZT52C62 | 62 | 58.90 | 65.10 | 215 | 2.0 | 423 | 0.50 | 0.1 | 43.4 |
| BZT52C68 | 68 | 64.60 | 71.40 | 240 | 2.0 | 447 | 0.50 | 0.1 | 47.6 |
| BZT52C75 | 75 | 71.25 | 78.75 | 255 | 2.0 | 470 | 0.50 | 0.1 | 52.5 |
|
नोट 2: स्व-गर्म होने के प्रभाव को कम करने के लिए प्रयोग की जाने वाली छोटी अवधि की परीक्षण धड़कन। नोट 3: f=1kHZ.
|
|||||||||
SOD-123 पैकेज ज़ेनर डायोड सर्किट आरेखः
ज़ेनर डायोड रेटिंग और विशेषता वक्रः
अंजीर1.शक्ति घटाने की वक्र
चित्रा 2. विशिष्ट जंक्शन क्षमता
अंजीर3. विशिष्ट ज़ेनर टूटना
अंजीर4. विशिष्ट ज़ेनर टूटना
अंजीर5. विशिष्ट ज़ेनर टूटना
SOD-123पैकेज ज़ेनर डायोड रूपरेखा (इंच और (मिलीमीटर में आयाम):
SOD-123 पैकेज ज़ेनर डायोड ऑर्डर करने की जानकारीः
| ज़ेनर डायोड भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प |
| BZT52C2V4~BZT52C75 | SOD-123 | 10000 पीसीएस | प्रति 13 "प्लास्टिक रील |
| BZT52C2V4~BZT52C75 | SOD-123 | 3000 पीसीएस | प्रति 7 "प्लास्टिक रील |
