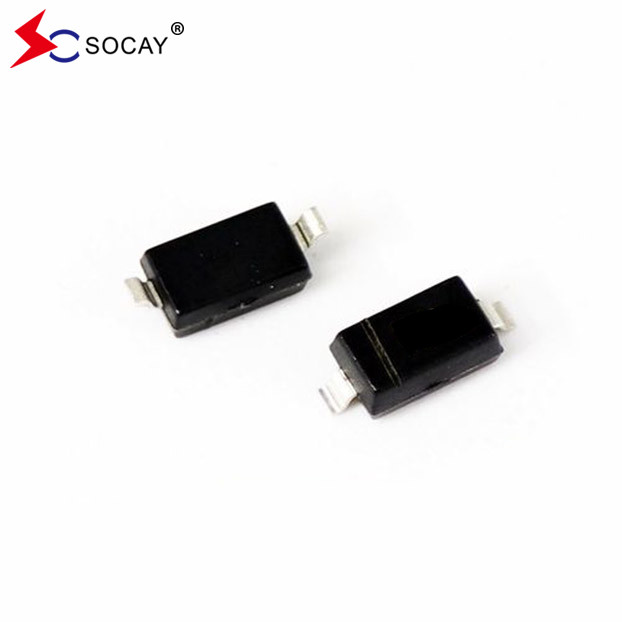

सपाट मरम्मत ज़ेनर डायोड BZT52C8V2 SOD-123 पैकेज SMD डायोड
ज़ेनर डायोड BZT52C8V2 DATASHEET:BZT52C2V4_BZT52C75(SOD-123)_v2204.1.pdf
ज़ेनर डायोड BZT52C8V2 विशिष्ट विशेषताः
ज़ेनर डायोड BZT52C8V2 यांत्रिक तिथिः
ज़ेनर डायोड BZT52C8V2 अधिकतम रेटिंग्स (T)ए=25°C):
| डायोड पैरामीटर | प्रतीक | मूल्य | इकाइयां |
| डायोड पावर डिसिपेशन (नोट 1) | पीडी | 350 | mW |
| जंक्शन से परिवेश तक थर्मल प्रतिरोध | RθJA | 357 | °C/W |
| डायोड जंक्शन तापमान | टीजे | 150 | °C |
| डायोड भंडारणतापमान | टीएसटीजी | -55 से +150 | °C |
| नोट1: सिरेमिक पीसीबी पर स्थापित उपकरण: 7.6 मिमी x 9.4 मिमी x 0.87 मिमी पैड क्षेत्रफल 25 मिमी2 के साथ। | |||
ज़ेनर डायोड BZT52C8V2 विद्युत विशेषताएं (TA=25°C):
| भाग संख्या | ज़ेनर डायोड ज़ेनर वोल्टेज रेंज (नोट 2) | ज़ेनर डायोड अधिकतम ज़ेनर प्रतिबाधा (नोट 3) |
ज़ेनर डायोड अधिकतम रिसाव धारा (नोट 2) |
||||||
| ज़ेनर डायोड | VZ @ IZT | ZZT @ IZT | ZZK @ IZK | आईआर @ वीआर | |||||
| नाम. ((V) | मिन. ((V) | अधिकतम. ((V) | (Ω) | (एमए) | (Ω) | (एमए) | (μA) | (V) | |
| BZT52C2V4 | 2.4 | 2.20 | 2.60 | 100 | 5.0 | 600 | 1.00 | 50 | 1.0 |
| BZT52C2V7 | 2.7 | 2.50 | 2.90 | 100 | 5.0 | 600 | 1.00 | 20 | 1.0 |
| BZT52C3V0 | 3.0 | 2.80 | 3.20 | 95 | 5.0 | 600 | 1.00 | 10 | 1.0 |
| BZT52C3V3 | 3.3 | 3.10 | 3.50 | 95 | 5.0 | 600 | 1.00 | 5 | 1.0 |
| BZT52C3V6 | 3.6 | 3.40 | 3.80 | 90 | 5.0 | 600 | 1.00 | 5 | 1.0 |
| BZT52C3V9 | 3.9 | 3.70 | 4.10 | 90 | 5.0 | 600 | 1.00 | 3 | 1.0 |
| BZT52C4V3 | 4.3 | 4.00 | 4.60 | 90 | 5.0 | 600 | 1.00 | 3 | 1.0 |
| BZT52C4V7 | 4.7 | 4.40 | 5.00 | 80 | 5.0 | 500 | 1.00 | 3 | 2.0 |
| BZT52C5V1 | 5.1 | 4.80 | 5.40 | 60 | 5.0 | 480 | 1.00 | 2 | 2.0 |
| BZT52C5V6 | 5.6 | 5.20 | 6.00 | 40 | 5.0 | 400 | 1.00 | 1 | 2.0 |
| BZT52C6V2 | 6.2 | 5.80 | 6.60 | 10 | 5.0 | 150 | 1.00 | 3 | 4.0 |
| BZT52C6V8 | 6.8 | 6.40 | 7.20 | 15 | 5.0 | 80 | 1.00 | 2 | 4.0 |
| BZT52C7V5 | 7.5 | 7.00 | 7.90 | 15 | 5.0 | 80 | 1.00 | 1 | 5.0 |
| BZT52C8V2 | 8.2 | 7.70 | 8.70 | 15 | 5.0 | 80 | 1.00 | 0.7 | 5.0 |
| BZT52C9V1 | 9.1 | 8.60 | 9.60 | 15 | 5.0 | 100 | 1.00 | 0.5 | 6.0 |
| BZT52C10 | 10 | 9.40 | 10.60 | 20 | 5.0 | 150 | 1.00 | 0.2 | 7.0 |
| BZT52C11 | 11 | 10.40 | 11.60 | 20 | 5.0 | 150 | 1.00 | 0.1 | 8.0 |
| BZT52C12 | 12 | 11.40 | 12.70 | 25 | 5.0 | 150 | 1.00 | 0.1 | 8.0 |
| BZT52C13 | 13 | 12.40 | 14.10 | 30 | 5.0 | 170 | 1.00 | 0.1 | 8.0 |
| BZT52C15 | 15 | 13.80 | 15.60 | 30 | 5.0 | 200 | 1.00 | 0.1 | 10.5 |
| BZT52C16 | 16 | 15.30 | 17.10 | 40 | 5.0 | 200 | 1.00 | 0.1 | 11.2 |
| BZT52C18 | 18 | 16.80 | 19.10 | 45 | 5.0 | 225 | 1.00 | 0.1 | 12.6 |
| BZT52C20 | 20 | 18.80 | 21.20 | 55 | 5.0 | 225 | 1.00 | 0.1 | 14.0 |
| BZT52C22 | 22 | 20.80 | 23.30 | 55 | 5.0 | 250 | 1.00 | 0.1 | 15.4 |
| BZT52C24 | 24 | 22.80 | 25.60 | 70 | 5.0 | 250 | 1.00 | 0.1 | 16.8 |
| BZT52C27 | 27 | 25.10 | 28.90 | 80 | 2.0 | 300 | 0.50 | 0.1 | 18.9 |
| BZT52C30 | 30 | 28.00 | 32.00 | 80 | 2.0 | 300 | 0.50 | 0.1 | 21.0 |
| BZT52C33 | 33 | 31.00 | 35.00 | 80 | 2.0 | 325 | 0.50 | 0.1 | 23.1 |
| BZT52C36 | 36 | 34.00 | 38.00 | 90 | 2.0 | 350 | 0.50 | 0.1 | 25.2 |
| BZT52C39 | 39 | 37.00 | 41.00 | 130 | 2.0 | 350 | 0.50 | 0.1 | 27.3 |
| BZT52C43 | 43 | 40.00 | 46.00 | 100 | 5.0 | 700 | 1.00 | 0.1 | 32.0 |
| BZT52C47 | 47 | 44.00 | 50.00 | 100 | 2.0 | 750 | 1.00 | 0.1 | 35.0 |
| BZT52C51 | 51 | 48.00 | 54.00 | 100 | 2.0 | 750 | 1.00 | 0.1 | 38.0 |
| BZT52C56 | 56 | 53.20 | 58.80 | 200 | 2.0 | 400 | 0.50 | 0.1 | 39.2 |
| BZT52C62 | 62 | 58.90 | 65.10 | 215 | 2.0 | 423 | 0.50 | 0.1 | 43.4 |
| BZT52C68 | 68 | 64.60 | 71.40 | 240 | 2.0 | 447 | 0.50 | 0.1 | 47.6 |
| BZT52C75 | 75 | 71.25 | 78.75 | 255 | 2.0 | 470 | 0.50 | 0.1 | 52.5 |
|
नोट 2: स्व-गर्म होने के प्रभाव को कम करने के लिए प्रयोग की जाने वाली छोटी अवधि की परीक्षण धड़कन। नोट 3: f=1kHZ.
|
|||||||||
SOD-123 ज़ेनर डायोड BZT52C8V2 सर्किट आरेखः
ज़ेनर डायोड BZT52C8V2 रेटिंग और विशेषता वक्रः
अंजीर1. ज़ेनर डायोड BZT52C8V2 शक्ति घटाने वक्र
चित्रा 2. ज़ेनर डायोड BZT52C8V2 विशिष्ट जंक्शन क्षमता
अंजीर3. ज़ेनर डायोड BZT52C8V2 विशिष्ट ज़ेनर टूटना
अंजीर4. ज़ेनर डायोड BZT52C8V2 विशिष्ट ज़ेनर टूटना
अंजीर5. ज़ेनर डायोड BZT52C8V2 विशिष्ट ज़ेनर टूटना
SOD-123 ज़ेनर डायोड BZT52C8V2 रूपरेखा (इंच ((मिलीमीटर)):
SOD-123 ज़ेनर डायोड BZT52C8V2 ऑर्डर करने की जानकारीः
| ज़ेनर डायोड भाग संख्या | घटक पैकेज | मात्रा | पैकेजिंग विकल्प |
| BZT52C2V4~BZT52C75 | SOD-123 | 10000 पीसीएस | प्रति 13 "प्लास्टिक रील |
| BZT52C2V4~BZT52C75 | SOD-123 | 3000 पीसीएस | प्रति 7 "प्लास्टिक रील |
