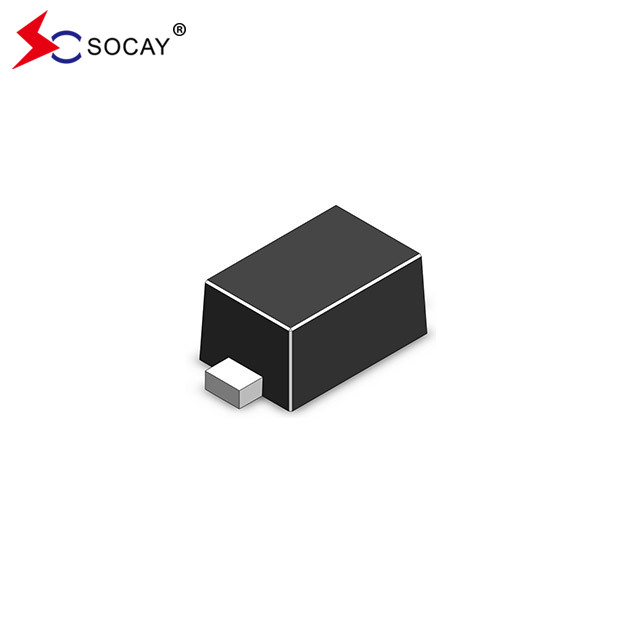

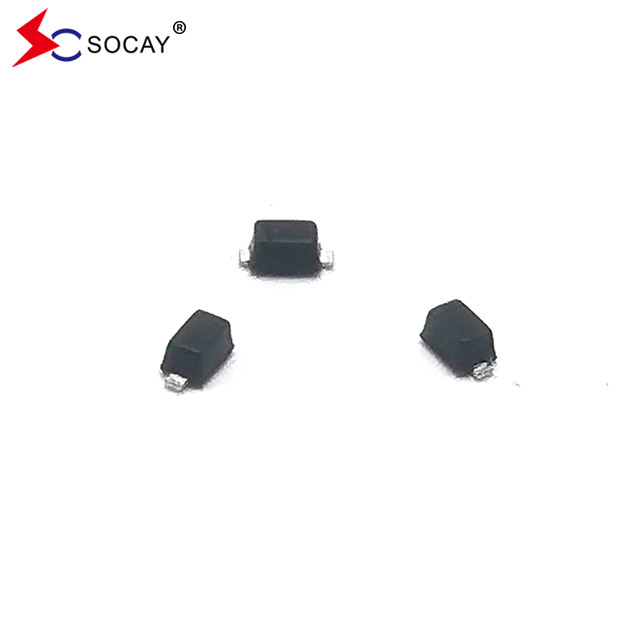

नई मूल BZX584C27V विश्वसनीय गुणवत्ता SOD-523 ज़ेनर डायोड इलेक्ट्रॉनिक घटक
SOD-523 ज़ेनर डायोड DATASHEET:BZX584C2V4_BZX584C75V ((SOD-523)_v2303.1.pdf
SOD-523 ज़ेनर डायोड विशेषताएं:
तालिका सूची देखें
SOD-523 ज़ेनर डायोड पूर्ण अधिकतम रेटिंग्स (TA=25°C):
| SOD-523 ज़ेनर डायोड पैरामीटर | प्रतीक | मूल्य | इकाइयां |
| BZX584C27V पावर डिसिपेशन | पीडी | 200 | mW |
| BZX584C27V जंक्शन तापमान | टीजे | 150 | °C |
| BZX584C27V भंडारण तापमान | टीएसटीजी | -55 से +150 | °C |
| अधिकतम नियामक करंट | आईजीएम | पीडी / वीजेड | mA |
SOD-523 ज़ेनर डायोड विद्युत विशेषताएं (TA=25°C):
| भाग संख्या | ज़ेनर डायोड VZ *1 | आईजीटी | ZZT @ IZT | ZZK @ IZK | इज़के | आईआर | वीआर | ||
| ज़ेनर डायोड | नाम. ((V) | मिन. ((V) | अधिकतम. ((V) | (एमए) | अधिकतम. | (एमए) | अधिकतम. | (V) | |
| BZX584C2V4 | 2.4 | 2.2 | 2.6 | 5 | 100 | 600 | 1.0 | 50 | 1.0 |
| BZX584C2V7 | 2.7 | 2.5 | 2.9 | 5 | 100 | 600 | 1.0 | 20 | 1.0 |
| BZX584C3V0 | 3.0 | 2.8 | 3.2 | 5 | 95 | 600 | 1.0 | 10 | 1.0 |
| BZX584C3V3 | 3.3 | 3.1 | 3.5 | 5 | 95 | 600 | 1.0 | 5 | 1.0 |
| BZX584C3V6 | 3.6 | 3.4 | 3.8 | 5 | 90 | 600 | 1.0 | 5 | 1.0 |
| BZX584C3V9 | 3.9 | 3.7 | 4.1 | 5 | 90 | 600 | 1.0 | 3 | 1.0 |
| BZX584C4V3 | 4.3 | 4.0 | 4.6 | 5 | 90 | 600 | 1.0 | 3 | 1.0 |
| BZX584C4V7 | 4.7 | 4.4 | 5.0 | 5 | 80 | 500 | 1.0 | 3 | 2.0 |
| BZX584C5V1 | 5.1 | 4.8 | 5.4 | 5 | 60 | 480 | 1.0 | 2 | 2.0 |
| BZX584C5V6 | 5.6 | 5.2 | 6.0 | 5 | 40 | 400 | 1.0 | 1 | 2.0 |
| BZX584C6V2 | 6.2 | 5.8 | 6.6 | 5 | 10 | 150 | 0.5 | 3 | 4.0 |
| BZX584C6V8 | 6.8 | 6.4 | 7.2 | 5 | 15 | 80 | 0.5 | 2 | 4.0 |
| BZX584C7V5 | 7.5 | 7.0 | 7.9 | 5 | 15 | 80 | 0.5 | 1 | 5.0 |
| BZX584C8V2 | 8.2 | 7.7 | 8.7 | 5 | 15 | 80 | 0.5 | 0.7 | 5.0 |
| BZX584C9V1 | 9.1 | 8.5 | 9.6 | 5 | 15 | 100 | 0.5 | 0.5 | 6.0 |
| BZX584C10V | 10 | 9.4 | 10.6 | 5 | 20 | 150 | 1.0 | 0.2 | 7.0 |
| BZX584C11V | 11 | 10.4 | 11.6 | 5 | 20 | 150 | 1.0 | 0.1 | 8.0 |
| BZX584C12V | 12 | 11.4 | 12.7 | 5 | 25 | 150 | 1.0 | 0.1 | 8.0 |
| BZX584C13V | 13 | 12.4 | 14.1 | 5 | 30 | 170 | 1.0 | 0.1 | 8.0 |
| BZX584C15V | 15 | 13.8 | 15.6 | 5 | 30 | 200 | 1.0 | 0.1 | 10.5 |
| BZX584C16V | 16 | 15.3 | 17.1 | 5 | 40 | 200 | 1.0 | 0.1 | 11.2 |
| BZX584C18V | 18 | 16.8 | 19.1 | 5 | 45 | 225 | 1.0 | 0.1 | 12.6 |
| BZX584C20V | 20 | 18.8 | 21.2 | 5 | 55 | 225 | 1.0 | 0.1 | 14.0 |
| BZX584C22V | 22 | 20.8 | 23.3 | 5 | 55 | 250 | 1.0 | 0.1 | 15.4 |
| BZX584C24V | 24 | 22.8 | 25.6 | 5 | 70 | 250 | 1.0 | 0.1 | 16.8 |
| BZX584C27V | 27 | 25.1 | 28.9 | 2 | 80 | 300 | 0.5 | 0.1 | 18.9 |
| BZX584C30V | 30 | 28.0 | 32.0 | 2 | 80 | 300 | 0.5 | 0.1 | 21.0 |
| BZX584C33V | 33 | 31.0 | 35.0 | 2 | 80 | 325 | 0.5 | 0.1 | 23.1 |
| BZX584C36V | 36 | 34.0 | 38.0 | 2 | 90 | 350 | 0.5 | 0.1 | 25.2 |
| BZX584C39V | 39 | 37.0 | 41.0 | 2 | 130 | 350 | 0.5 | 0.1 | 27.3 |
| BZX584C43V | 43 | 40.0 | 46.0 | 2 | 100 | 700 | 1.0 | 0.1 | 32.0 |
| BZX584C47V | 47 | 44.65 | 49.35 | 2 | 170 | 1000 | 0.25 | 0.1 | 36.0 |
| BZX584C51V | 51 | 48.45 | 53.55 | 2 | 180 | 1300 | 0.25 | 0.1 | 39.0 |
| BZX584C56V | 56 | 53.2 | 58.8 | 2 | 200 | 1400 | 0.25 | 0.1 | 43.0 |
| BZX584C62V | 62 | 58.9 | 65.1 | 2 | 225 | 1400 | 0.25 | 0.1 | 47.0 |
| BZX584C68V | 68 | 64.6 | 71.4 | 2 | 240 | 1600 | 0.25 | 0.1 | 52.0 |
| BZX584C75V | 75 | 71.25 | 78.75 | 2 | 265 | 1700 | 0.25 | 0.1 | 56.0 |
| *1 पल्स चौड़ाई = 10 एमएस | |||||||||
SOD-523 सतह माउंट ज़ेनर डायोड BZX584C27V सर्किट चित्रः
SOD-523 सतह माउंट ज़ेनर डायोड BZX584C27V वक्रः
अंजीर1. BZX584C27V ज़ेनर टूटनाविशेषता
चित्रा 2. BZX584C27V ज़ेनर टूटने की विशेषताएं
अंजीर3. BZX584C27V विशिष्ट आगे वोल्टेज
अंजीर4. BZX584C27V जेनर प्रतिबाधा पर जेनर वोल्टेज का प्रभाव
अंजीर5. BZX584C27V विशिष्ट क्षमता
अंजीर6. BZX584C27V विशिष्ट रिसाव वर्तमान
अंजीर7. BZX584C27V पावर डेरैटिंग वक्र
SOD-523 सतह माउंट ज़ेनर डायोड BZX584C27V रूपरेखा और आयामः
SOD-523 पैकेज ज़ेनर डायोड BZX584C27V ऑर्डर करने की जानकारीः
| ज़ेनर डायोड भाग संख्या | घटक पैकेज | ज़ेनर डायोड शिपिंग |
| BZX584C2V4~BZX584C75V | SOD-523 | टेप और रील 8000 पीसीएस / 7 ′′ रील |
