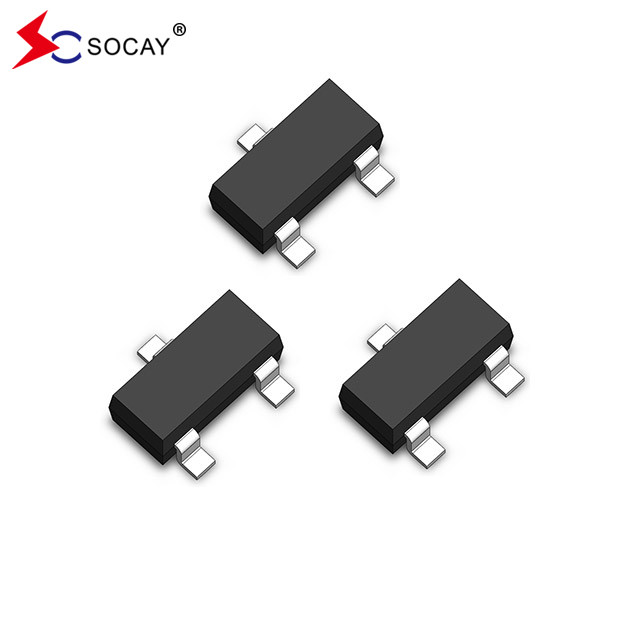

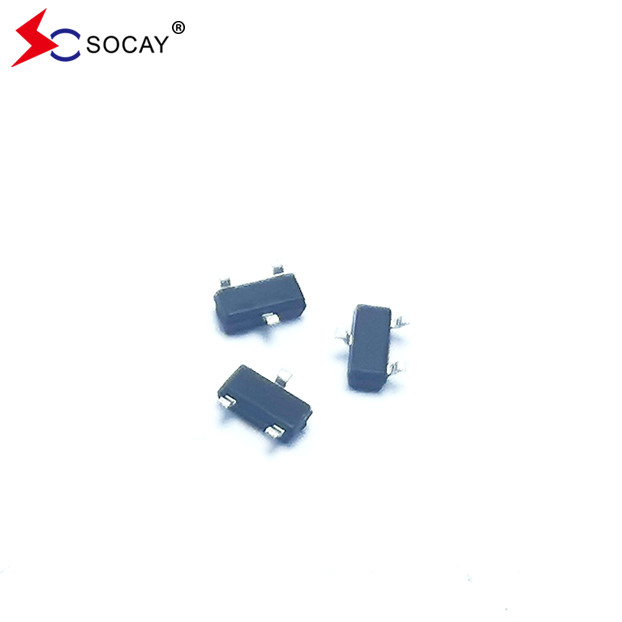

27V विश्वसनीय गुणवत्ता वाले ज़ेनर डायोड BZX84C27 इलेक्ट्रॉनिक घटक BOM सेवा
ज़ेनर डायोड DATASHEET:BZX84C2V4~BZX84C75 ((SOT-23)_v2112.1.pdf
विश्वसनीय गुणवत्ताज़ेनर डायोड विशेषताएंः
RoHS अनुपालन / ग्रीन ईएमसी
ज़ेनर डायोडBZX84C27पूर्ण अधिकतम रेटिंगः
| BZX84C27 पैरामीटर | प्रतीक | मूल्य | इकाइयां |
| अधिकतम आगे का वोल्टेज (नोट 2) @ IF=10mA | वीएफ | 0.9 | वी |
| BZX84C27 शक्ति विसर्जन (नोट 1) | पी ((AV) | 300 | mW |
| BZX84C27 संचालन और भंडारण तापमान | टीजे, टीटीजी | -55 से +150 | °C |
| BZX84C27 पीक फॉरवर्ड स्ट्रेच स्ट्रेच करंट | आईएफएसएम | 2.0 | ए |
| BZX84C27 ताप प्रतिरोध जंक्शन के लिए परिवेश | आरजे | 357 | °C/W |
नोट1: तभी मान्य है जब उपकरण के टर्मिनलों को परिवेश के तापमान पर रखा जाए। | |||
ज़ेनर डायोडBZX84C27विद्युत विशेषताएं:
| ज़ेनर डायोड भाग संख्या | ज़ेनर डायोड ज़ेनर वोल्टेज रेंज (नोट 2) | ज़ेनर डायोड मैक्स. ज़ेनर प्रतिबाधा (नोट 3) | अधिकतम रिवर्स लीक करंट | ||||||
| VZ @ IZT | ZZT @ IZT | ZZK @ IZK | आईआर @ वीआर | ||||||
| नाम. ((V) | मिन. ((V) | अधिकतम. ((V) | (Ω) | (एमए) | (Ω) | (एमए) | (μA) | (V) | |
| BZX84C2V4 | 2.4 | 2.2 | 2.6 | 100 | 5 | 600 | 1 | 50 | 1 |
| BZX84C2V7 | 2.7 | 2.5 | 2.9 | 100 | 5 | 600 | 1 | 20 | 1 |
| BZX84C3V0 | 3.0 | 2.8 | 3.2 | 95 | 5 | 600 | 1 | 10 | 1 |
| BZX84C3V3 | 3.3 | 3.1 | 3.5 | 95 | 5 | 600 | 1 | 5 | 1 |
| BZX84C3V6 | 3.6 | 3.4 | 3.8 | 90 | 5 | 600 | 1 | 5 | 1 |
| BZX84C3V9 | 3.9 | 3.7 | 4.1 | 90 | 5 | 600 | 1 | 3 | 1 |
| BZX84C4V3 | 4.3 | 4.0 | 4.6 | 90 | 5 | 600 | 1 | 3 | 1 |
| BZX84C4V7 | 4.7 | 4.4 | 5.0 | 80 | 5 | 500 | 1 | 3 | 2 |
| BZX84C5V1 | 5.1 | 4.8 | 5.4 | 60 | 5 | 480 | 1 | 2 | 2 |
| BZX84C5V6 | 5.6 | 5.2 | 6.0 | 40 | 5 | 400 | 1 | 1 | 2 |
| BZX84C6V2 | 6.2 | 5.8 | 6.6 | 10 | 5 | 150 | 1 | 3 | 4 |
| BZX84C6V8 | 6.8 | 6.4 | 7.2 | 15 | 5 | 80 | 1 | 2 | 4 |
| BZX84C7V5 | 7.5 | 7.0 | 7.9 | 15 | 5 | 80 | 1 | 1 | 5 |
| BZX84C8V2 | 8.2 | 7.7 | 8.7 | 15 | 5 | 80 | 1 | 0.7 | 5 |
| BZX84C9V1 | 9.1 | 8.5 | 9.6 | 15 | 5 | 100 | 1 | 0.5 | 6 |
| BZX84C10 | 10 | 9.4 | 10.6 | 20 | 5 | 150 | 1 | 0.2 | 7 |
| BZX84C11 | 11 | 10.4 | 11.6 | 20 | 5 | 150 | 1 | 0.1 | 8 |
| BZX84C12 | 12 | 11.4 | 12.7 | 25 | 5 | 150 | 1 | 0.1 | 8 |
| BZX84C13 | 13 | 12.4 | 14.1 | 30 | 5 | 170 | 1 | 0.1 | 8 |
| BZX84C15 | 15 | 13.8 | 15.6 | 30 | 5 | 200 | 1 | 0.1 | 10.5 |
| BZX84C16 | 16 | 15.3 | 17.1 | 40 | 5 | 200 | 1 | 0.1 | 11.2 |
| BZX84C18 | 18 | 16.8 | 19.1 | 45 | 5 | 225 | 1 | 0.1 | 12.6 |
| BZX84C20 | 20 | 18.8 | 21.2 | 55 | 5 | 225 | 1 | 0.1 | 14.0 |
| भाग संख्या | ज़ेनर डायोड ज़ेनर वोल्टेज रेंज (नोट 2) | ज़ेनर डायोड मैक्स. ज़ेनर प्रतिबाधा (नोट 3) | ज़ेनर डायोड मैक्स. रिवर्स लीक करंट | ||||||
| VZ @ IZT | ZZT @ IZT | ZZK @ IZK | आईआर @ वीआर | ||||||
| नाम. ((V) | मिन. ((V) | अधिकतम. ((V) | (Ω) | (एमए) | (Ω) | (एमए) | (μA) | (V) | |
| BZX84C22 | 22 | 20.8 | 23.3 | 55 | 5 | 250 | 1 | 0.1 | 15.4 |
| BZX84C24 | 24 | 22.8 | 25.6 | 70 | 5 | 250 | 1 | 0.1 | 16.8 |
| BZX84C27 | 27 | 25.1 | 28.9 | 80 | 2 | 300 | 0.5 | 0.1 | 18.9 |
| BZX84C30 | 30 | 28.0 | 32.0 | 80 | 2 | 300 | 0.5 | 0.1 | 21.0 |
| BZX84C33 | 33 | 31.0 | 35.0 | 80 | 2 | 325 | 0.5 | 0.1 | 23.1 |
| BZX84C36 | 36 | 34.0 | 38.0 | 90 | 2 | 350 | 0.5 | 0.1 | 25.2 |
| BZX84C39 | 39 | 37.0 | 41.0 | 130 | 2 | 350 | 0.5 | 0.1 | 27.3 |
| BZX84C43 | 43 | 40.0 | 46.0 | 100 | 2 | 700 | 1 | 0.1 | 32.0 |
| BZX84C47 | 47 | 44.0 | 50.0 | 170 | 2 | 375 | 1 | 0.05 | 32.9 |
| BZX84C51 | 51 | 48.0 | 54.0 | 180 | 2 | 400 | 1 | 0.05 | 35.7 |
| BZX84C62 | 62 | 58.0 | 66.0 | 215 | 2 | 450 | 0.5 | 0.05 | 43.4 |
| BZX84C68 | 68 | 64.0 | 72.0 | 240 | 2 | 1600 | 0.25 | 0.05 | 47.6 |
| BZX84C75 | 75 | 70.0 | 79.0 | 255 | 2 | 1700 | 0.25 | 0.05 | 52.5 |
नोट 2: धड़कनों के साथ परीक्षण किया गया, अवधि = 5ms, धड़कन चौड़ाई = 300μs. | |||||||||
एसओटी-23 एसएमडी ज़ेनर डायोडBZX84C27सर्किट आरेख:
SOT-23 सतह माउंट ज़ेनर डायोडBZX84C27वक्रः
अंजीर1. ज़ेनर विशेषताएं (V)Z10 वी तक)
अंजीर2. ज़ेनर विशेषताएं (11Vतक43V)
अंजीर3. ज़ेनर डायोड तापमान गुणांक
अंजीर4. ज़ेनर डायोड विशिष्ट रिसाव वर्तमान
SOT-23 ज़ेनर डायोडBZX84C27पैकेज की रूपरेखा:
SOT-23 पैकेज ज़ेनर डायोडBZX84C27मात्राः
| ज़ेनर डायोड भाग संख्या | घटक पैकेज | ज़ेनर डायोड मात्रा |
| BZX84C2V4~BZX84C75 | SOT-23 | टेप और रील 3000 पीसीएस / 7 ′′ रील |
