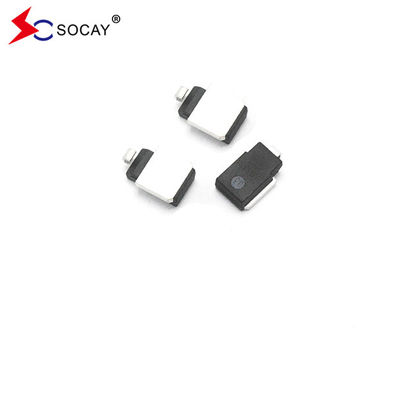

सतह माउंट ट्रांजिट ट्रांजिट वोल्टेज डिप्रेसर SM8S26AG,RoHS अनुरूप
डाटाशीट:SM8SXXG श्रृंखला_v2309.1.pdf
विवरण:
SM8S श्रृंखला विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं द्वारा प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन की गई है।
| भाग संख्या |
कामकाजी चोटी पीछे की ओर वोल्टेज Vआरडब्ल्यूएम (V) |
विखंडन वोल्टेज वीBR (V) |
परीक्षण करंट मैंटी (एमए) |
अधिकतम रिवर्स लीक मैंआर @वीआरडब्ल्यूएम (μA) |
अधिकतम मैंआर@वीआरडब्ल्यूएमटीJ=175°C (μA) |
अधिकतम उल्टाउछालवर्तमान मैंपीपी(A)① |
अधिकतम क्लैंपिंग वोल्टेज वीसी @मैंपीपी (V) |
||
| यूनिट | दो | एममें. | एमकुल्हाड़ी. | ||||||
| SM8S26AG | SM8S26CAG | 26.0 | 28.9 | 31.9 | 5.0 | 10 | 150 | 157 | 42.1 |
|
नोट्स: 1.सर्ज करंट तरंग रूप 10/1000μS तरंग रूप में परिभाषित किया गया है। 2.सभी प्रकारों के लिए अधिकतम VF= I पर 1.8 VF= 100 एक 8.3 एमएस पर मापा एकल आधा साइन-वेव या समकक्ष वर्ग तरंग, कार्य चक्र = प्रति 4 धड़कनों मिनट अधिकतम। |
|||||||||
विशेषताएं:
अनुकूलित ग्लास निष्क्रिय चिप।
टीJ=175°C क्षमता उच्च विश्वसनीयता और ऑटोमोटिव आवश्यकता के लिए उपयुक्त है।
6600W पीक पल्स पावर क्षमता 10/1000μs तरंग रूप के साथ, दोहराव दर (कार्य चक्र): 0.01 %।
ISO7637-2 5a/5b और ISO 16750 लोड डंप परीक्षण (परीक्षण की स्थिति के अनुसार भिन्न) को पूरा करें।
AEC-Q101 योग्यता को पूरा करें।
कम लीक करंट।
कम अग्रिम वोल्टेज गिरावट।
उत्कृष्ट क्लैंपिंग क्षमता।
बहुत तेज़ प्रतिक्रिया समय।
RoHS अनुपालन.
उत्पाद की विशेषताएं:
1उच्च विश्वसनीयता, ऑटोमोटिव मानक AEC-Q101 प्रमाणन के अनुरूप;
2आईएसओ 7637-2-5ए लोड डंप परीक्षण के अनुरूप (विवरण के लिए मॉडल और परीक्षण स्तर देखें);
3. ग्लास निष्क्रिय चिप;
4. कम अवशिष्ट दबाव और कम रिसाव प्रवाह;
5. तेजी से प्रतिक्रिया समय;
6. पूर्ण पैकेज प्रकार और बाजार पर अधिकांश सुरक्षा घटकों के साथ संगत;
अनुप्रयोग क्षेत्र:
1कार मनोरंजन प्रणाली
2. कार नेविगेशन प्रणाली और ड्राइविंग रिकॉर्डर
3. रडार को उलट रहा है
4. कार बिजली की आपूर्ति
5कार गर्म सीट कुशन
6चोरी रोधी उपकरण
7कार मालिश कुशन
8. कार एमपी 3 प्लेयर
9वाहन मोटर नियंत्रण प्रणाली
टीवीएस डायोड के बारे में
टीवीएस के रूप में जाना जाता है, एक डायोड के रूप में एक उच्च दक्षता सर्किट सुरक्षा उपकरण है। जब टीवीएस डायोड के दो ध्रुवों रिवर्स क्षणिक उच्च ऊर्जा से प्रभावित होते हैं,यह 10-12 सेकंड की गति से दो ध्रुवों के बीच उच्च प्रतिबाधा कम प्रतिबाधा में बदल सकते हैं, कई किलोवाट तक की वृद्धि शक्ति को अवशोषित करता है, जिससे दोनों ध्रुवों के बीच वोल्टेज एक पूर्व निर्धारित मूल्य पर क्लैंप हो जाता है,इलेक्ट्रॉनिक सर्किट में सटीक घटकों को विभिन्न ओवरजेज इंपल्स से क्षति से प्रभावी ढंग से बचानाविशेष रूप से, इसकी निम्नलिखित तीन विशेषताएं हैंः 1. संकेत और बिजली लाइनों में टीवीएस डायोड जोड़ने से माइक्रोप्रोसेसर या माइक्रोकंट्रोलर को तत्काल वृद्धि से रोका जा सकता है,जैसे इलेक्ट्रोस्टैटिक डिस्चार्ज प्रभाव2. विद्युत स्थैतिक डिस्चार्ज प्रभाव 10,000V और 60A से अधिक की धड़कनों को जारी कर सकता है और 10ms तक रह सकता है;जबकि साधारण टीटीएल उपकरण क्षतिग्रस्त हो जाएगा जब 30ms से अधिक की 10V धड़कन का सामनाटीवीएस डायोड का प्रयोग उन धड़कनों को प्रभावी ढंग से अवशोषित कर सकता है जो उपकरण को क्षति पहुंचा सकती हैं और बसों के बीच स्विच करने से होने वाले हस्तक्षेप (क्रॉसस्टॉक) को समाप्त कर सकती हैं।सिग्नल लाइनों और जमीन के बीच टीवीएस डायोड लगाने से डेटा और नियंत्रण बसों को अनावश्यक शोर से प्रभावित होने से रोका जा सकता है.
