RoHS अनुरूप, सतह माउंट क्षणिक क्षणिक वोल्टेज suppressor SM8S24AG
डाटाशीट:SM8SXXG श्रृंखला_v2309.1.pdf
हाल ही में, SOCAY ने ऑटोमोबाइल टीवीएस डायोड उत्पादों की SM8S24AG श्रृंखला लॉन्च की है, जिसका उद्देश्य ऑटोमोबाइल में लोड डंप परीक्षणों में वृद्धि को दबाने की समस्या को हल करना है।SM8S24A G उत्पाद में बेहद तेज़ प्रतिक्रिया समय (उप-नैनो सेकंड स्तर) और बहुत उच्च सर्ज अवशोषण हैविशेष रूप से ऑटोमोटिव इलेक्ट्रॉनिक सर्किट अनुप्रयोगों में संवेदनशील इलेक्ट्रॉनिक उपकरणों को क्षणिक वोल्टेज घटनाओं के कारण होने वाले क्षणिक वोल्टेज से बचाने के लिए उपयोग किया जाता है।उत्पाद के अनुरूप हैAEC-Q101 प्रमाणन मानक।
विवरण:
SM8S श्रृंखला विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं द्वारा प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन की गई है।
| भाग संख्या |
कामकाजी चोटी पीछे की ओर वोल्टेज Vआरडब्ल्यूएम (V) |
विखंडन वोल्टेज वीBR (V) |
परीक्षण करंट मैंटी (एमए) |
अधिकतम रिवर्स लीक मैंआर @वीआरडब्ल्यूएम (μA) |
अधिकतम मैंआर@वीआरडब्ल्यूएमटीJ=175°C (μA) |
अधिकतम उल्टाउछालवर्तमान मैंपीपी(A)① |
अधिकतम क्लैंपिंग वोल्टेज वीसी @मैंपीपी (V) |
||
| यूनिट | दो | एममें. | एमकुल्हाड़ी. | ||||||
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
|
नोट्स: 1.सर्ज करंट तरंग रूप 10/1000μS तरंग रूप में परिभाषित किया गया है। 2.सभी प्रकारों के लिए अधिकतम VF= I पर 1.8 VF= 100 एक 8.3 एमएस पर मापा एकल आधा साइन-वेव या समकक्ष वर्ग तरंग, कार्य चक्र = प्रति 4 धड़कनों मिनट अधिकतम। |
|||||||||
विशेषता

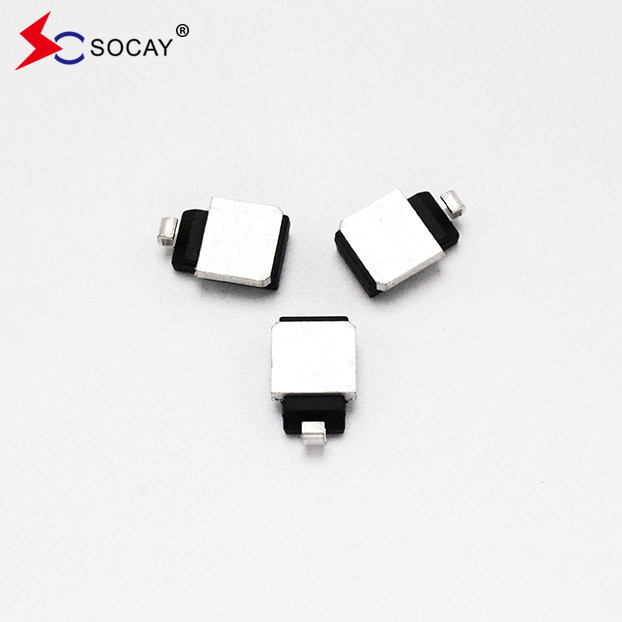

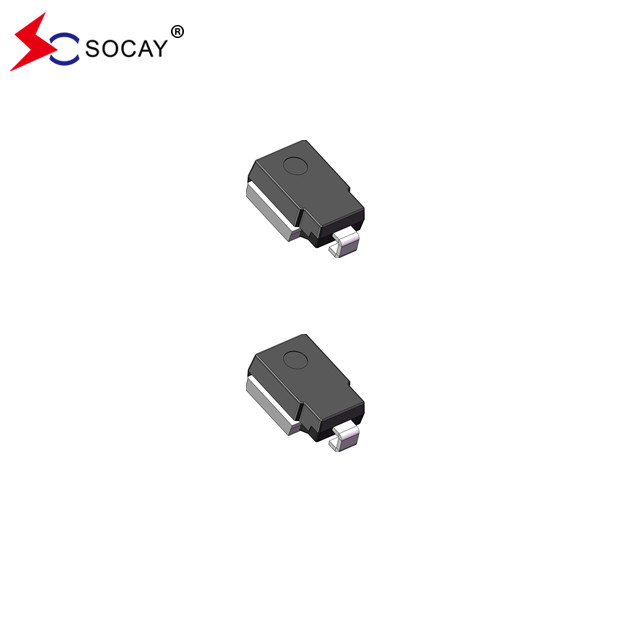

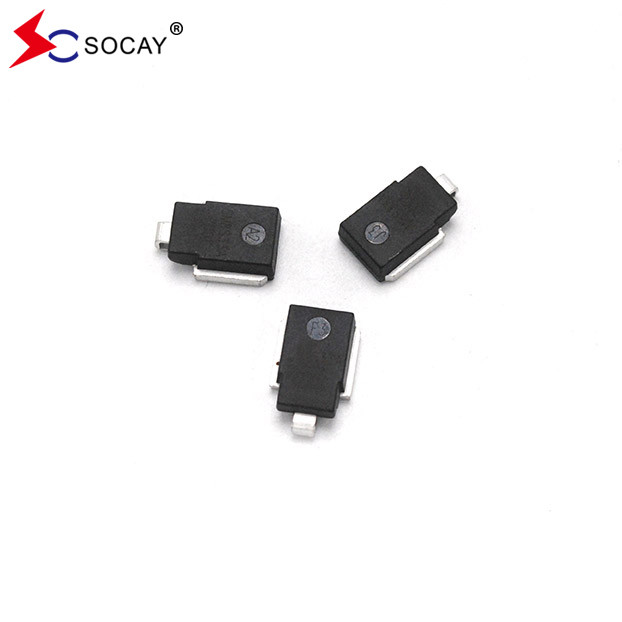

> मानक सतह माउंट DO-218AB पैकेज को अपनाता है
> 10×1000μs तरंगरूप पर पीक पल्स शक्ति 6600W है, पुनरावृत्ति आवृत्ति (कार्य चक्र): 0.01%
> तेज़ प्रतिक्रिया समयः 0 वोल्ट से VBR न्यूनतम तक आमतौर पर 1.0ps से कम
> उत्कृष्ट क्लैंपिंग क्षमता
> छोटे रिसाव का प्रवाह
> AEC-Q101 प्रमाणन मानकों को पूरा करें
> हेलोजन मुक्त और RoHS और Reach परीक्षण मानकों के अनुरूप
आवेदन
> आई/ओ इंटरफ़ेस
> एसी/डीसी पावर सप्लाई
> कम आवृत्ति सिग्नल ट्रांसमिशन लाइन (RS232, RS485, आदि)
