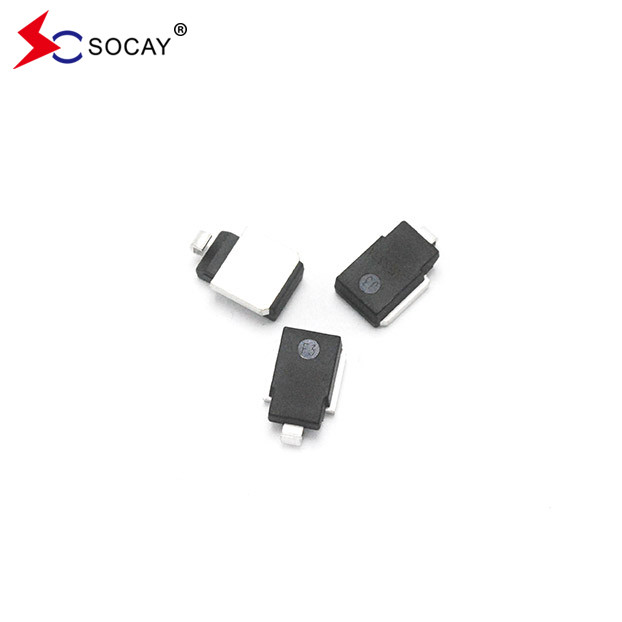

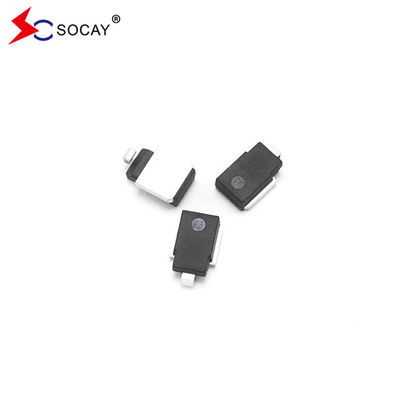

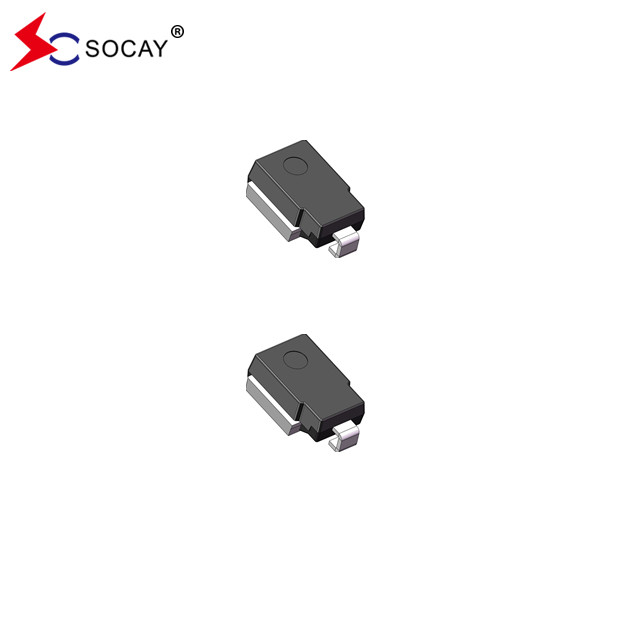

22V ऑटोमोटिव प्रोटेक्शन TVS SM8S22AG, ISO7637-2 5a/5b और ISO 16750 लोड डंप टेस्ट को पूरा करता है
डाटाशीट:SM8SXXG श्रृंखला_v2309.1.pdf
विशेषताएं:
अनुकूलित ग्लास निष्क्रिय चिप।
टीJ=175°C क्षमता उच्च विश्वसनीयता और ऑटोमोटिव आवश्यकता के लिए उपयुक्त है।
6600W पीक पल्स पावर क्षमता 10/1000μs तरंग रूप के साथ, दोहराव दर (कार्य चक्र): 0.01 %।
ISO7637-2 5a/5b और ISO 16750 लोड डंप परीक्षण (परीक्षण की स्थिति के अनुसार भिन्न) को पूरा करें।
AEC-Q101 योग्यता को पूरा करें।
कम लीक करंट।
कम अग्रिम वोल्टेज गिरावट।
उत्कृष्ट क्लैंपिंग क्षमता।
बहुत तेज़ प्रतिक्रिया समय।
RoHS अनुपालन.
विवरण:
SM8S श्रृंखला विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं द्वारा प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन की गई है।
| भाग संख्या |
कामकाजी चोटी पीछे की ओर वोल्टेज Vआरडब्ल्यूएम (V) |
विखंडन वोल्टेज वीBR (V) |
परीक्षण करंट मैंटी (एमए) |
अधिकतम रिवर्स लीक मैंआर @वीआरडब्ल्यूएम (μA) |
अधिकतम मैंआर@वीआरडब्ल्यूएमटीJ=175°C (μA) |
अधिकतम उल्टाउछालवर्तमान मैंपीपी(A)① |
अधिकतम क्लैंपिंग वोल्टेज वीसी @मैंपीपी (V) |
||
| यूनिट | दो | एममें. | एमकुल्हाड़ी. | ||||||
| SM8S22AG | SM8S22CAG | 22.0 | 24.4 | 26.9 | 5.0 | 10 | 150 | 186 | 35.5 |
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
| SM8S26AG | SM8S26CAG | 26.0 | 28.9 | 31.9 | 5.0 | 10 | 150 | 157 | 42.1 |
| SM8S28AG | SM8S28CAG | 28.0 | 31.1 | 34.4 | 5.0 | 10 | 150 | 145 | 45.4 |
| SM8S30AG | SM8S30CAG | 30.0 | 33.3 | 36.8 | 5.0 | 10 | 150 | 136 | 48.4 |
| SM8S33AG | SM8S33CAG | 33.0 | 36.7 | 40.6 | 5.0 | 10 | 150 | 124 | 53.3 |
| SM8S36AG | SM8S36CAG | 36.0 | 40.0 | 44.2 | 5.0 | 10 | 150 | 114 | 58.1 |
| SM8S40AG | SM8S40CAG | 40.0 | 44.4 | 49.1 | 5.0 | 10 | 150 | 102 | 64.5 |
| SM8S43AG | SM8S43CAG | 43.0 | 47.8 | 52.8 | 5.0 | 10 | 150 | 95.1 | 69.4 |
| SM8S45AG | SM8S45CAG | 45.0 | 50.0 | 55.3 | 5.0 | 10 | 150 | 90.8 | 72.7 |
| SM8S48AG | SM8S48CAG | 48.0 | 53.3 | 58.9 | 5.0 | 10 | 150 | 85.3 | 77.4 |
| SM8S51AG | SM8S51CAG | 51.0 | 56.7 | 62.7 | 5.0 | 10 | 150 | 80.1 | 82.4 |
| SM8S54AG | SM8S54CAG | 54.0 | 60.0 | 66.3 | 5.0 | 10 | 150 | 75.8 | 87.1 |
| SM8S58AG | SM8S58CAG | 58.0 | 64.4 | 71.2 | 5.0 | 10 | 150 | 70.5 | 93.6 |
| SM8S60AG | SM8S60CAG | 60.0 | 66.7 | 73.7 | 5.0 | 10 | 150 | 68.2 | 96.8 |
| SM8S64AG | SM8S64CAG | 64.0 | 71.1 | 78.6 | 5.0 | 10 | 150 | 64.1 | 103.0 |
| SM8S70AG | SM8S70CAG | 70.0 | 77.8 | 86.0 | 5.0 | 10 | 150 | 58.4 | 113.0 |
| SM8S75AG | SM8S75CAG | 75.0 | 83.3 | 92.1 | 5.0 | 10 | 150 | 54.5 | 121.0 |
| SM8S78AG | SM8S78CAG | 78.0 | 86.7 | 95.8 | 5.0 | 10 | 150 | 52.4 | 126.0 |
| SM8S85AG | SM8S85CAG | 85.0 | 94.4 | 104.0 | 5.0 | 10 | 150 | 48.2 | 137.0 |
|
नोट्स: 1.सर्ज करंट तरंग रूप 10/1000μS तरंग रूप में परिभाषित किया गया है। 2.सभी प्रकारों के लिए अधिकतम VF= I पर 1.8 VF= 100 एक 8.3 एमएस पर मापा एकल आधा साइन-वेव या समकक्ष वर्ग तरंग, कार्य चक्र = प्रति 4 धड़कनों मिनट अधिकतम। |
|||||||||
आवेदनः
ऑटोमोटिव सुरक्षा।
सर्किट सुरक्षा का अवलोकन
हानिकारक विद्युत घटनाएं जैसे कि अस्थायी वोल्टेज या इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) अक्सर सर्किट में होती हैं।TVS उपकरणों का उपयोग अधिभार और विद्युत स्थैतिक डिस्चार्ज सुरक्षा के लिए सर्किट में किया जा सकता हैअस्थायी दमन डायोड (टीवीएस), जिसे क्लैंपिंग डायोड भी कहा जाता है, एक उच्च दक्षता वाला सर्किट सुरक्षा उपकरण है जो आमतौर पर अंतरराष्ट्रीय स्तर पर उपयोग किया जाता है।यह तुरंत कई किलोवाट तक की वृद्धि शक्ति को अवशोषित कर सकता है और उच्च ऊर्जा वाले बड़े धड़कनों का सामना कर सकता हैआम तौर पर, टीवीएस ट्यूब सर्किट में समानांतर में जुड़े होते हैं। जब कार चल रही है, जबकि एक बड़ी धड़कन वृद्धि होती है,यह एमएस स्तर के भीतर प्रतिक्रिया कर सकता है और जल्दी से अपने उच्च प्रतिरोध की स्थिति को कम प्रतिरोध की स्थिति में बदल सकता है, इस प्रकार बड़ी अनुमति देता है वर्तमान के माध्यम से गुजरता है और वोल्टेज एक पूर्वनिर्धारित स्तर पर क्लैंप है,इस प्रकार ऑटोमोबाइल इलेक्ट्रिकल उत्पादों के इलेक्ट्रॉनिक सर्किट की सुरक्षा के उद्देश्य को प्राप्त करनाऑटोमोबाइल इलेक्ट्रॉनिक्स बाजार निस्संदेह अर्धचालक उद्योग का सबसे बड़ा मंच बन जाएगा और एशिया-प्रशांत क्षेत्र, विशेष रूप से चीनी बाजार में असीमित विकास क्षमता है।.ऑटोमोबाइल इलेक्ट्रॉनिक्स के विकास के साथ ऑटोमोबाइल इलेक्ट्रॉनिक सर्किट में उपयोग किए जाने वाले सुरक्षा उपकरणों में भी वृद्धि हो रही है। हाल के वर्षों में, विभिन्न प्रकार के उपकरण, चाहे वे किस क्षेत्र में हों।,अत्यधिक एकीकृत और उच्च आवृत्ति डिजाइन किया गया है,जिसके कारण निर्माताओं ने सर्किट सुरक्षा समाधानों जैसे कि ओवरवोल्टेज/ओवर करंट सुरक्षा और सर्ज सप्रेशन के लिए अधिक से अधिक प्रदर्शन आवश्यकताएं प्रस्तुत की हैं।. और अधिक सख्त आवश्यकताएं।
सर्किट अनुप्रयोगों में ऑटोमोबाइल टीवीएस ट्रांजिट सप्रेशन डायोड के चयन के लिए सावधानी
मोटर वाहन इलेक्ट्रॉनिक और विद्युत प्रतिरक्षा मानक प्रणाली में, आईएसओ 10605 और आईएसओ 7637-2 दो सबसे महत्वपूर्ण मानक हैं।इस लेख में उन मापदंडों का परिचय दिया जाएगा जिन्हें इन दो ऑटोमोटिव परीक्षण मानकों को पूरा करते समय ऑटोमोटिव इलेक्ट्रॉनिक्स के लिए उपयुक्त टीवीएस डायोड का चयन करते समय विचार करने की आवश्यकता होती है:
1. Vnom सर्किट का सामान्य संचालन वोल्टेज है
2. Vmax सर्किट का अधिकतम प्रतिरोध वोल्टेज है
3यदि उछाल तरंगरूप घातीय/शक्ति प्रकार का है, तो कई संबंधित संकेतक हैं।
1) बनाम अधिकतम वृद्धि वोल्टेज
2) tp वृद्धि की अवधि और स्तर
3) Rs वृद्धि जनरेटर के आंतरिक प्रतिरोध का अनुकरण करता है
4) तरंग रूप चक्रों की संख्या (1/f)
4. अगर लहर एक डीसी तरंग रूप है, आप ध्यान देना चाहिए
1) वीडीसी डीसी सर्ज वोल्टेज
2) tp बढ़त की अवधि
3) Rs वृद्धि जनरेटर के आंतरिक प्रतिरोध का अनुकरण करता है
5. परिवेश के तापमान पर विचार करें
6चयनित सुरक्षा उपकरण के पैकेज आकार पर विचार करें।
7यदि संरक्षित सर्किट एक डिजिटल सिग्नल सर्किट है, तो निम्नलिखित बिंदुओं पर विचार किया जाना चाहिएः
1) संकेत वोल्टेज की आवृत्ति
2) उछाल संकेत के तरंग रूप के उदय और पतन के समय
3) सर्किट द्वारा अनुमत अधिकतम क्षमता आकार।
