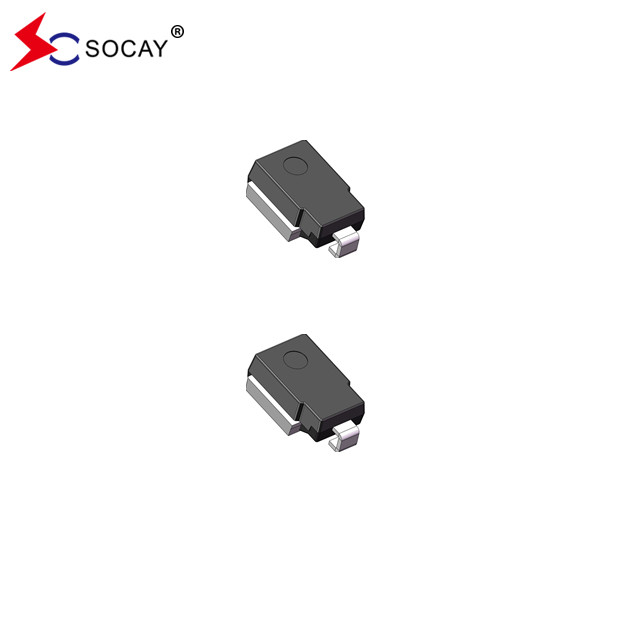

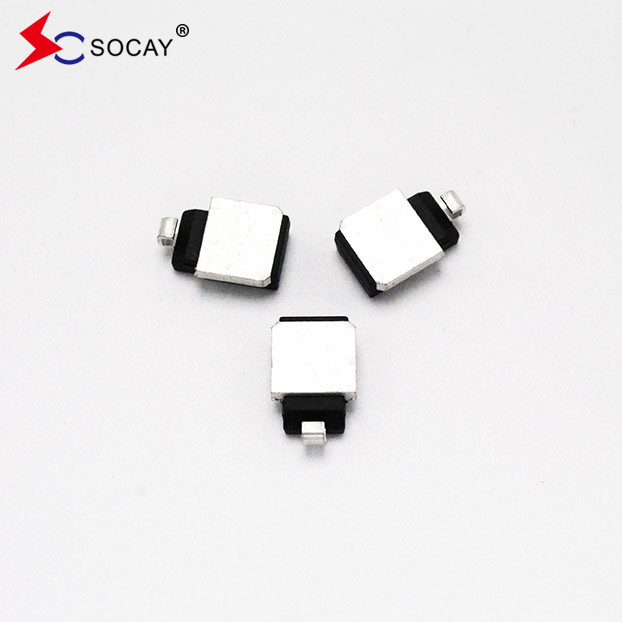

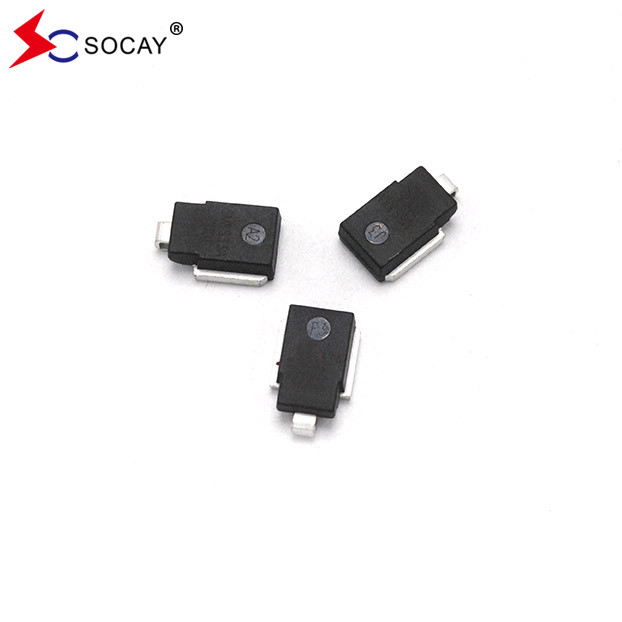

RoHS अनुपालन सर्किट सुरक्षा घटक SM8S20CAG सतह माउंट TVS SMD डायोड
डाटाशीट:SM8SXXG श्रृंखला_v2309.1.pdf
विवरण:
SM8S श्रृंखला विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं द्वारा प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन की गई है।
| भाग संख्या |
कामकाजी चोटी पीछे की ओर वोल्टेज Vआरडब्ल्यूएम (V) |
विखंडन वोल्टेज वीBR (V) |
परीक्षण करंट मैंटी (एमए) |
अधिकतम रिवर्स लीक मैंआर @वीआरडब्ल्यूएम (μA) |
अधिकतम मैंआर@वीआरडब्ल्यूएमटीJ=175°C (μA) |
अधिकतम उल्टाउछालवर्तमान मैंपीपी(A)① |
अधिकतम क्लैंपिंग वोल्टेज वीसी @मैंपीपी (V) |
||
| यूनिट | दो | एममें. | एमकुल्हाड़ी. | ||||||
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
|
नोट्स: 1.सर्ज करंट तरंग रूप 10/1000μS तरंग रूप में परिभाषित किया गया है। 2.सभी प्रकारों के लिए अधिकतम VF= I पर 1.8 VF= 100 एक 8.3 एमएस पर मापा एकल आधा साइन-वेव या समकक्ष वर्ग तरंग, कार्य चक्र = प्रति 4 धड़कनों मिनट अधिकतम। |
|||||||||
विशेषताएं:
उत्पाद के विद्युत मापदंडः
1शक्तिः 6600W
2कामकाजी वोल्टेज: 10.0-43.0V
3वर्तमानः 388-95.1A
4. एकतरफा/दोतरफा ध्रुवीयता प्रदान करें
5. कम अग्रिम वोल्टेज गिरावट और कम रिसाव वर्तमान
6. उच्च वृद्धि क्षमता
7जंक्शन निष्क्रियता अनुकूलन डिजाइन निष्क्रियता एनिसोट्रोपिक सुधार प्रौद्योगिकी
8. टीजे = 175°C, उच्च विश्वसनीयता और मोटर वाहन आवश्यकताओं के लिए उपयुक्त
9. आईएसओ 7637-2 वृद्धि विनिर्देशों के अनुरूप (परीक्षण की शर्तों में परिवर्तन)
10. जे-एसटीडी-020 के अनुसार एमएसएल स्तर 1 का अनुपालन करें, अधिकतम एलएफ पीक मान 245°C है
11. AEC-Q101 आवश्यकताओं के अनुरूप
आवेदनः
ऑटोमोटिव सुरक्षा।
SM8S श्रृंखला के ऑटोमोटिव ग्रेड TVS डायोड के विशिष्ट अनुप्रयोग:
1. सिग्नल और बिजली लाइनों में टीवीएस डायोड जोड़ने से माइक्रोप्रोसेसर या माइक्रोकंट्रोलर को विद्युत स्थैतिक डिस्चार्ज प्रभाव जैसे क्षणिक वृद्धि के कारण खराबी होने से रोका जा सकता है,एसी बिजली के बढ़ते प्रवाह और स्विचिंग पावर सप्लाई शोर.
2इलेक्ट्रोस्टैटिक डिस्चार्ज प्रभाव 10,000V और 60A से अधिक की धड़कनें जारी कर सकता है, और 10ms तक रह सकता है; जबकि सामान्य TTL उपकरण 30ms से अधिक की 10V धड़कनों का सामना करने पर क्षतिग्रस्त हो जाएंगे।टीवीएस डायोड प्रभावी ढंग से धड़कनों को अवशोषित कर सकते हैं जो डिवाइस को नुकसान पहुंचा सकते हैं और बसों के बीच स्विच करने से होने वाले हस्तक्षेप को समाप्त कर सकते हैं.
3सिग्नल लाइन और ग्राउंड के बीच टीवीएस ट्यूब को रखने से डेटा और कंट्रोल बस को अनावश्यक शोर से प्रभावित होने से रोका जा सकता है।
