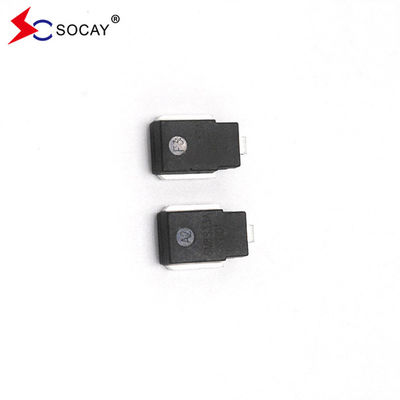

एक दिशात्मक टीवीएस डायोड SM8S20AG, ऑटोमोबाइल सुरक्षा के लिए AEC-Q101 योग्यता को पूरा करें
डाटाशीट:SM8SXXG श्रृंखला_v2309.1.pdf
विवरण:
SM8S श्रृंखला विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं द्वारा प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन की गई है।
| भाग संख्या |
कामकाजी चोटी पीछे की ओर वोल्टेज Vआरडब्ल्यूएम (V) |
विखंडन वोल्टेज वीBR (V) |
परीक्षण करंट मैंटी (एमए) |
अधिकतम रिवर्स लीक मैंआर @वीआरडब्ल्यूएम (μA) |
अधिकतम मैंआर@वीआरडब्ल्यूएमटीJ=175°C (μA) |
अधिकतम उल्टाउछालवर्तमान मैंपीपी(A)① |
अधिकतम क्लैंपिंग वोल्टेज वीसी @मैंपीपी (V) |
||
| यूनिट | दो | एममें. | एमकुल्हाड़ी. | ||||||
| SM8S20AG | SM8S20CAG | 20.0 | 22.2 | 24.5 | 5.0 | 10 | 150 | 204 | 32.4 |
| SM8S22AG | SM8S22CAG | 22.0 | 24.4 | 26.9 | 5.0 | 10 | 150 | 186 | 35.5 |
| SM8S24AG | SM8S24CAG | 24.0 | 26.7 | 29.5 | 5.0 | 10 | 150 | 170 | 38.9 |
| SM8S26AG | SM8S26CAG | 26.0 | 28.9 | 31.9 | 5.0 | 10 | 150 | 157 | 42.1 |
| SM8S28AG | SM8S28CAG | 28.0 | 31.1 | 34.4 | 5.0 | 10 | 150 | 145 | 45.4 |
| SM8S30AG | SM8S30CAG | 30.0 | 33.3 | 36.8 | 5.0 | 10 | 150 | 136 | 48.4 |
| SM8S33AG | SM8S33CAG | 33.0 | 36.7 | 40.6 | 5.0 | 10 | 150 | 124 | 53.3 |
| SM8S36AG | SM8S36CAG | 36.0 | 40.0 | 44.2 | 5.0 | 10 | 150 | 114 | 58.1 |
| SM8S40AG | SM8S40CAG | 40.0 | 44.4 | 49.1 | 5.0 | 10 | 150 | 102 | 64.5 |
| SM8S43AG | SM8S43CAG | 43.0 | 47.8 | 52.8 | 5.0 | 10 | 150 | 95.1 | 69.4 |
| SM8S45AG | SM8S45CAG | 45.0 | 50.0 | 55.3 | 5.0 | 10 | 150 | 90.8 | 72.7 |
| SM8S48AG | SM8S48CAG | 48.0 | 53.3 | 58.9 | 5.0 | 10 | 150 | 85.3 | 77.4 |
| SM8S51AG | SM8S51CAG | 51.0 | 56.7 | 62.7 | 5.0 | 10 | 150 | 80.1 | 82.4 |
| SM8S54AG | SM8S54CAG | 54.0 | 60.0 | 66.3 | 5.0 | 10 | 150 | 75.8 | 87.1 |
| SM8S58AG | SM8S58CAG | 58.0 | 64.4 | 71.2 | 5.0 | 10 | 150 | 70.5 | 93.6 |
| SM8S60AG | SM8S60CAG | 60.0 | 66.7 | 73.7 | 5.0 | 10 | 150 | 68.2 | 96.8 |
| SM8S64AG | SM8S64CAG | 64.0 | 71.1 | 78.6 | 5.0 | 10 | 150 | 64.1 | 103.0 |
| SM8S70AG | SM8S70CAG | 70.0 | 77.8 | 86.0 | 5.0 | 10 | 150 | 58.4 | 113.0 |
| SM8S75AG | SM8S75CAG | 75.0 | 83.3 | 92.1 | 5.0 | 10 | 150 | 54.5 | 121.0 |
| SM8S78AG | SM8S78CAG | 78.0 | 86.7 | 95.8 | 5.0 | 10 | 150 | 52.4 | 126.0 |
| SM8S85AG | SM8S85CAG | 85.0 | 94.4 | 104.0 | 5.0 | 10 | 150 | 48.2 | 137.0 |
|
नोट्स: 1.सर्ज करंट तरंग रूप 10/1000μS तरंग रूप में परिभाषित किया गया है। 2.सभी प्रकारों के लिए अधिकतम VF= I पर 1.8 VF= 100 एक 8.3 एमएस पर मापा एकल आधा साइन-वेव या समकक्ष वर्ग तरंग, कार्य चक्र = प्रति 4 धड़कनों मिनट अधिकतम। |
|||||||||
विशेषताएं:
अनुकूलित ग्लास निष्क्रिय चिप।
टीJ=175°C क्षमता उच्च विश्वसनीयता और ऑटोमोटिव आवश्यकता के लिए उपयुक्त है।
6600W पीक पल्स पावर क्षमता 10/1000μs तरंग रूप के साथ, दोहराव दर (कार्य चक्र): 0.01 %।
ISO7637-2 5a/5b और ISO 16750 लोड डंप परीक्षण (परीक्षण की स्थिति के अनुसार भिन्न) को पूरा करें।
AEC-Q101 योग्यता को पूरा करें।
कम लीक करंट।
कम अग्रिम वोल्टेज गिरावट।
उत्कृष्ट क्लैंपिंग क्षमता।
बहुत तेज़ प्रतिक्रिया समय।
RoHS अनुपालन.
आवेदनः
ऑटोमोटिव सुरक्षा।
