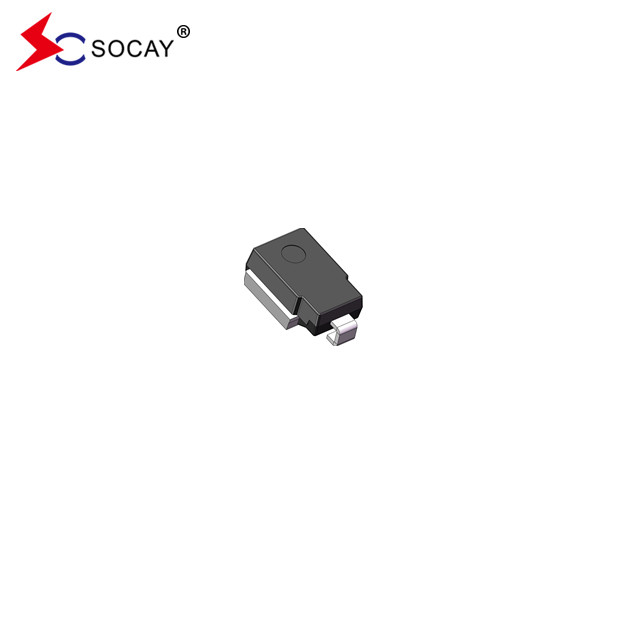

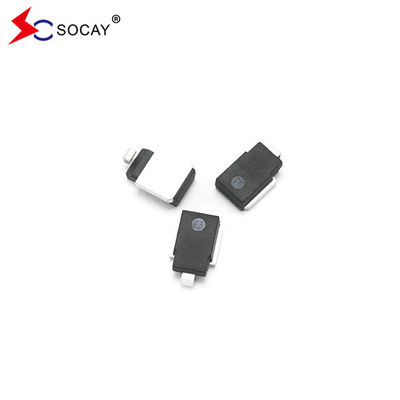

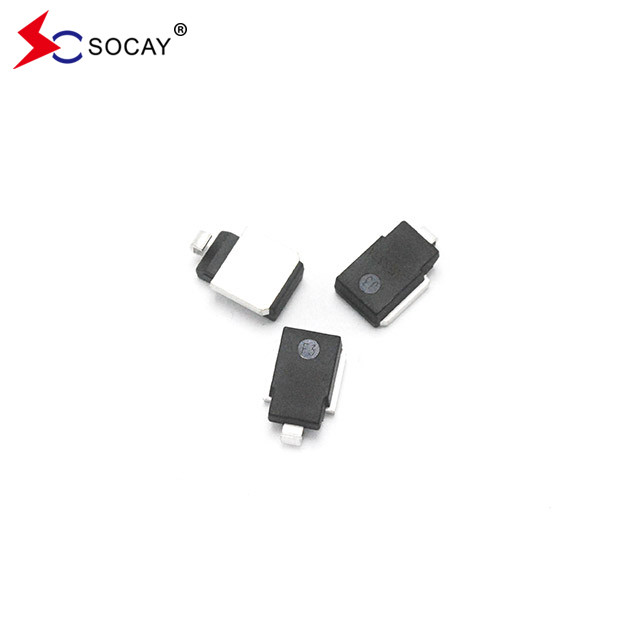

SOCAY SM8S श्रृंखला TVS डायोड SM8S33AG, ऑटोमोटिव सुरक्षा के लिए बेस्ट सेलर
डाटाशीट:SM8SXXG श्रृंखला_v2309.1.pdf
विवरण:
SM8S श्रृंखला विशेष रूप से बिजली और अन्य क्षणिक वोल्टेज घटनाओं द्वारा प्रेरित वोल्टेज परिवर्तनों से संवेदनशील इलेक्ट्रॉनिक उपकरणों की रक्षा के लिए डिज़ाइन की गई है।
| भाग संख्या |
कामकाजी चोटी पीछे की ओर वोल्टेज Vआरडब्ल्यूएम (V) |
विखंडन वोल्टेज वीBR (V) |
परीक्षण करंट मैंटी (एमए) |
अधिकतम रिवर्स लीक मैंआर @वीआरडब्ल्यूएम (μA) |
अधिकतम मैंआर@वीआरडब्ल्यूएमटीJ=175°C (μA) |
अधिकतम उल्टाउछालवर्तमान मैंपीपी(A)① |
अधिकतम क्लैंपिंग वोल्टेज वीसी @मैंपीपी (V) |
||
| यूनिट | दो | एममें. | एमकुल्हाड़ी. | ||||||
| SM8S33AG | SM8S33CAG | 33.0 | 36.7 | 40.6 | 5.0 | 10 | 150 | 124 | 53.3 |
|
नोट्स: 1.सर्ज करंट तरंग रूप 10/1000μS तरंग रूप में परिभाषित किया गया है। 2.सभी प्रकारों के लिए अधिकतम VF= I पर 1.8 VF= 100 एक 8.3 एमएस पर मापा एकल आधा साइन-वेव या समकक्ष वर्ग तरंग, कार्य चक्र = प्रति 4 धड़कनों मिनट अधिकतम। |
|||||||||
विशेषताएं:
अनुकूलित ग्लास निष्क्रिय चिप।
टीJ=175°C क्षमता उच्च विश्वसनीयता और ऑटोमोटिव आवश्यकता के लिए उपयुक्त है।
6600W पीक पल्स पावर क्षमता 10/1000μs तरंग रूप के साथ, दोहराव दर (कार्य चक्र): 0.01 %।
ISO7637-2 5a/5b और ISO 16750 लोड डंप परीक्षण (परीक्षण की स्थिति के अनुसार भिन्न) को पूरा करें।
AEC-Q101 योग्यता को पूरा करें।
कम लीक करंट।
कम अग्रिम वोल्टेज गिरावट।
उत्कृष्ट क्लैंपिंग क्षमता।
बहुत तेज़ प्रतिक्रिया समय।
RoHS अनुपालन.
आवेदनः
ऑटोमोटिव सुरक्षा।
