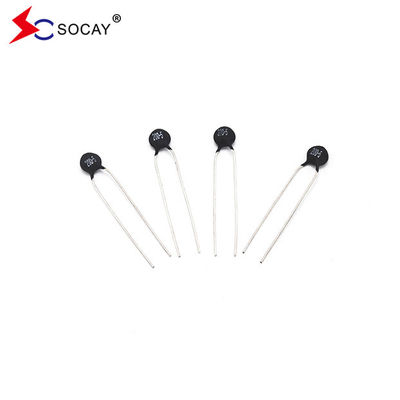

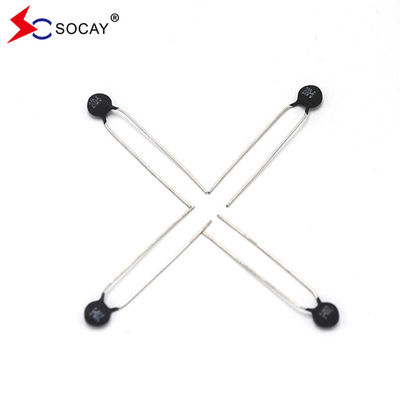

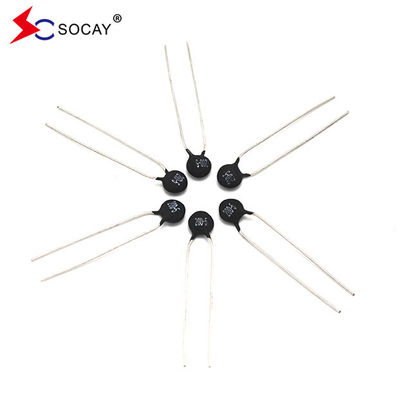

फ5 मिमी पावर एनटीसी थर्मिस्टोर 47μF MF72-SCN5D-5 इनरुश करंट को सीमित करने के लिए
डाटाशीट:MF72-SCN5D-5_v2105.1.pdf
विशेषताएं:
|
| भागसंख्या |
प्रतिरोध 25 वर्ष की आयु में°C ±20% |
मैक्स. अनुमेय Wकाम करना सीउधार |
आरअस्तित्व लोड के तहत (mΩ) |
विसर्जन कारक |
ताप समय निरंतर |
अधिकतम अनुमेय क्षमता @240Vac |
| आर25(ओ) | मैंअधिकतम(A) | (mओ) | δ(mW/°C) | τ(सेक) | C ((uF) | |
| MF72-SCN5D-5 | 5 | 1 | 353 | 6 | 20 | 47 |
| मैंटिम | परीक्षण की शर्तें/विधि | परीक्षण परिणाम |
|
तन्य शक्ति टर्मिनलों के |
प्रत्येक लीड पर 1 सेकंड के लिए 3.0 किलोग्राम भार के साथ शरीर को बांधें। | कोई तोड़फोड़ और क्षति नहीं |
|
झुकाना शक्ति टीएर्मिनल |
एक टर्मिनल वक्र 90 पर 1.0 किलोग्राम के शरीर के हाथ को स्थिर किया और फिर वापस वापस। | कोई तोड़फोड़ और क्षति नहीं |
| मिलाप करने की क्षमता | जब सीसा के तार को 25 प्रतिशत राल प्रवाह में डुबोए जाने के बाद 3 सेकंड के लिए 235 ± 5 °C की स्नान में डुबोया गया तो सीसा के तार की सतह का मिलाप क्षमता अनुपात 95% से अधिक होना चाहिए। | 95% से अधिक मिलाप क्षमता |
| अस्थायी चक्र परीक्षण |
(-40°C×→+25°C×3 मिनट) × 5चक्र (-85°C×→+25°C×3 मिनट) × 5चक्र |
∆ΔR/R≤ ±20 % |
| आर्द्रता परीक्षण | 45°C 95% आरएच × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| लोड जीवन | 6 एएमपी × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| इन्सुलेशन परीक्षण | डीसी 700 वी |
R≥500M
|
एनटीसी के बारे में
एनटीसी थर्मिस्टोर एक प्रतिरोध है जिसका प्रतिरोध तापमान के साथ बदलता है। एनटीसी "नकारात्मक तापमान गुणांक" के लिए खड़ा है, जिसका अर्थ है नकारात्मक तापमान गुणांक।इसका मतलब यह है कि जैसे-जैसे तापमान बढ़ता है, एनटीसी थर्मिस्टोर के प्रतिरोध मूल्य में कमी आएगी।
एनटीसी थर्मिस्टर्स का उपयोग आमतौर पर तापमान को मापने और नियंत्रित करने के लिए किया जाता है। उदाहरण के लिए, उनका उपयोग तापमान सेंसर में किया जा सकता है जैसे कि बैटरी तापमान को मापने वाले,तापमान नियंत्रक जो घरेलू हीटिंग प्रणालियों को नियंत्रित करते हैंजब एनटीसी थर्मिस्टोर को उस स्थान पर रखा जाता है जहां तापमान को मापने या नियंत्रित करने की आवश्यकता होती हैयह तापमान परिवर्तन को प्रतिबिंबित करेगा और तदनुसार प्रतिरोध मूल्य को बदल देगातापमान में परिवर्तन प्रतिरोध मूल्य में परिवर्तन को मापकर गणना की जाती है।
इसके अतिरिक्त, एनटीसी थर्मिस्टर्स का उपयोग सर्किट में तापमान मुआवजे के लिए भी व्यापक रूप से किया जाता है। जब इलेक्ट्रॉनिक घटक काम कर रहे होते हैं, तो तापमान परिवर्तन के कारण उनके विद्युत गुण बदल जाएंगे,और एनटीसी थर्मिस्टर्स का उपयोग इस परिवर्तन की भरपाई के लिए किया जा सकता हैउदाहरण के लिए, सर्किट में एनटीसी थर्मिस्टर्स का प्रयोग सर्किट के कार्य प्रदर्शन को कुछ हद तक स्थिर कर सकता है।
एनटीसी थर्मिस्टर्स का व्यापक रूप से उद्योग, ऑटोमोबाइल, घरों और अन्य क्षेत्रों में उपयोग किया जाता है, और आमतौर पर सेंसर और इलेक्ट्रॉनिक घटकों का उपयोग किया जाता है।
SOCAY के बारे में
हम निर्माता और आपूर्तिकर्ता हैं एनटीसी, डायोड ईसीटी निष्क्रिय घटकों चीन से 20 से अधिक वर्षों. यदि आप किसी भी अनुरोध कृपया हमसे संपर्क करें स्वतंत्र रूप से.
