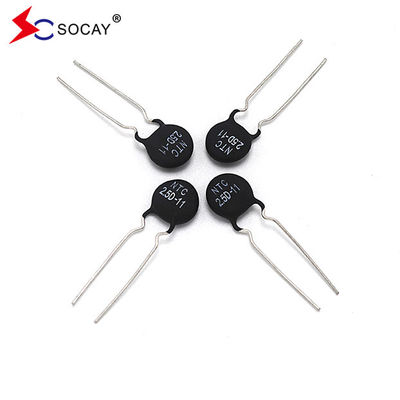

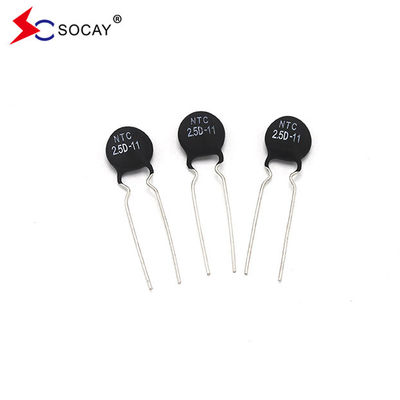

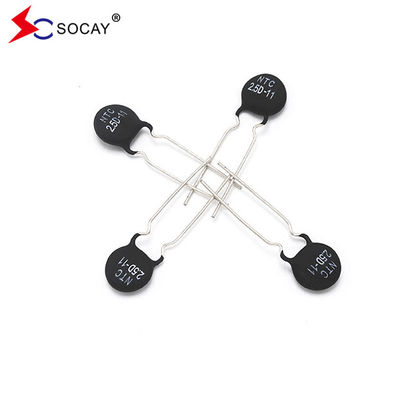

मूल कारखाना आपूर्ति MF72-SCN2.5D-11 25°C पर प्रतिरोध 2.5Ω±20% एनटीसी थर्मिस्टोर 95mΩ लोड के तहत प्रतिरोध
डाटाशीट:MF72-SCN2.5D-11_v2105.1.pdf
| भागसंख्या |
प्रतिरोध 25 वर्ष की आयु में°C ±20% |
मैक्स. अनुमेय Wकाम करना सीउधार |
आरअस्तित्व लोड के तहत (mΩ) |
विसर्जन कारक |
ताप समय निरंतर |
| आर25(ओ) | मैंअधिकतम(A) | (mओ) | δ(mW/°C) | τ(सेक) | |
| MF72-SCN2.5D-11 | 2.5 | 5 | 95 | 13 | 43 |
विशेषताएं:
|
अनुप्रयोग:
|
u स्विच मोड पावर सप्लाई u विद्युत मोटर u ट्रांसफार्मर u एडाप्टर u प्रोजेक्टर u हलोजन दीपक u एलईडी ड्राइवर सर्किट |
उत्पादों के भंडारण की शर्तें:
|
u भंडारण की शर्तें: भंडारण तापमानः -10°C ~ +40°C. सापेक्ष आर्द्रताः ≤ 75% आरएच. संक्षारक वायुमंडल और सूर्य के प्रकाश से दूर रखें। भंडारण की अवधिः 1 वर्ष.
|
| भाग संख्या | प्रकार L | मात्रा (पीसी/बैग) |
| MF72-SCN2.5D-11 | Lछोटा | 1000 |
| Lलम्बा | 500 |
| मैंटिम | परीक्षण की शर्तें/विधि | परीक्षण परिणाम |
|
तन्य शक्ति टर्मिनलों के |
प्रत्येक लीड पर 1 सेकंड के लिए 3.0 किलोग्राम भार के साथ शरीर को बांधें। | कोई तोड़फोड़ और क्षति नहीं |
|
झुकाना शक्ति टीएर्मिनल |
एक टर्मिनल वक्र 90 पर 1.0 किलोग्राम के शरीर के हाथ को स्थिर किया और फिर वापस वापस। | कोई तोड़फोड़ और क्षति नहीं |
| मिलाप करने की क्षमता | जब सीसा के तार को 25 प्रतिशत राल प्रवाह में डुबोए जाने के बाद 3 सेकंड के लिए 235 ± 5 °C की स्नान में डुबोया गया तो सीसा के तार की सतह का मिलाप क्षमता अनुपात 95% से अधिक होना चाहिए। | 95% से अधिक मिलाप क्षमता |
| अस्थायी चक्र परीक्षण |
(-40°C×→+25°C×3 मिनट) × 5चक्र (-85°C×→+25°C×3 मिनट) × 5चक्र |
∆ΔR/R≤ ±20 % |
| आर्द्रता परीक्षण | 45°C 95% आरएच × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| लोड जीवन | 6 एएमपी × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| इन्सुलेशन परीक्षण | डीसी 700 वी | R≥500MΩ |
