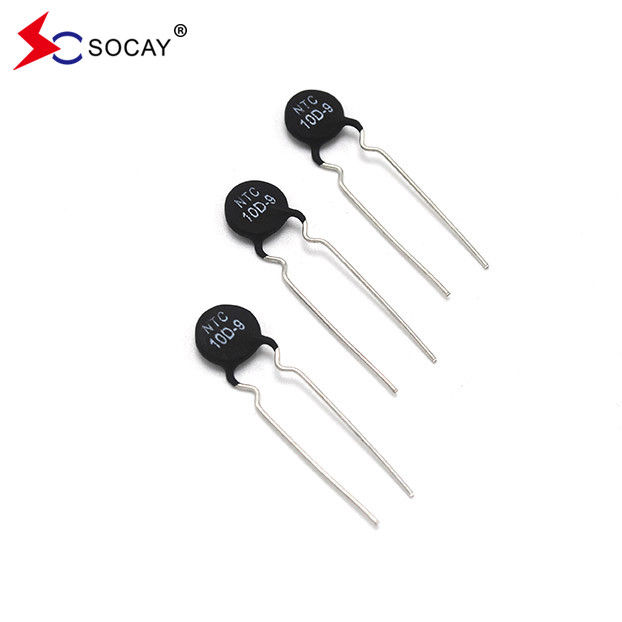

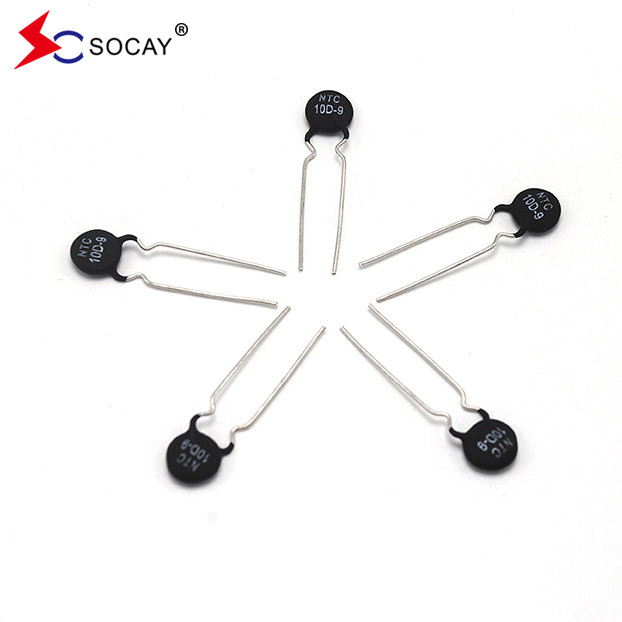

सोके एनटीसी एमएफ72 सीरीज एमएफ72-एससीएन10डी-9 पावर थर्मिस्टोर ट्रांसफार्मर/एडाप्टर/प्रोजेक्टर के लिए उपयुक्त
डाटाशीट:MF72-SCN10D-9_v2105.1.pdf
| भागसंख्या |
प्रतिरोध 25 वर्ष की आयु में°C ±20% |
मैक्स. अनुमेय Wकाम करना सीउधार |
आरअस्तित्व लोड के तहत (mΩ) |
विसर्जन कारक |
ताप समय निरंतर |
अधिकतम अनुमेय क्षमता @240Vac |
| आर25(ओ) | मैंअधिकतम(A) | (mओ) | δ(mW/°C) | τ(सेक) | C ((uF) | |
| MF72-SCN10D-9 | 10 | 2 | 458 | 11 | 32 | 110 |
मुख्य सामग्री
सर्किट पर श्रृंखला में जुड़ा, कमरे के तापमान पर, एनटीसी प्रतिरोध मूल्य बड़ा है, सर्किट जुड़ा हुआ है क्षण में, एक वर्तमान सीमित भूमिका निभा सकते हैं; जब सर्किट सामान्य रूप से काम करता है,एनटीसी के कारण तापमान में वृद्धि के कारण पारित कर रहे वर्तमान, इस समय प्रतिरोध मूल्य गिरता है, सर्किट के सामान्य संचालन को प्रभावित नहीं करेगा।
विशेषताएं:
|
उत्पादों के भंडारण की शर्तें:
|
u भंडारण की शर्तें: भंडारण तापमानः -10°C ~ +40°C. सापेक्ष आर्द्रताः ≤ 75% आरएच. संक्षारक वायुमंडल और सूर्य के प्रकाश से दूर रखें। भंडारण की अवधिः 1 वर्ष.
|
| भाग संख्या | प्रकार L | मात्रा (पीसी/बैग) |
| MF72-SCN10D-9 | Lछोटा | 1000 |
| Lलम्बा | 500 |
| मैंटिम | परीक्षण की शर्तें/विधि | परीक्षण परिणाम |
|
तन्य शक्ति टर्मिनलों के |
प्रत्येक लीड पर 1 सेकंड के लिए 3.0 किलोग्राम भार के साथ शरीर को बांधें। | कोई तोड़फोड़ और क्षति नहीं |
|
झुकाना शक्ति टीएर्मिनल |
एक टर्मिनल वक्र 90 पर 1.0 किलोग्राम के शरीर के हाथ को स्थिर किया और फिर वापस वापस। | कोई तोड़फोड़ और क्षति नहीं |
| मिलाप करने की क्षमता | जब सीसा के तार को 25 प्रतिशत राल प्रवाह में डुबोए जाने के बाद 3 सेकंड के लिए 235 ± 5 °C की स्नान में डुबोया गया तो सीसा के तार की सतह का मिलाप क्षमता अनुपात 95% से अधिक होना चाहिए। | 95% से अधिक मिलाप क्षमता |
| अस्थायी चक्र परीक्षण |
(-40°C×→+25°C×3 मिनट) × 5चक्र (-85°C×→+25°C×3 मिनट) × 5चक्र |
∆ΔR/R≤ ±20 % |
| आर्द्रता परीक्षण | 45°C 95% आरएच × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| लोड जीवन | 6 एएमपी × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| इन्सुलेशन परीक्षण | डीसी 700 वी |
R≥500MΩ
|
एनटीसी कार्य सिद्धांत
सर्किट पर श्रृंखला में जुड़ा, कमरे के तापमान पर, एनटीसी प्रतिरोध मूल्य बड़ा है, सर्किट जुड़ा हुआ है क्षण में, एक वर्तमान सीमित भूमिका निभा सकते हैं; जब सर्किट सामान्य रूप से काम करता है,एनटीसी के कारण तापमान में वृद्धि के कारण पारित कर रहे वर्तमान, इस समय प्रतिरोध मूल्य गिरता है, सर्किट के सामान्य संचालन को प्रभावित नहीं करेगा।
