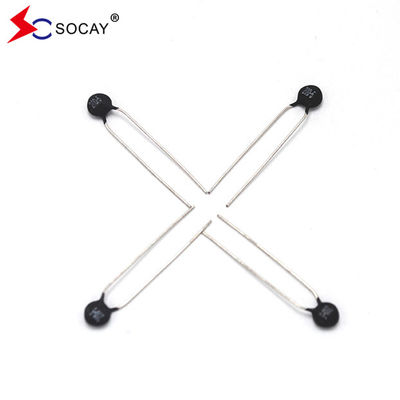

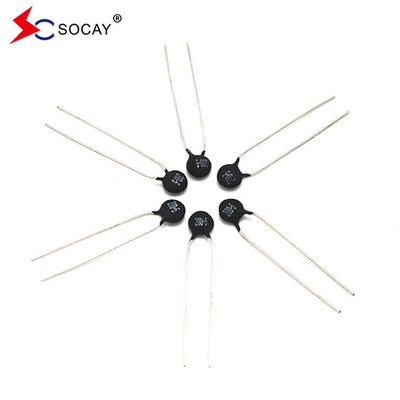

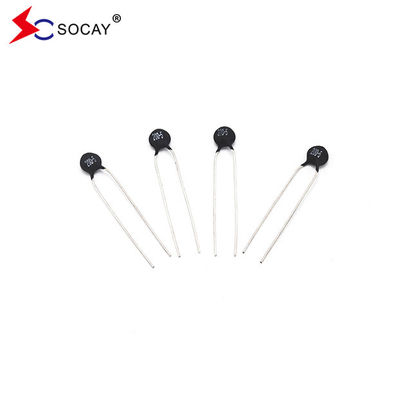

10Ω नकारात्मक तापमान गुणांक थर्मिस्टोर MF72-SCN10D-5 771mΩ लोड के तहत प्रतिरोध
डाटाशीट:MF72-SCN10D-5_v2105.1.pdf
| भागसंख्या |
प्रतिरोध 25 वर्ष की आयु में°C ±20% |
मैक्स. अनुमेय Wकाम करना सीउधार |
आरअस्तित्व लोड के तहत (mΩ) |
विसर्जन कारक |
ताप समय निरंतर |
अधिकतम अनुमेय क्षमता @240Vac |
| आर25(ओ) | मैंअधिकतम(A) | (mओ) | δ(mW/°C) | τ(सेक) | C ((uF) | |
| MF72-SCN10D-5 | 10 | 0.7 | 771 | 6 | 20 | 47 |
विशेषताएं:
|
चयन विधि
अधिकतम परिवेश तापमान के आधार पर शून्य शक्ति प्रतिरोध।
अधिकतम परिवेश के तापमान पर अधिकतम स्थिर स्थिति का वर्तमान ग्राहक के अधिकतम दीर्घकालिक परिचालन वर्तमान से अधिक है, एक सीमा के साथ।
अनुप्रयोग:
बिजली की आपूर्ति, एडाप्टर, पीडी फास्ट चार्जर, इलेक्ट्रॉनिक मोटर्स आदि को स्विच करना
उत्पादों के भंडारण की शर्तें:
|
u भंडारण की शर्तें: भंडारण तापमानः -10°C ~ +40°C. सापेक्ष आर्द्रताः ≤ 75% आरएच. संक्षारक वायुमंडल और सूर्य के प्रकाश से दूर रखें। भंडारण की अवधिः 1 वर्ष.
|
| मैंटिम | परीक्षण की शर्तें/विधि | परीक्षण परिणाम |
|
तन्य शक्ति टर्मिनलों के |
प्रत्येक लीड पर 1 सेकंड के लिए 3.0 किलोग्राम भार के साथ शरीर को बांधें। | कोई तोड़फोड़ और क्षति नहीं |
|
झुकाना शक्ति टीएर्मिनल |
एक टर्मिनल वक्र 90 पर 1.0 किलोग्राम के शरीर के हाथ को स्थिर किया और फिर वापस वापस। | कोई तोड़फोड़ और क्षति नहीं |
| मिलाप करने की क्षमता | जब सीसा के तार को 25 प्रतिशत राल प्रवाह में डुबोए जाने के बाद 3 सेकंड के लिए 235 ± 5 °C की स्नान में डुबोया गया तो सीसा के तार की सतह का मिलाप क्षमता अनुपात 95% से अधिक होना चाहिए। | 95% से अधिक मिलाप क्षमता |
| अस्थायी चक्र परीक्षण |
(-40°C×→+25°C×3 मिनट) × 5चक्र (-85°C×→+25°C×3 मिनट) × 5चक्र |
∆ΔR/R≤ ±20 % |
| आर्द्रता परीक्षण | 45°C 95% आरएच × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| लोड जीवन | 6 एएमपी × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| इन्सुलेशन परीक्षण | डीसी 700 वी | R≥500MΩ |
