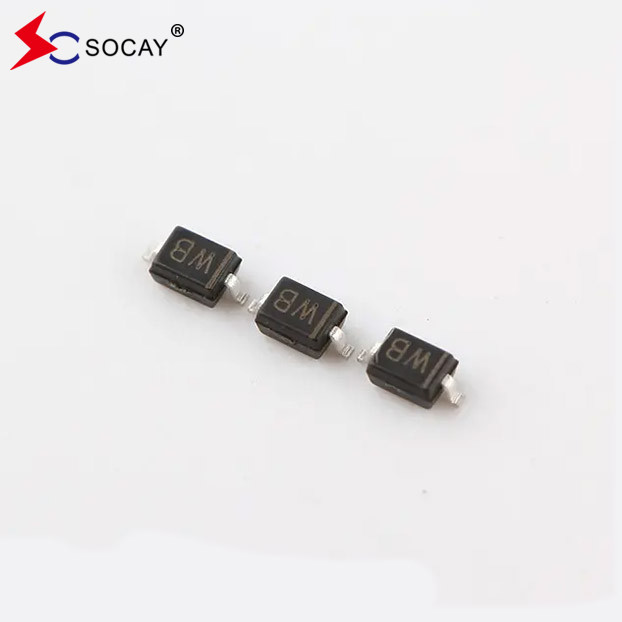

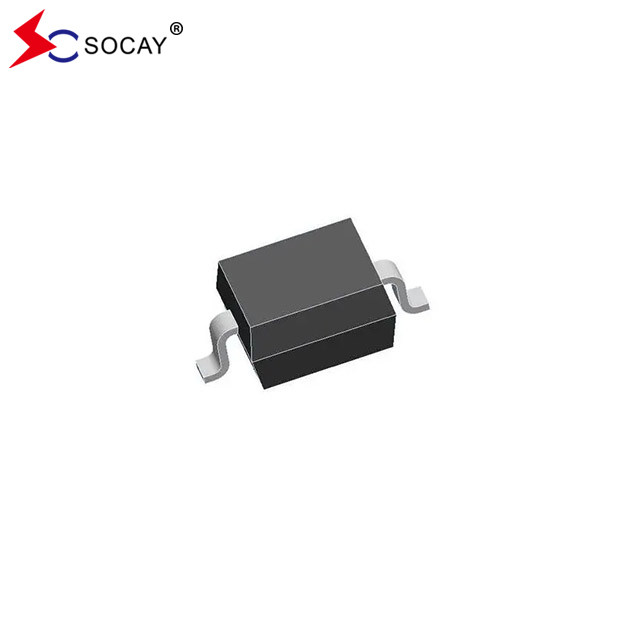

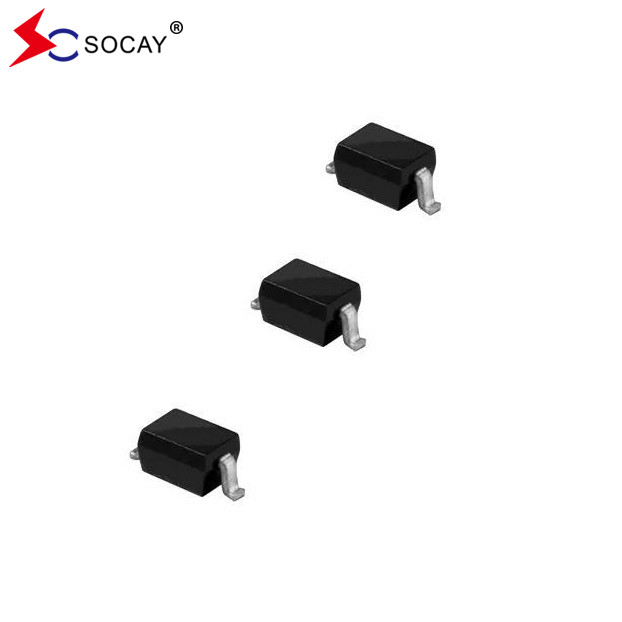

SOD-323 पैकेज ज़ेनर डायोड BZT52C2V4S 2.4V 200mW इलेक्ट्रॉनिक घटक BOM सेवा
ज़ेनर डायोड DATASHEET:BZT52C2V4S~BZT52C75S ((SOD-323)_v2106.1.pdf
ज़ेनर डायोड विशेषताएंः
ज़ेनर डायोड के पूर्ण अधिकतम रेटिंग्स (TA=25°C):
| पैरामीटर | प्रतीक | मूल्य | इकाइयां |
| शक्ति का अपव्यय (नोट 1) | पीD | 200 | mW |
| जंक्शन तापमान | टीJ | 150 | °C |
| भंडारण तापमान | टीएसटीजी | -55 से +150 | °C |
| अधिकतम नियामक करंट | मैंZM | पीD/ VZ | mA |
नोट1: सिरेमिक पीसीबी पर लगे उपकरणः 7.6 मिमी x 9.4 मिमी x 0.87 मिमी पैड क्षेत्रफल 25 मिमी के साथ2.
ज़ेनर डायोड की विद्युत विशेषताएं (TA=25°C):
|
भाग संख्या |
ज़ेनर वोल्टेज रेंज (नोट 2) |
अधिकतम ज़ेनर प्रतिबाधा (नोट 3) |
अधिकतम रिसाव धारा (नोट 2) | ||||||
| वीZ@ मैंZT | ZZT@ मैंZT | ZZK@ मैंZK | मैंआर@ Vआर | ||||||
| नाम. ((V) | मिन. ((V) | अधिकतम. ((V) | (Ω) | (एमए) | (Ω) | (एमए) | (μA) | (V) | |
| BZT52C2V4S | 2.4 | 2.20 | 2.60 | 100 | 5.0 | 600 | 1.0 | 50 | 1.0 |
| BZT52C2V7S | 2.7 | 2.50 | 2.90 | 100 | 5.0 | 600 | 1.0 | 20 | 1.0 |
| BZT52C3V0S | 3.0 | 2.80 | 3.20 | 95 | 5.0 | 600 | 1.0 | 10 | 1.0 |
| BZT52C3V3S | 3.3 | 3.10 | 3.50 | 95 | 5.0 | 600 | 1.0 | 5 | 1.0 |
| BZT52C3V6S | 3.6 | 3.40 | 3.80 | 90 | 5.0 | 600 | 1.0 | 5 | 1.0 |
| BZT52C3V9S | 3.9 | 3.70 | 4.10 | 90 | 5.0 | 600 | 1.0 | 3 | 1.0 |
| BZT52C4V3S | 4.3 | 4.00 | 4.60 | 90 | 5.0 | 600 | 1.0 | 3 | 1.0 |
| BZT52C4V7S | 4.7 | 4.40 | 5.00 | 80 | 5.0 | 500 | 1.0 | 3 | 2.0 |
| BZT52C5V1S | 5.1 | 4.80 | 5.40 | 60 | 5.0 | 480 | 1.0 | 2 | 2.0 |
| BZT52C5V6S | 5.6 | 5.20 | 6.00 | 40 | 5.0 | 400 | 1.0 | 1 | 2.0 |
| BZT52C6V2S | 6.2 | 5.80 | 6.60 | 10 | 5.0 | 150 | 1.0 | 3 | 4.0 |
| BZT52C6V8S | 6.8 | 6.40 | 7.20 | 15 | 5.0 | 80 | 1.0 | 2 | 4.0 |
| BZT52C7V5S | 7.5 | 7.00 | 7.90 | 15 | 5.0 | 80 | 1.0 | 1 | 5.0 |
| BZT52C8V2S | 8.2 | 7.70 | 8.70 | 15 | 5.0 | 80 | 1.0 | 0.7 | 5.0 |
| BZT52C9V1S | 9.1 | 8.50 | 9.60 | 15 | 5.0 | 100 | 1.0 | 0.5 | 6.0 |
| BZT52C10S | 10 | 9.40 | 10.60 | 20 | 5.0 | 150 | 1.0 | 0.2 | 7.0 |
| BZT52C11S | 11 | 10.40 | 11.60 | 20 | 5.0 | 150 | 1.0 | 0.1 | 8.0 |
| BZT52C12S | 12 | 11.40 | 12.70 | 25 | 5.0 | 150 | 1.0 | 0.1 | 8.0 |
| BZT52C13S | 13 | 12.40 | 14.10 | 30 | 5.0 | 170 | 1.0 | 0.1 | 8.0 |
| BZT52C15S | 15 | 13.80 | 15.60 | 30 | 5.0 | 200 | 1.0 | 0.1 | 10.5 |
| BZT52C16S | 16 | 15.30 | 17.10 | 40 | 5.0 | 200 | 1.0 | 0.1 | 11.2 |
| BZT52C18S | 18 | 16.80 | 19.10 | 45 | 5.0 | 225 | 1.0 | 0.1 | 12.6 |
| BZT52C20S | 20 | 18.80 | 21.20 | 55 | 5.0 | 225 | 1.0 | 0.1 | 14.0 |
| BZT52C22S | 22 | 20.80 | 23.30 | 55 | 5.0 | 250 | 1.0 | 0.1 | 15.4 |
| BZT52C24S | 24 | 22.80 | 25.60 | 70 | 5.0 | 250 | 1.0 | 0.1 | 16.8 |
| BZT52C27S | 27 | 25.10 | 28.90 | 80 | 2.0 | 300 | 0.5 | 0.1 | 18.9 |
| BZT52C30S | 30 | 28.00 | 32.00 | 80 | 2.0 | 300 | 0.5 | 0.1 | 21.0 |
| BZT52C33S | 33 | 31.00 | 35.00 | 80 | 2.0 | 325 | 0.5 | 0.1 | 23.1 |
| BZT52C36S | 36 | 34.00 | 38.00 | 90 | 2.0 | 350 | 0.5 | 0.1 | 25.2 |
| BZT52C39S | 39 | 37.00 | 41.00 | 130 | 2.0 | 350 | 0.5 | 0.1 | 27.3 |
| BZT52C43S | 43 | 40.00 | 46.00 | 100 | 2.0 | 700 | 1.0 | 0.1 | 32.0 |
| BZT52C47S | 47 | 44.00 | 50.00 | 100 | 2.0 | 750 | 1.0 | 0.1 | 35.0 |
| BZT52C51S | 51 | 48.00 | 54.00 | 100 | 2.0 | 750 | 1.0 | 0.1 | 38.0 |
| BZT52C56S | 56 | 53.20 | 58.80 | 200 | 2.0 | 400 | 0.5 | 0.045 | 39.2 |
| BZT52C62S | 62 | 58.90 | 65.10 | 215 | 2.0 | 423 | 0.5 | 0.045 | 43.4 |
| BZT52C68S | 68 | 64.60 | 71.40 | 240 | 2.0 | 447 | 0.5 | 0.045 | 47.6 |
| BZT52C75S | 75 | 71.25 | 78.75 | 255 | 2.0 | 470 | 0.5 | 0.045 | 52.5 |
नोट 2: स्व-गर्म प्रभाव को कम करने के लिए प्रयोग की जाने वाली छोटी अवधि की परीक्षण धड़कन. नोट 3: f=1kHZ.
SOD-323 पैकेज ज़ेनर डायोड सर्किट आरेखः
SOD-323 पैकेज ज़ेनर डायोड आयाम:
SOD-323 पैकेज ज़ेनर डायोड ऑर्डर करने की जानकारीः
| भाग संख्या | पैकेज | नौवहन |

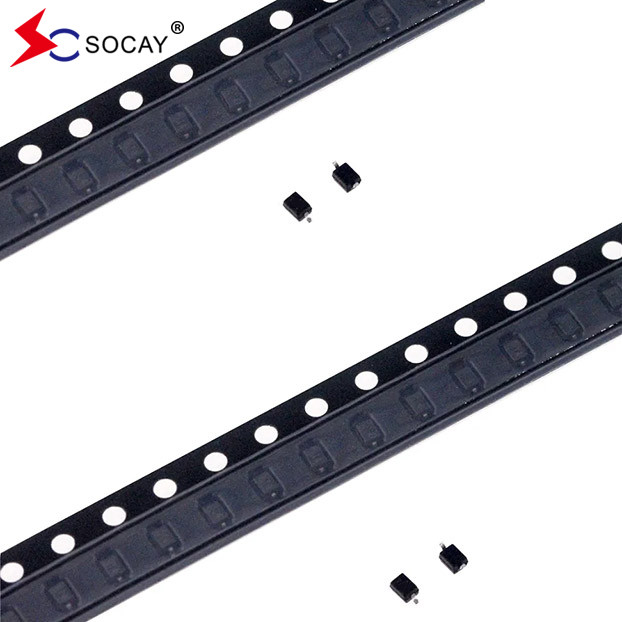

| BZT52C2V4S~BZT52C75S | SOD-323 | टेप और रील 3000 पीसीएस / 7 ′′ रील |
