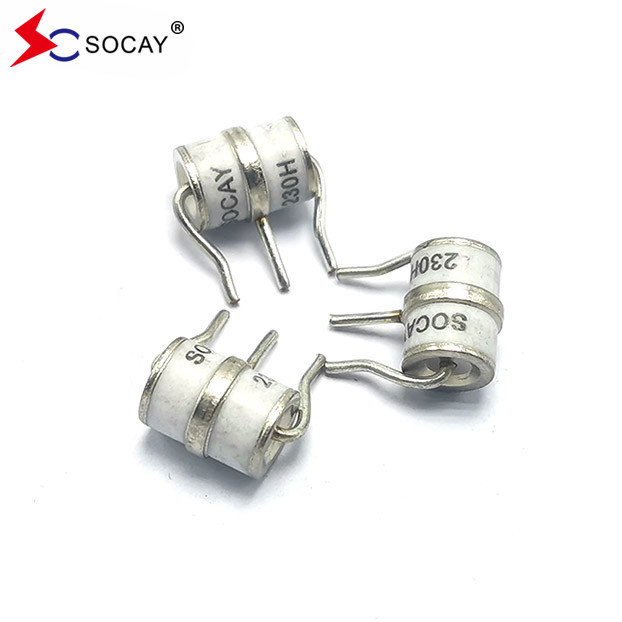

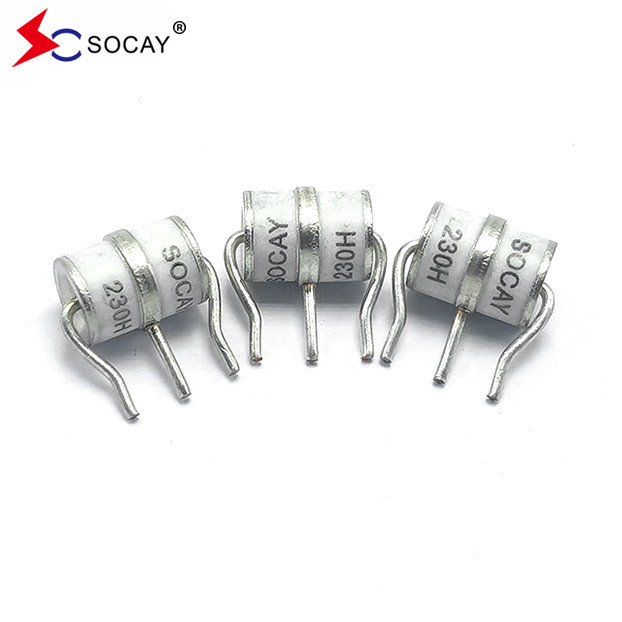

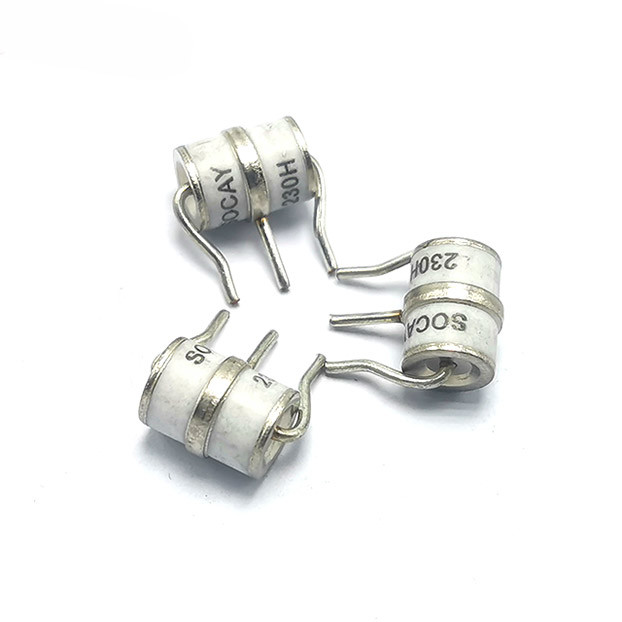

SOCAY रेडियल लीड डिवाइस GDT SC3E8-600HM, अल्ट्रा लो कैपेसिटी
डाटाशीट:SC3E8_v2308.1.pdf
| भाग संख्या | चिह्नित करना | डीसी स्पार्क ओवर वोल्टेज | अधिकतम आवेग स्पार्क-ओवर वोल्टेज | न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
|
नाममात्र आवेग डिस्चार्ज करंट |
अधिकतम आवेग डिस्चार्ज करंट | नाममात्रएआल्टरनेटिंग डिस्चार्ज करंट | जीवन की गति | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs 4) ±5 बार |
@8/20μs4) एक बार |
@50Hz4) 1सेक 10समय |
@10/1000μs 4) 300 बार |
|||
|
SC3E8-75HM SC3E8-75HMF SC3E8-75HP SC3E8-75H |
SOCAY 75H |
75V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | < 1.5 पीएफ | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-90HM SC3E8-90HMF SC3E8-90HP SC3E8-90H |
SOCAY 90H |
90V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | < 1.5 पीएफ | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-150HM SC3E8-150HMF SC3E8-150HP SC3E8-150H |
SOCAY 150H |
150V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | < 1.5 पीएफ | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-230HM SC3E8-230HMF SC3E8-230HP SC3E8-230H |
SOCAY 230H |
230V±20% | < 600 वी | < 700 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-250HM SC3E8-250HMF SC3E8-250HP SC3E8-250H |
SOCAY 250H |
250V±20% | < 600 वी | < 700 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-300HM SC3E8-300HMF SC3E8-300HP SC3E8-300H |
SOCAY 300H |
300V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-350HM SC3E8-350HMF SC3E8-350HP SC3E8-350H |
SOCAY 350H |
350V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-420HM SC3E8-420HMF SC3E8-420HP SC3E8-420H |
SOCAY 420H |
420V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-470HM SC3E8-470HMF SC3E8-470HP SC3E8-470H |
SOCAY 470H |
470V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-600HM SC3E8-600HMF SC3E8-600HP SC3E8-600H |
SOCAY 600H |
600V±20% | <1100V | <1200V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~25V | 20KA | 25KA | 20A | 200A |
|
SC3E8-800HM SC3E8-800HMF SC3E8-800HP SC3E8-800H |
SOCAY 800H |
800V±20% | <1200V | <1400V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~25V | 20KA | 25KA | 20A | 200A |
|
नोट्स: 1) आईटीयू-टी के.12 और जीबी/टी 9043-2008 के अनुसार शब्द 2) वितरण के समय AQL 0.65 स्तर II, DIN ISO 2859 3) केंद्र इलेक्ट्रोड के लिए टिप या अंगूठी इलेक्ट्रोड 4) केंद्र इलेक्ट्रोड के माध्यम से कुल धारा, क्रमशः अंगूठी इलेक्ट्रोड के माध्यम से आधा मूल्य |
|||||||||||
विशेषताएं:
गैर रेडियोधर्मी।
RoHS अनुपालन.
कम सम्मिलन हानि।
तेजी से बढ़ते संक्रमणों के प्रति उत्कृष्ट प्रतिक्रिया।
अल्ट्रा कम क्षमता।
आईईसी 61000-4-5 द्वारा परिभाषित 8/20μs पल्स के साथ परीक्षण 20KA वृद्धि क्षमता।
अनुप्रयोग:
संचार उपकरण।
CATV उपकरण।
परीक्षण उपकरण।
डेटा लाइनें।
बिजली की आपूर्ति।
दूरसंचार SLIC सुरक्षा।
ब्रॉडबैंड उपकरण।
एडीएसएल उपकरण, जिसमें एडीएसएल2+ भी शामिल है।
एक्सडीएसएल उपकरण।
उपग्रह और CATV उपकरण।
उपभोक्ता इलेक्ट्रॉनिक्स
