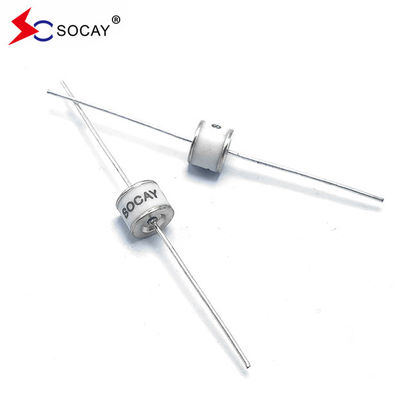

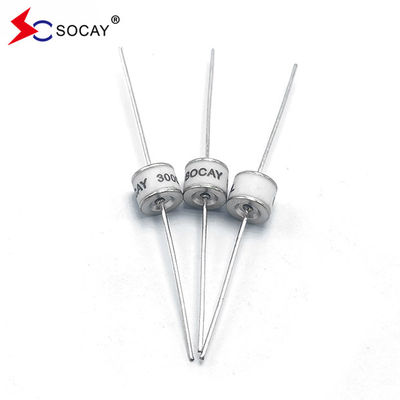

बिजली रोधी अक्षीय सीसायुक्त सिरेमिक गैस डिस्चार्ज ट्यूब 600V SC2E8-600ML GDT इलेक्ट्रॉनिक घटक
डाटाशीट:SC2E8_v91.1.pdf
सिरेमिक गैस डिस्चार्ज ट्यूब का कार्य सिद्धांत
सिरेमिक गैस डिस्चार्ज ट्यूब सिरेमिक के साथ सील कर रहे हैं, और दो या दो से अधिक धातु इलेक्ट्रोड के साथ बने होते हैं, के अंदर अंतराल के साथ, निष्क्रिय गैसों आर्गन और नियोन के साथ भरा.वे सर्किट पर समानांतर में जुड़े हुए हैंजब डिवाइस काम नहीं करता है, तो प्रतिरोध बहुत अधिक होता है और समकक्ष क्षमता कम होती है। इसे एक खुले सर्किट के रूप में माना जा सकता है और सर्किट पर लगभग कोई प्रभाव नहीं पड़ता है।जब कोई असामान्य धड़कन हो, आंतरिक प्रतिरोध ऑपरेटिंग वोल्टेज मूल्य तक पहुंचने के बाद तुरंत गिर जाता है, और वर्तमान जारी किया जाता है। जब असामान्य उच्च वोल्टेज गायब हो जाता है,यह स्वचालित रूप से उच्च प्रतिरोध की स्थिति में वापस आ जाएगी और सर्किट सामान्य रूप से काम करेगा.
| भाग संख्या | चिह्नित करना |
डीसी स्पार्क- ओवर वोल्टेज |
अधिकतम आवेग स्पार्क-ओवर वोल्टेज | न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
|
नाममात्र आवेग डिस्चार्ज करंट |
अधिकतम आवेग डिस्चार्ज करंट |
नाममात्र आवेग डिस्चार्ज करंट |
जीवन की गति | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5 बार |
@8/20μs एक बार |
@50Hz 1 सेकंड दस बार |
@10/1000μs 300 बार |
|||
|
SC2E8-420M SC2E8-420ML SC2E8-420MSMD |
SOCAY 420M |
420V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-470M SC2E8-470ML SC2E8-470MSMD |
SOCAY 470M |
470V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-600M SC2E8-600ML SC2E8-600MSMD |
SOCAY 600M |
600V±20% | <1100V | <1200V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-800M SC2E8-800ML SC2E8-800MSMD |
SOCAY 800 एम |
800V±20% | <1200V | <1400V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
सिरेमिक गैस डिस्चार्ज ट्यूबों के फायदे:
1. टूटने (चालान) से पहले, यह एक खुले सर्किट के बराबर है, जिसमें एक बड़ा प्रतिरोध और कोई या बहुत कम रिसाव वर्तमान नहीं है;
2टूटने के बाद (चालान) यह एक शॉर्ट सर्किट के बराबर है, जो बहुत कम वोल्टेज ड्रॉप के साथ एक बड़ी धारा को पारित कर सकता है;
3पल्स करंट क्षमता (पीक करंट) बहुत बड़ी है; 2.5kA~100kA;
4इसमें द्विदिश समरूपता की विशेषताएं हैं।
5क्षमता का मान बहुत कम है, 3pF से कम है।
सिरेमिक गैस डिस्चार्ज ट्यूबों के नुकसान:
1चूंकि गैस आयनिकरण के लिए एक निश्चित समय की आवश्यकता होती है, इसलिए प्रतिक्रिया गति धीमी होती है। प्रतिक्रिया समय आम तौर पर 0.2 ~ 0.3μs (200 ~ 300ns) होता है, और सबसे तेज़ लगभग 0.1μs (100ns) होता है।इसे चालू करने से पहले, वहाँ एक हो जाएगा तेज आवेगों के साथ बड़े आयाम के माध्यम से रिसाव और कोई सुरक्षात्मक प्रभाव नहीं है;
2ब्रेकडाउन वोल्टेज में खराब स्थिरता और बड़ा फैलाव होता है, आम तौर पर ±20%;
3. ब्रेकडाउन वोल्टेज में केवल कुछ विशिष्ट मूल्य होते हैं;
सिरेमिक गैस डिस्चार्ज ट्यूबों का चयनः
1तीव्र धड़कन के प्रभाव में, सिरेमिक गैस डिस्चार्ज ट्यूब के गैस आयनिकरण के लिए एक निश्चित समय लगता है (आमतौर पर 0.2 ~ 0.3μs, सबसे तेज़ लगभग 0.1μs है),तो एक तेज धड़कन के साथ एक उच्च आयाम वापस जाने के लिए लीक हो जाएगाइस तेज धड़कन को दबाने के लिए कई तरीके हैंः a. डिस्चार्ज ट्यूब के समानांतर एक कंडेनसर या वैरिस्टोर को कनेक्ट करें; b.डिस्चार्ज ट्यूब के बाद श्रृंखला में एक प्रेरक कनेक्ट या एक कम मूल्य के लिए तेज धड़कन को कम करने के लिए उपयुक्त लंबाई का एक संचरण लाइन छोड़ दें. स्तर; c. एक दो स्तरीय सुरक्षा सर्किट को अपनाएं, जिसमें डिस्चार्ज ट्यूब पहले स्तर के रूप में और टीवीएस ट्यूब या अर्धचालक अधिभार संरक्षणकर्ता दूसरे स्तर के रूप में है।दोनों स्तर प्रतिरोधकों द्वारा अलग हैं, प्रेरक या स्व-पुनर्स्थापना फ्यूज
2डीसी ब्रेकडाउन वोल्टेज Vsdc का चयन: डीसी ब्रेकडाउन वोल्टेज Vsdc का न्यूनतम मान उच्चतम संभव बिजली आपूर्ति पीक वोल्टेज या उच्चतम सिग्नल वोल्टेज के 1.2 गुना से अधिक होना चाहिए।
3आवेग डिस्चार्ज करंट का चयनः चयन अधिकतम अधिभार वर्तमान पर आधारित होना चाहिए जो लाइन पर दिखाई दे सकता है या अधिकतम अधिभार वर्तमान जिसे सुरक्षा की आवश्यकता है।डिस्चार्ज ट्यूब के आवेग डिस्चार्ज करंट को नाममात्र आवेग डिस्चार्ज करंट (या एकल आवेग डिस्चार्ज करंट का आधा) के अनुसार गणना की जानी चाहिए।.
42. ब्रेकडाउन वोल्टेज में बड़ी त्रुटि के कारण सिरेमिक गैस डिस्चार्ज ट्यूबों का सामान्यतः समानांतर उपयोग नहीं किया जाता है।
5वर्तमान समस्या के बादः यह सुनिश्चित करने के लिए कि डिस्चार्ज ट्यूब सामान्य रूप से धक्का टूटने के बाद चाप को बुझाने में सक्षम हो,उन स्थानों पर जहां बाद के वर्तमान के होने की संभावना है (जैसे सक्रिय सर्किट में), एक वैरिस्टोर या एक स्व-पुनर्स्थापना फ्यूज को सीरीज में डिस्चार्ज ट्यूब से जोड़ा जा सकता है। फ्रीव्हीलिंग करंट को सीमित करें ताकि यह डिस्चार्ज ट्यूब की स्टैंडिंग करंट से कम हो।
आवेदन
औद्योगिक विद्युत आपूर्ति, संचार विद्युत आपूर्ति, इन्वर्टर विद्युत आपूर्ति, यूपीएस निर्बाध विद्युत आपूर्ति, विनियमित विद्युत आपूर्ति, ड्राइविंग विद्युत आपूर्ति, स्विचिंग विद्युत आपूर्ति, पावर मॉड्यूल,अलगावकर्ता, इन्वर्टर, चिकित्सा उपकरण,
