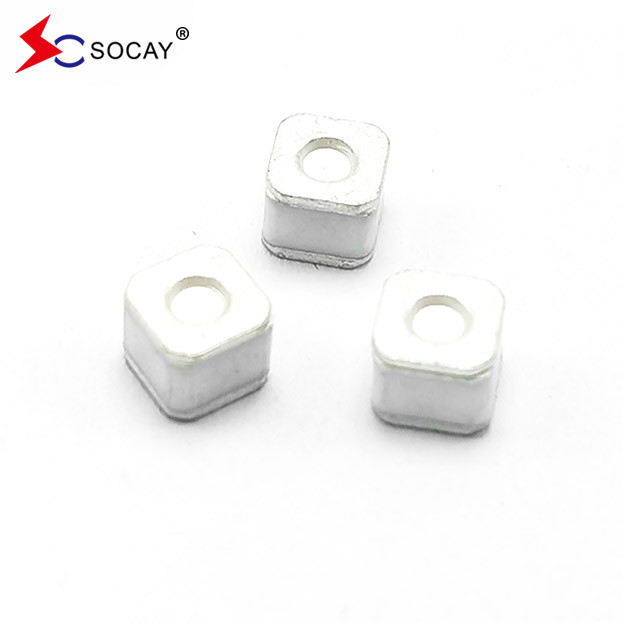

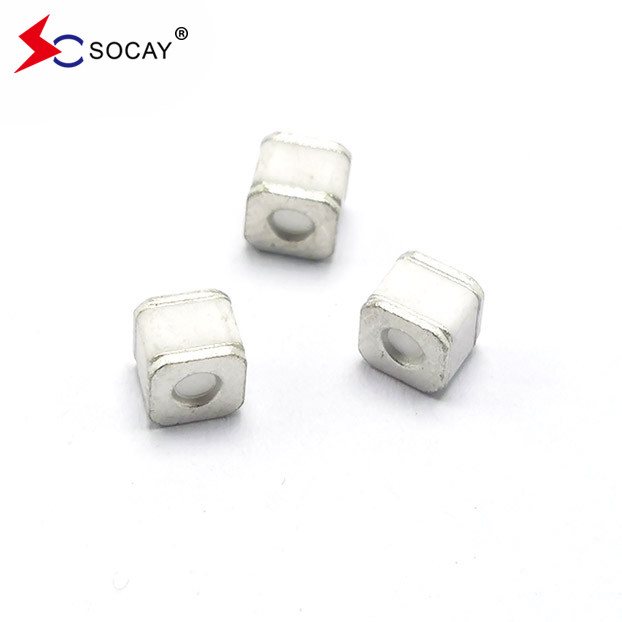

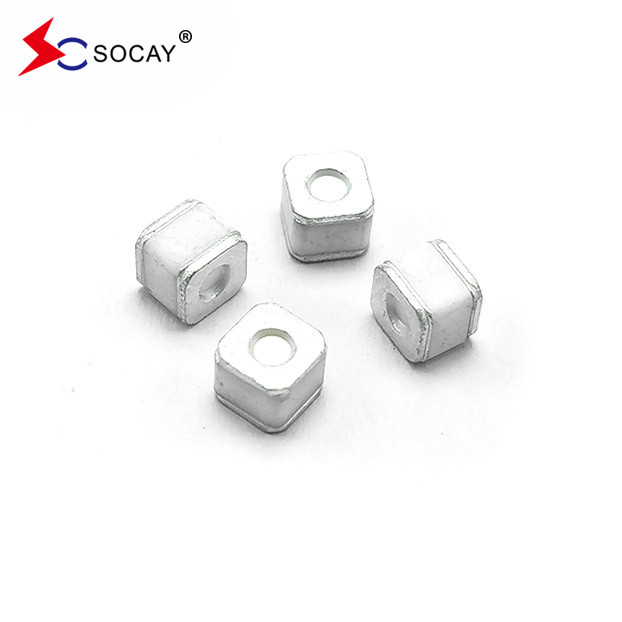

SOCAY गैस डिस्चार्ज ट्यूब सर्ज प्रोटेक्टर SC2E5-90LSMD, सतह माउंट GDT
डाटाशीट:SC2E5-SMD_v2110.1.pdf
| भाग संख्या |
डीसी स्पार्क-ओवर वोल्टेज |
अधिकतम आवेग स्पार्क-ओवर वोल्टेज |
न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
|
नाममात्र आवेग डिस्चार्ज करंट |
अधिकतम आवेग डिस्चार्ज करंट | नाममात्रएआल्टरनेटिंग डिस्चार्ज करंट |
आवेग जीवन |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5 बार |
@8/20μs एक बार |
@50Hz 1सेक 10समय |
@10/1000μs 300 बार |
||
| SC2E5-75LSMD | 75V±20% | < 500 वी | <650V | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90V±20% | < 500 वी | <650V | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150V±20% | < 500 वी | <650V | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200V±20% | < 500 वी | <650V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230V±20% | < 600 वी | < 700 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | < 700 वी | < 800 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | < 700 वी | < 800 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | < 800 वी | <950V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | < 900 वी | <1000V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | <1100V | <1200V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | <1200V | <1400V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
नोट्स:
|
||||||||||
I:गैस डिस्चार्ज ट्यूब के बारे में
गैस डिस्चार्ज ट्यूब, सिरेमिक गैस डिस्चार्ज ट्यूब का पूरा नाम, अंग्रेजी गैस डिस्चार्ज ट्यूब, अक्सर संक्षिप्त GDT द्वारा प्रतिस्थापित, एक गैप-टाइप ओवरज सुरक्षा उपकरण है,जो व्यापक रूप से संचार प्रणालियों के बिजली संरक्षण में इस्तेमाल किया गया हैडिस्चार्ज ट्यूबों का प्रयोग अक्सर बहुस्तरीय सुरक्षा सर्किट के पहले या पहले दो चरणों में बिजली के तत्काल अधिप्रवाह को डिस्चार्ज करने और अधिभोल्टेज को सीमित करने के लिए किया जाता है।चूंकि डिस्चार्ज ट्यूब का इंटर-इलेक्ट्रोड इन्सुलेशन प्रतिरोध बहुत बड़ा है और परजीवी क्षमता बहुत छोटी हैउच्च आवृत्तियों के लिए उपयुक्त नहीं है। सिग्नल लाइनों की बिजली सुरक्षा के स्पष्ट फायदे हैं।डिस्चार्ज ट्यूब सुरक्षा विशेषताओं की मुख्य कमियां यह हैं कि इसके डिस्चार्ज समय में देरी बड़ी है, क्रिया संवेदनशीलता आदर्श नहीं है, और यह एक बड़ी बढ़ रही खड़ीता के साथ बिजली तरंगों को प्रभावी ढंग से दबाने के लिए मुश्किल है।बिजली आपूर्ति प्रणाली के बिजली संरक्षण में एक निरंतर प्रवाह समस्या है.
II:मुख्य सामग्री
पोर्सिलेन ट्यूब पाउडर, इलेक्ट्रोड, इलेक्ट्रॉन निष्क्रिय गैस आदि
विशेषताएं:
आईईसी 61000-4-5 द्वारा परिभाषित 8/20μs पल्स के साथ परीक्षण की गई 5KA वृद्धि क्षमता
सिरेमिक गैस डिस्चार्ज ट्यूबों का वर्गीकरण
1इलेक्ट्रोडों की संख्या के अनुसार, आमतौर पर उपयोग किए जाने वाले गैस डिस्चार्ज ट्यूबों को डायोड डिस्चार्ज ट्यूब और ट्राइड डिस्चार्ज ट्यूब में विभाजित किया जाता है। उनकी अधिकांश पैकेजिंग सामग्री सिरेमिक हैं,तो वे सिरेमिक डिस्चार्ज ट्यूब कहा जाता है.
2आकार के अनुसार, आमतौर पर इस्तेमाल किए जाने वाले गैस डिस्चार्ज ट्यूबों को चिप डिस्चार्ज ट्यूबों और प्लग-इन डिस्चार्ज ट्यूबों में विभाजित किया जाता है।
3उत्पाद के पल्स वोल्टेज के अनुसार, आम तौर पर इस्तेमाल किए जाने वाले गैस डिस्चार्ज ट्यूबों को पारंपरिक पल्स डिस्चार्ज ट्यूबों और कम पल्स डिस्चार्ज ट्यूबों में विभाजित किया जाता है।
सिरेमिक गैस डिस्चार्ज ट्यूब का कार्य सिद्धांत
सिरेमिक गैस डिस्चार्ज ट्यूब सिरेमिक के साथ सील कर रहे हैं, और दो या दो से अधिक धातु इलेक्ट्रोड के साथ बने होते हैं, के अंदर अंतराल के साथ, निष्क्रिय गैसों आर्गन और नियोन के साथ भरा.वे सर्किट पर समानांतर में जुड़े हुए हैंजब डिवाइस काम नहीं करता है, तो प्रतिरोध बहुत अधिक होता है और समकक्ष क्षमता कम होती है। इसे एक खुले सर्किट के रूप में माना जा सकता है और सर्किट पर लगभग कोई प्रभाव नहीं पड़ता है।जब कोई असामान्य धड़कन हो, आंतरिक प्रतिरोध ऑपरेटिंग वोल्टेज मूल्य तक पहुंचने के बाद तुरंत गिर जाता है, और वर्तमान जारी किया जाता है। जब असामान्य उच्च वोल्टेज गायब हो जाता है,यह स्वचालित रूप से उच्च प्रतिरोध की स्थिति में वापस आ जाएगी और सर्किट सामान्य रूप से काम करेगा.
सिरेमिक गैस डिस्चार्ज ट्यूबों के फायदे
1. टूटने (चालान) से पहले, यह एक खुले सर्किट के बराबर है, जिसमें एक बड़ा प्रतिरोध और कोई या बहुत कम रिसाव वर्तमान नहीं है;
2टूटने के बाद (चालान) यह एक शॉर्ट सर्किट के बराबर है, जो बहुत कम वोल्टेज ड्रॉप के साथ एक बड़ी धारा को पारित कर सकता है;
3पल्स करंट क्षमता (पीक करंट) बहुत बड़ी है; 2.5kA~100kA;
4इसमें द्विदिश समरूपता की विशेषताएं हैं।
5क्षमता का मान बहुत कम है, 3pF से कम है।
