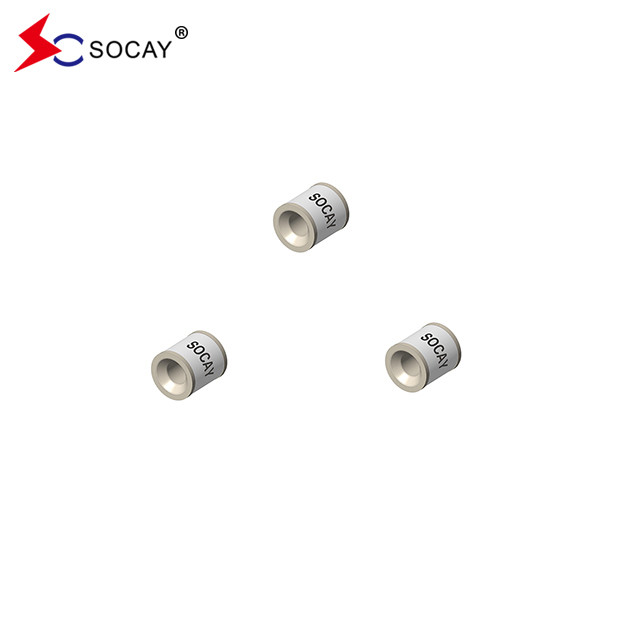

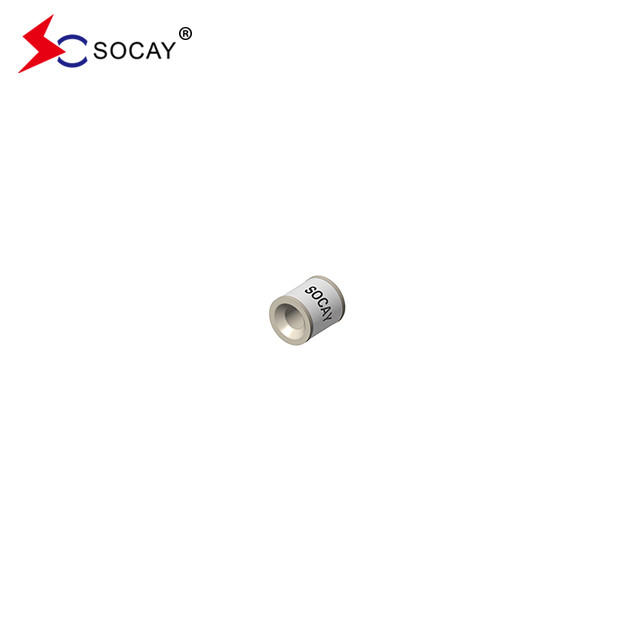

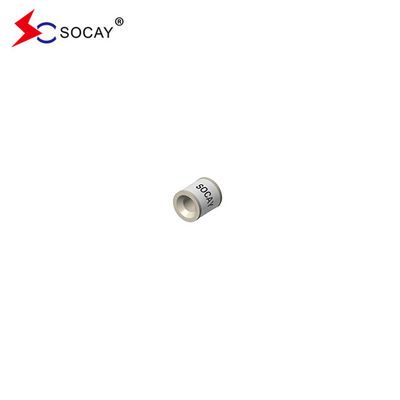

5KA सर्ज कैपेसिटी गैस डिस्चार्ज ट्यूब SC2E5-600L, 2-इलेक्ट्रोड सिरेमिक गैस ट्यूब अरेस्टर
डाटाशीट:SC2E5_v91.1.pdf
|
भाग संख्या |
चिह्नित करना | डीसी स्पार्क ओवर वोल्टेज |
अधिकतम आवेग स्पार्क-ओवर वोल्टेज |
न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
|
नाममात्र आवेग डिस्चार्ज करंट |
अधिकतम आवेग डिस्चार्ज करंट | नाममात्रएआल्टरनेटिंग डिस्चार्ज करंट |
आवेग जीवन |
||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5 बार |
@8/20μs एक बार |
@50Hz 1सेक 10समय |
@10/1000μs 300 बार |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75V±20% | < 500 वी | < 600 वी | 1 GΩ (25V पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230V±20% | < 600 वी | < 700 वी | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250V±20% | < 700 वी | < 800 वी | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420L | 420V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600V±20% | <1100V | <1200V | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800V±20% | <1200V | <1400V | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
नोट्स: 1) आईटीयू-टी के.12 और जीबी/टी 9043-2008 के अनुसार शब्द 2) वितरण के समय AQL 0.65 स्तर II, DIN ISO 2859 |
|||||||||||
आवेदन
उपभोक्ता इलेक्ट्रॉनिक्स
