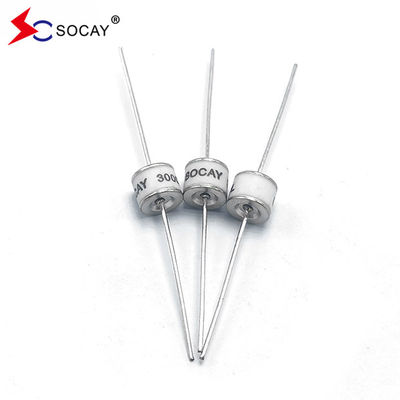

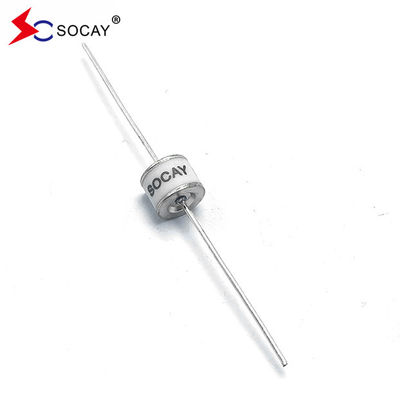

90V±20% सिरेमिक गैस डिस्चार्ज ट्यूब SC2E8-90HL, दूरसंचार SLIC सुरक्षा के लिए अक्षीय नेतृत्व GDT
डाटाशीट:SC2E8_v91.1.pdf
| भाग संख्या | चिह्नित करना |
डीसी स्पार्क- ओवर वोल्टेज |
अधिकतम आवेग स्पार्क-ओवर वोल्टेज | न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
|
नाममात्र आवेग डिस्चार्ज करंट |
अधिकतम आवेग डिस्चार्ज करंट |
नाममात्र आवेग डिस्चार्ज करंट |
जीवन की गति | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5 बार |
@8/20μs एक बार |
@50Hz 1 सेकंड दस बार |
@10/1000μs 300 बार |
|||
|
SC2E8-75H SC2E8-75HL SC2E8-75HSMD |
SOCAY 75H |
75V±20% | < 500 वी | < 600 वी | 1 GΩ (25V पर) | < 1.5 पीएफ | ~15V | 20KA | 25KA | 20A | 200A |
|
SC2E8-90H SC2E8-90HL SC2E8-90HSMD |
SOCAY 90H |
90V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | < 1.5 पीएफ | ~15V | 20KA | 25KA | 20A | 200A |
|
SC2E8-150H SC2E8-150HL SC2E8-150HSMD |
SOCAY 150H |
150V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | < 1.5 पीएफ | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-230H SC2E8-230HL SC2E8-230HSMD |
SOCAY 230H |
230V±20% | < 600 वी | < 700 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-250H SC2E8-250HL SC2E8-250HSMD |
SOCAY 250H |
250V±20% | < 700 वी | < 800 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-300H SC2E8-300HL SC2E8-300HSMD |
SOCAY 300H |
300V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-350H SC2E8-350HL SC2E8-350HSMD |
SOCAY 350H |
350V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-420H SC2E8-420HL SC2E8-420HSMD |
SOCAY 420H |
420V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-470H SC2E8-470HL SC2E8-470HSMD |
SOCAY 470H |
470V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-600H SC2E8-600HL SC2E8-600HSMD |
SOCAY 600H |
600V±20% | <1100V | <1200V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 20KA | 25KA | 20A | 200A |
|
SC2E8-800H SC2E8-800HL SC2E8-800HSMD |
SOCAY 800H |
800V±20% | <1200V | <1400V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 20KA | 25KA | 20A | 200A |
|
नोट्स: 1) आईटीयू-टी के.12 और जीबी/टी 9043-2008 के अनुसार शब्द 2) वितरण के समय AQL 0.65 स्तर II, DIN ISO 2859 |
|||||||||||
अनुप्रयोग:
संचार उपकरण।
CATV उपकरण।
परीक्षण उपकरण।
डेटा लाइनें।
बिजली की आपूर्ति।
दूरसंचार SLIC सुरक्षा।
ब्रॉडबैंड उपकरण।
एडीएसएल उपकरण, जिसमें एडीएसएल2+ भी शामिल है।
एक्सडीएसएल उपकरण।
उपग्रह और CATV उपकरण।
उपभोक्ता इलेक्ट्रॉनिक्स
