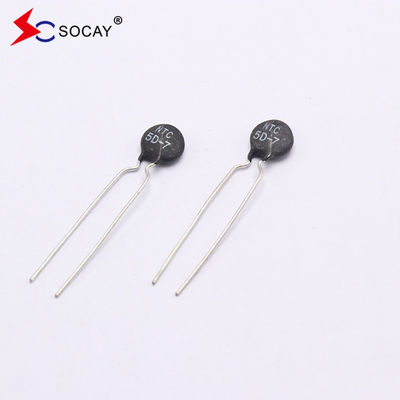

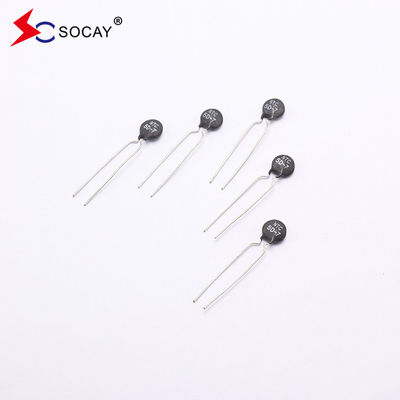

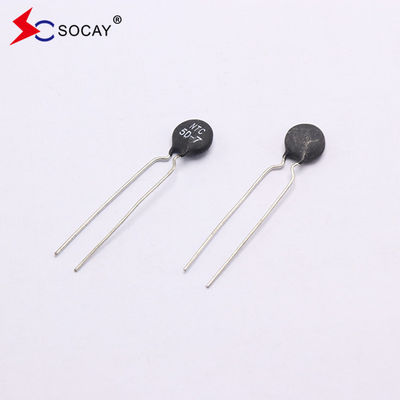

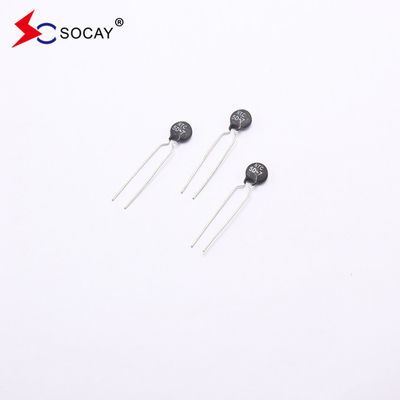

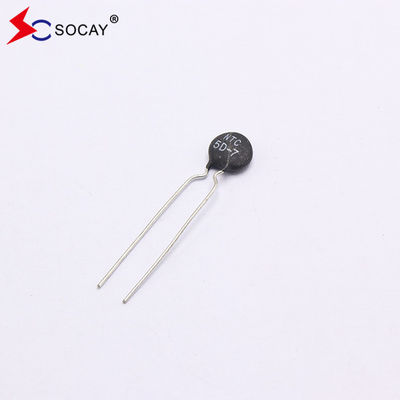

78μF 2A Imax NTC थर्मिस्टोर MF72-SCN5D-7 रेडियल लीड रेजिन लेपित
डाटाशीट:MF72-SCN5D-7_v2105.1.pdf
| भागसंख्या |
प्रतिरोध 25 वर्ष की आयु में°C ±20% |
मैक्स. अनुमेय Wकाम करना सीउधार |
आरअस्तित्व लोड के तहत (mΩ) |
विसर्जन कारक |
ताप समय निरंतर |
अधिकतम अनुमेय क्षमता @240Vac |
| आर25(ओ) | मैंअधिकतम(A) | (mओ) | δ(mW/°C) | τ(सेक) | C ((uF) | |
| MF72-SCN5D-7 | 5 | 2 | 283 | 10 | 30 | 78 |
एनटीसी के बारे में
एनटीसी थर्मिस्टोर का कार्य सिद्धांत यह है कि जब तापमान बढ़ता है, तो ऊष्मासंवेदनशील सामग्री में मुक्त इलेक्ट्रॉन और छेद बढ़ते हैं,सामग्री के भीतर इलेक्ट्रॉन एकाग्रता को बढ़ाने के कारणचूंकि प्रतिरोध और चालकता संबंधित हैं, तापमान बढ़ने के साथ प्रतिरोध कम हो जाता है।
एनटीसी थर्मिस्टोर के कार्यों में मुख्य रूप से निम्नलिखित पहलू शामिल हैंः:
1तापमान माप और नियंत्रण: एनटीसी थर्मिस्टर्स का उपयोग विभिन्न उपकरणों और प्रणालियों जैसे कार इंजन, सौर पैनल, रेफ्रिजरेटर, ओवन आदि के तापमान को मापने और नियंत्रित करने के लिए किया जा सकता है।
2इलेक्ट्रॉनिक सर्किट संरक्षण: एनटीसी थर्मिस्टर्स का उपयोग विद्युत आपूर्ति, मोटर ड्राइवर,यूपीएस और अन्य उपकरण.
3पर्यावरणीय निगरानी: एनटीसी थर्मिस्टर्स का उपयोग इनडोर और आउटडोर पर्यावरणीय तापमान, जैसे ग्रीनहाउस, मौसम स्टेशन आदि की निगरानी के लिए किया जा सकता है।
4चिकित्सा उपकरण: एनटीसी थर्मिस्टर्स का उपयोग चिकित्सा उपकरणों जैसे कि रक्त शर्करा मीटर, थर्मामीटर आदि में किया जा सकता है।
5पहनने योग्य उपकरण: मानव शरीर के तापमान और हृदय गति जैसे शारीरिक मापदंडों को मापने के लिए स्मार्ट कंगन, स्मार्ट घड़ियाँ आदि जैसे पहनने योग्य उपकरणों में एनटीसी थर्मिस्टर्स का उपयोग किया जा सकता है।
विशेषताएं:
|
| भाग संख्या | प्रकार L | मात्रा (पीसी/बैग) |
| MF72-SCN5D-7 | Lछोटा | 1000 |
| Lलम्बा | 500 |
| मैंटिम | परीक्षण की शर्तें/विधि | परीक्षण परिणाम |
|
तन्य शक्ति टर्मिनलों के |
प्रत्येक लीड पर 1 सेकंड के लिए 3.0 किलोग्राम भार के साथ शरीर को बांधें। | कोई तोड़फोड़ और क्षति नहीं |
|
झुकाना शक्ति टीएर्मिनल |
एक टर्मिनल वक्र 90 पर 1.0 किलोग्राम के शरीर के हाथ को स्थिर किया और फिर वापस वापस। | कोई तोड़फोड़ और क्षति नहीं |
| मिलाप करने की क्षमता | जब सीसा के तार को 25 प्रतिशत राल प्रवाह में डुबोए जाने के बाद 3 सेकंड के लिए 235 ± 5 °C की स्नान में डुबोया गया तो सीसा के तार की सतह का मिलाप क्षमता अनुपात 95% से अधिक होना चाहिए। | 95% से अधिक मिलाप क्षमता |
| अस्थायी चक्र परीक्षण |
(-40°C×→+25°C×3 मिनट) × 5चक्र (-85°C×→+25°C×3 मिनट) × 5चक्र |
∆ΔR/R≤ ±20 % |
| आर्द्रता परीक्षण | 45°C 95% आरएच × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| लोड जीवन | 6 एएमपी × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| इन्सुलेशन परीक्षण | डीसी 700 वी | R≥500MΩ |
