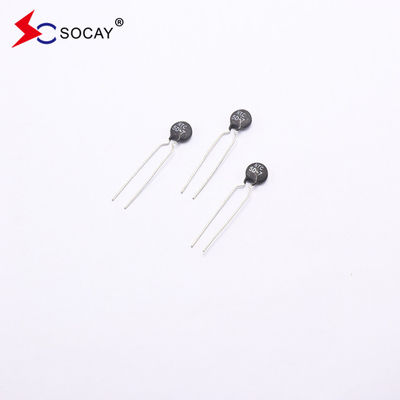

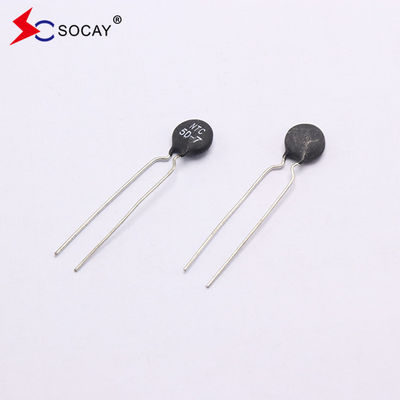

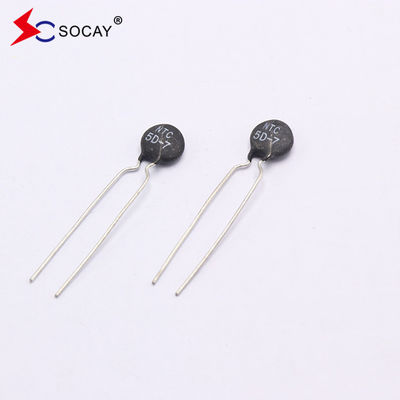

10Ω 78μF पावर एनटीसी थर्मिस्टोर MF72-SCN10D-7 RoHS हेलोजन मुक्त अनुरूप
डाटाशीट:MF72-SCN10D-7_v2105.1.pdf
| भागसंख्या |
प्रतिरोध 25 वर्ष की आयु में°C ±20% |
मैक्स. अनुमेय Wकाम करना सीउधार |
आरअस्तित्व लोड के तहत (mΩ) |
विसर्जन कारक |
ताप समय निरंतर |
अधिकतम अनुमेय क्षमता @240Vac |
| आर25(ओ) | मैंअधिकतम(A) | (mओ) | δ(mW/°C) | τ(सेक) | C ((μF) | |
| MF72-SCN10D-7 | 10 | 1 | 616 | 9 | 27 | 78 |
एनटीसी के बारे में
एनटीसी थर्मिस्टोर एक बहुत ही सरल तापमान सेंसर है, जो नकारात्मक तापमान गुणांक थर्मिस्टोर को संदर्भित करता है और उपभोक्ता इलेक्ट्रॉनिक्स में बहुत आम है।एनटीसी थर्मिस्टोर एक विशिष्ट तापमान संवेदनशील अर्धचालक प्रतिरोधक हैतापमान बढ़ने पर इसका प्रतिरोध कम हो जाता है।
एनटीसी थर्मिस्टोर सिद्धांत
एनटीसी थर्मिस्टर्स आम तौर पर मैंगनीज, मैंगनीज, कोबाल्ट, निकल और तांबा जैसे धातु ऑक्साइड का उपयोग मुख्य सामग्री के रूप में करते हैं। इन धातु ऑक्साइड सामग्री में अर्धचालक गुण होते हैं।क्योंकि प्रवाहकीय मोड अर्धचालक सामग्री जैसे जर्मनियम और सिलिकॉन के समान है, जब तापमान कम होता है, तो इन ऑक्साइड सामग्री के वाहक (इलेक्ट्रॉन और छेद) की संख्या कम होती है, इसलिए थर्मिस्टोर का प्रतिरोध अधिक होता है;जैसे-जैसे तापमान बढ़ता है जैसे-जैसे मूल्य बढ़ता है, वाहक की संख्या बढ़ जाती है, इसलिए थर्मिस्टोर का प्रतिरोध कम हो जाता है।
एनटीसी थर्मिस्टोर कार्य
1. बढ़त धारा का दमन; 2. तापमान माप; 3. तापमान मुआवजा; 4. तरल स्तर माप; 5. ओवरहीटिंग सुरक्षा.
इसके अलावा एनटीसी थर्मिस्टर्स की लागत प्रभावी होती है, विभिन्न परिदृश्यों के अनुकूल विभिन्न पैकेजिंग रूप होते हैं, और उनका उपयोग करना बहुत आसान होता है।इन्हें घरेलू उपकरणों में व्यापक रूप से प्रयोग किया जाता है।, ऊर्जा उद्योग, संचार, सैन्य विज्ञान, एयरोस्पेस, आदि प्रत्येक क्षेत्र।
विशेषताएं:
|
अनुप्रयोग:
|
u स्विच मोड पावर सप्लाई u विद्युत मोटर u ट्रांसफार्मर u एडाप्टर u प्रोजेक्टर u हलोजन दीपक u एलईडी ड्राइवर सर्किट |
| भाग संख्या | प्रकार L | मात्रा (पीसी/बैग) |
| MF72-SCN10D-7 | Lछोटा | 1000 |
| Lलम्बा | 500 |
| मैंटिम | परीक्षण की शर्तें/विधि | परीक्षण परिणाम |
|
तन्य शक्ति टर्मिनलों के |
प्रत्येक लीड पर 1 सेकंड के लिए 3.0 किलोग्राम भार के साथ शरीर को बांधें। | कोई तोड़फोड़ और क्षति नहीं |
|
झुकाना शक्ति टीएर्मिनल |
एक टर्मिनल वक्र 90 पर 1.0 किलोग्राम के शरीर के हाथ को स्थिर किया और फिर वापस वापस। | कोई तोड़फोड़ और क्षति नहीं |
| मिलाप करने की क्षमता | जब सीसा के तार को 25 प्रतिशत राल प्रवाह में डुबोए जाने के बाद 3 सेकंड के लिए 235 ± 5 °C की स्नान में डुबोया गया तो सीसा के तार की सतह का मिलाप क्षमता अनुपात 95% से अधिक होना चाहिए। | 95% से अधिक मिलाप क्षमता |
| अस्थायी चक्र परीक्षण |
(-40°C×→+25°C×3 मिनट) × 5चक्र (-85°C×→+25°C×3 मिनट) × 5चक्र |
∆ΔR/R≤ ±20 % |
| आर्द्रता परीक्षण | 45°C 95% आरएच × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| लोड जीवन | 6 एएमपी × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| इन्सुलेशन परीक्षण | डीसी 700 वी |
R≥500MΩ |
1.FAQ
प्रश्न 1. क्या मुझे नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
एकः नमूना जरूरतों 1 दिन, बड़े पैमाने पर उत्पादन समय की जरूरतों 1-2 सप्ताह के लिए आदेश मात्रा से अधिक
Q3. क्या आपके पास कोई MOQ है?
एकः MOQ उत्पाद के प्रकार पर निर्भर करता है, नमूना जांच के लिए 1pc उपलब्ध है
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
एकः हम आम तौर पर डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज करते हैं। आम तौर पर पहुंचने में 3-5 दिन लगते हैं। एयरलाइन और समुद्री शिपिंग भी वैकल्पिक है।
प्रश्न 5. आदेश कैसे जारी किया जाता है?
एकः सबसे पहले हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धृत करते हैं।
तीसरा ग्राहक नमूने की पुष्टि करता है और औपचारिक आदेश के लिए जमा करता है।
चौथा, हम उत्पादन की व्यवस्था करते हैं।
