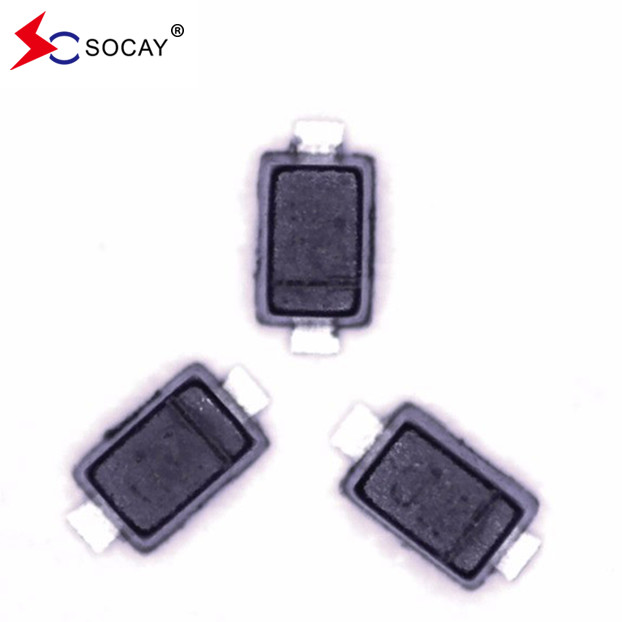

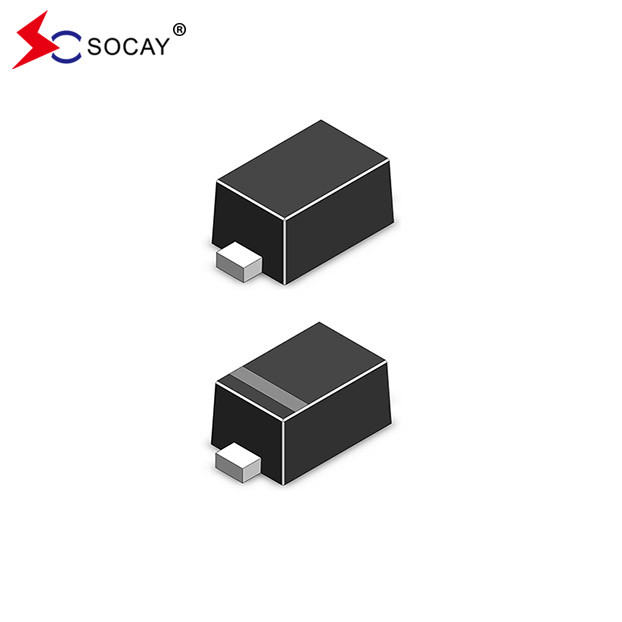

पावर डिसिपेशन 200mW ज़ेनर डायोड BZX584C2V4 SOD-523 पतला SMD पैकेज
सतह माउंट ज़ेनर डायोड DATASHEET:BZX584C2V4_BZX584C75V ((SOD-523)_v2303.1.pdf
सतह माउंट ज़ेनर डायोड विशेषताएंः
तालिका सूची देखें
सतह माउंट ज़ेनर डायोड पूर्ण अधिकतम रेटिंग्स (TA=25°C):
| पैरामीटर | प्रतीक | मूल्य | इकाइयां |
| शक्ति का अपव्यय | पीडी | 200 | mW |
| जंक्शन तापमान | टीजे | 150 | °C |
| भंडारण तापमान | टीएसटीजी | -55 से +150 | °C |
| अधिकतम नियामक करंट | आईजीएम | पीडी / वीजेड | mA |
सतह माउंट ज़ेनर डायोड विद्युत विशेषताएं (TA=25°C):
| भाग संख्या | VZ *1 | आईजीटी | ZZT @ IZT | ZZK @ IZK | इज़के | आईआर | वीआर | ||
| नाम. ((V) | मिन. ((V) | अधिकतम. ((V) | (एमए) | अधिकतम. | (एमए) | अधिकतम. | (V) | ||
| BZX584C2V4 | 2.4 | 2.2 | 2.6 | 5 | 100 | 600 | 1.0 | 50 | 1.0 |
| BZX584C2V7 | 2.7 | 2.5 | 2.9 | 5 | 100 | 600 | 1.0 | 20 | 1.0 |
| BZX584C3V0 | 3.0 | 2.8 | 3.2 | 5 | 95 | 600 | 1.0 | 10 | 1.0 |
| BZX584C3V3 | 3.3 | 3.1 | 3.5 | 5 | 95 | 600 | 1.0 | 5 | 1.0 |
| BZX584C3V6 | 3.6 | 3.4 | 3.8 | 5 | 90 | 600 | 1.0 | 5 | 1.0 |
| BZX584C3V9 | 3.9 | 3.7 | 4.1 | 5 | 90 | 600 | 1.0 | 3 | 1.0 |
| BZX584C4V3 | 4.3 | 4.0 | 4.6 | 5 | 90 | 600 | 1.0 | 3 | 1.0 |
| BZX584C4V7 | 4.7 | 4.4 | 5.0 | 5 | 80 | 500 | 1.0 | 3 | 2.0 |
| BZX584C5V1 | 5.1 | 4.8 | 5.4 | 5 | 60 | 480 | 1.0 | 2 | 2.0 |
| BZX584C5V6 | 5.6 | 5.2 | 6.0 | 5 | 40 | 400 | 1.0 | 1 | 2.0 |
| BZX584C6V2 | 6.2 | 5.8 | 6.6 | 5 | 10 | 150 | 0.5 | 3 | 4.0 |
| BZX584C6V8 | 6.8 | 6.4 | 7.2 | 5 | 15 | 80 | 0.5 | 2 | 4.0 |
| BZX584C7V5 | 7.5 | 7.0 | 7.9 | 5 | 15 | 80 | 0.5 | 1 | 5.0 |
| BZX584C8V2 | 8.2 | 7.7 | 8.7 | 5 | 15 | 80 | 0.5 | 0.7 | 5.0 |
| BZX584C9V1 | 9.1 | 8.5 | 9.6 | 5 | 15 | 100 | 0.5 | 0.5 | 6.0 |
| BZX584C10V | 10 | 9.4 | 10.6 | 5 | 20 | 150 | 1.0 | 0.2 | 7.0 |
| BZX584C11V | 11 | 10.4 | 11.6 | 5 | 20 | 150 | 1.0 | 0.1 | 8.0 |
| BZX584C12V | 12 | 11.4 | 12.7 | 5 | 25 | 150 | 1.0 | 0.1 | 8.0 |
| BZX584C13V | 13 | 12.4 | 14.1 | 5 | 30 | 170 | 1.0 | 0.1 | 8.0 |
| BZX584C15V | 15 | 13.8 | 15.6 | 5 | 30 | 200 | 1.0 | 0.1 | 10.5 |
| BZX584C16V | 16 | 15.3 | 17.1 | 5 | 40 | 200 | 1.0 | 0.1 | 11.2 |
| BZX584C18V | 18 | 16.8 | 19.1 | 5 | 45 | 225 | 1.0 | 0.1 | 12.6 |
| BZX584C20V | 20 | 18.8 | 21.2 | 5 | 55 | 225 | 1.0 | 0.1 | 14.0 |
| BZX584C22V | 22 | 20.8 | 23.3 | 5 | 55 | 250 | 1.0 | 0.1 | 15.4 |
| BZX584C24V | 24 | 22.8 | 25.6 | 5 | 70 | 250 | 1.0 | 0.1 | 16.8 |
| BZX584C27V | 27 | 25.1 | 28.9 | 2 | 80 | 300 | 0.5 | 0.1 | 18.9 |
| BZX584C30V | 30 | 28.0 | 32.0 | 2 | 80 | 300 | 0.5 | 0.1 | 21.0 |
| BZX584C33V | 33 | 31.0 | 35.0 | 2 | 80 | 325 | 0.5 | 0.1 | 23.1 |
| BZX584C36V | 36 | 34.0 | 38.0 | 2 | 90 | 350 | 0.5 | 0.1 | 25.2 |
| BZX584C39V | 39 | 37.0 | 41.0 | 2 | 130 | 350 | 0.5 | 0.1 | 27.3 |
| BZX584C43V | 43 | 40.0 | 46.0 | 2 | 100 | 700 | 1.0 | 0.1 | 32.0 |
| BZX584C47V | 47 | 44.65 | 49.35 | 2 | 170 | 1000 | 0.25 | 0.1 | 36.0 |
| BZX584C51V | 51 | 48.45 | 53.55 | 2 | 180 | 1300 | 0.25 | 0.1 | 39.0 |
| BZX584C56V | 56 | 53.2 | 58.8 | 2 | 200 | 1400 | 0.25 | 0.1 | 43.0 |
| BZX584C62V | 62 | 58.9 | 65.1 | 2 | 225 | 1400 | 0.25 | 0.1 | 47.0 |
| BZX584C68V | 68 | 64.6 | 71.4 | 2 | 240 | 1600 | 0.25 | 0.1 | 52.0 |
| BZX584C75V | 75 | 71.25 | 78.75 | 2 | 265 | 1700 | 0.25 | 0.1 | 56.0 |
| *1 पल्स चौड़ाई = 10 एमएस | |||||||||
SOD-523 सतह माउंट ज़ेनर डायोड सर्किट आरेखः
SOD-523 सतह माउंट ज़ेनर डायोड विशिष्ट विशेषताएंः
अंजीर1.ज़ेनर टूटनाविशेषता
चित्रा 2. ज़ेनर टूटनाविशेषताएं
अंजीर3. विशिष्टआगे का वोल्टेज
अंजीर4. ज़ेनर प्रतिबाधा पर ज़ेनर वोल्टेज का प्रभाव
अंजीर5. विशिष्ट क्षमता
अंजीर6. विशिष्ट रिसाव धारा
अंजीर7. शक्ति घटाने की वक्र
SOD-523 सतह माउंट ज़ेनर डायोड आयामः
SOD-523 पैकेज ज़ेनर डायोड ऑर्डर करने की जानकारीः
| भाग संख्या | घटक पैकेज | नौवहन |
| BZX584C2V4~BZX584C75V | SOD-523 | टेप और रील 8000 पीसीएस / 7 ′′ रील |
