SOCAY MF72-SCN20D-5 NTC 20D-5 पावर थर्मिस्टोर 1878mΩ 40μF RoHS अनुरूप
डाटाशीट:MF72-SCN20D-5.pdf
| भाग संख्या |
प्रतिरोध 25°C पर ±20% |
मैक्स. अनुमेय काम करना वर्तमान |
प्रतिरोध लोड के तहत (mΩ) |
विसर्जन कारक |
ताप समय निरंतर |
अधिकतम अनुमेय क्षमता @240Vac |
| R25(Ω) | इमेक्स (A) | (mΩ) | δ ((mW/°C) | τ(सेक) | C ((μF) | |
| MF72-SCN5D-11 | 20 | 0.3 | 1878 | 6 | 18 | 47 |
विशेषताएं:
|
अनुप्रयोग:
|
उत्पादों के भंडारण की शर्तें:
भंडारण तापमानः -10°C ~ +40°C. सापेक्ष आर्द्रताः ≤ 75% आरएच. संक्षारक वायुमंडल और सूर्य के प्रकाश से दूर रखें।
|
पैकेजिंग विनिर्देशः
|
भाग संख्या |
प्रकार L |
मात्रा (पीसी/बैग) |
|
MF72-SCN5D-11 |
संक्षिप्त |
2000 |
|
|
लम्बा |
1000 |
विश्वसनीयताः
| पद | परीक्षण की शर्तें/विधि | परीक्षण परिणाम |
|
तन्य शक्ति टर्मिनलों के |
प्रत्येक लीड पर 1 सेकंड के लिए 3.0 किलोग्राम भार के साथ शरीर को बांधें। | कोई तोड़फोड़ और क्षति नहीं |
|
झुकाना शक्ति टर्मिनल |
एक टर्मिनल वक्र 90 पर 1.0 किलोग्राम के शरीर के हाथ को स्थिर किया और फिर वापस वापस। | कोई तोड़फोड़ और क्षति नहीं |
| मिलाप करने की क्षमता | जब सीसा के तार को 25 प्रतिशत राल प्रवाह में डुबोए जाने के बाद 3 सेकंड के लिए 235 ± 5 °C की स्नान में डुबोया गया तो सीसा के तार की सतह का मिलाप क्षमता अनुपात 95% से अधिक होना चाहिए। | 95% से अधिक मिलाप क्षमता |
| अस्थायी चक्र परीक्षण |
(-40°C×→+25°C×3 मिनट) × 5चक्र (-85°C×→+25°C×3 मिनट) × 5चक्र |
∆ΔR/R≤ ±20 % |
| आर्द्रता परीक्षण | 45°C 95% आरएच × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| लोड जीवन | 6 एएमपी × 1000 घंटे | ∆ΔR/R≤ ±20 % |
| इन्सुलेशन परीक्षण | डीसी 700 वी | R≥500MΩ |

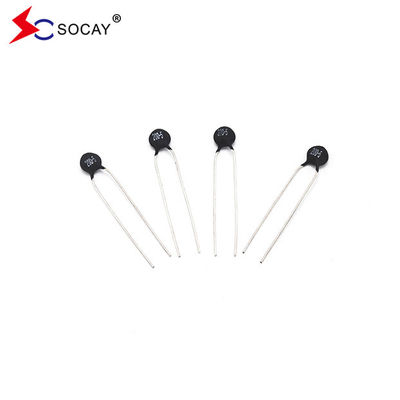

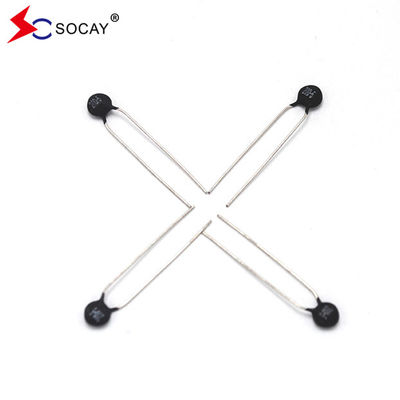

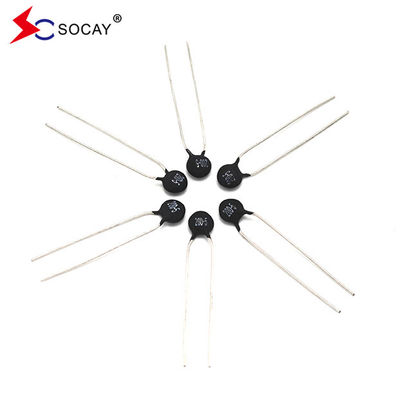

उत्पाद चित्रः
