विशेषताएं	हलोजन मुक्त RoHS (HF) शरीर का आकारः 13 मिमी लीड पूल की रेडियल परत उच्च शक्ति बाधाओं की विस्तृत श्रृंखला प्रभावशीलता आपका तापमान: -40 ~ +200 °C एजेंसी द्वारा अनुमोदितः UL/cUL/RoHS








अनुशंसित अनुप्रयोग	स्विच मोड पावर सप्लाई विद्युत मोटर ट्रांसफार्मर एडाप्टर प्रोजेक्टर हेलोजेन लाम एलईडी ड्राइवर सर्किट







उत्पादों के भंडारण की शर्तें	भंडारण की शर्तें: भंडारण तापमान: -10°C ~ +40°C. सापेक्ष आर्द्रता: ≤ 75% आरएच. संक्षारक वातावरण से दूर रखें भंडारण की अवधिः 1 वर्ष


भाग संख्या कोड
	(1) MF72: MF72 श्रृंखला। (2) एससीएनः सोकाई एनटीसी (3) 10D: 25 पर शून्य शक्ति प्रतिरोध°C(R25):8 (4) शरीर का आकारः 13=Ф13 मिमी

भाग संख्या	प्रतिरोध 25 वर्ष की आयु में°C ±20%	अधिकतम। काम करना वर्तमान	प्रतिरोध लोड के तहत (mΩ)	विसर्जन कारक	ताप समय निरंतर	अधिकतम अनुमेय क्षमता @240Vac
भाग संख्या	R25(Ω)	इमेक्स (A)	(mΩ)	δ(mW/°C)	τ(सेक)	C ((uF)
MF72-SCN10D-9	8	4	194	15	60	330

डी अधिकतम	अधिकतम	पी मैक्स	F	H	लम्बा / छोटा	d	प्रकार
14.5	14.5	3	7.5±0.5	--	7±1/20±1	0.75	एस
14.5	14.5	3	7.5±0.5	20.5±1	4±1/20±1	0.75	K/V/D

पद	परीक्षण की शर्तें/मेथ	परीक्षण परिणाम
तन्य शक्ति टर्म	प्रत्येक लीड पर लागू भार के साथ शरीर को बांधें 3.0	कोई तोड़फोड़ और क्षति नहीं
झुकाना शक्ति टर्मिनल	एक टर्मिनल वक्र 90 पर 1.0 किलोग्राम के शरीर के हाथ को स्थिर किया और फिर वापस वापस।	कोई तोड़फोड़ और क्षति नहीं
मिलाप करने की क्षमता	जब सीसा के तार को स्नान में डुबोया गया था 0f 235 ± 5 °C के लिए 3 सेकंड के बाद 25% रालिन प्रवाह में विसर्जन सीसा तार की सतह के solder ability अनुपात 95% से अधिक होना चाहिए	95% से अधिक
अस्थायी चक्र Tes	(-40°C×→+25°C×3 मिनट) × 5चक्र (-85°C×→+25°C×3 मिनट) × 5चक्र	∆ΔR/R≤ ±20%
आर्द्रता परीक्षण	45°C 95% आरएच × 1000 घंटे	∆ΔR/R≤ ±20 %
लोड जीवन	6 एएमपी × 1000 हो	∆ΔR/R≤ ±20 %
इन्सुलेशन परीक्षण	डीसी 700	R≥500MΩ

दूरभाष :	+8618126201429
फैक्स :	86-755-88362681

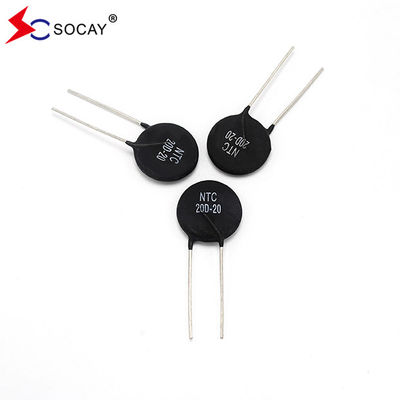

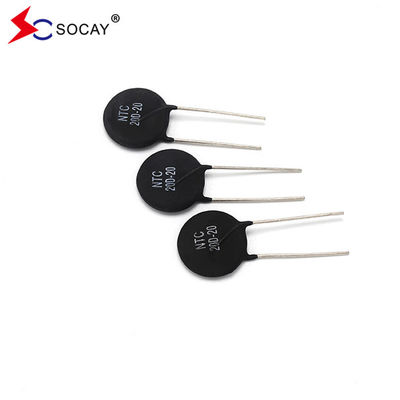

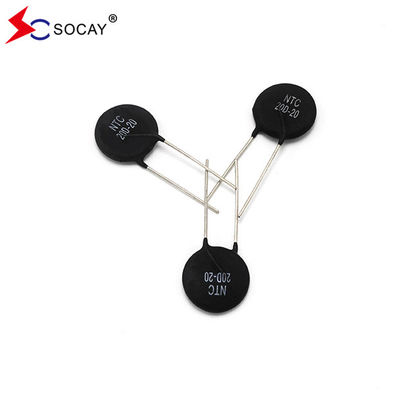

SOCAY पावर एनटीसी थर्मिस्टोर MF72-SCN20D-20 20Ω 20mm Imax व्यापक प्रतिरोध रेंज
