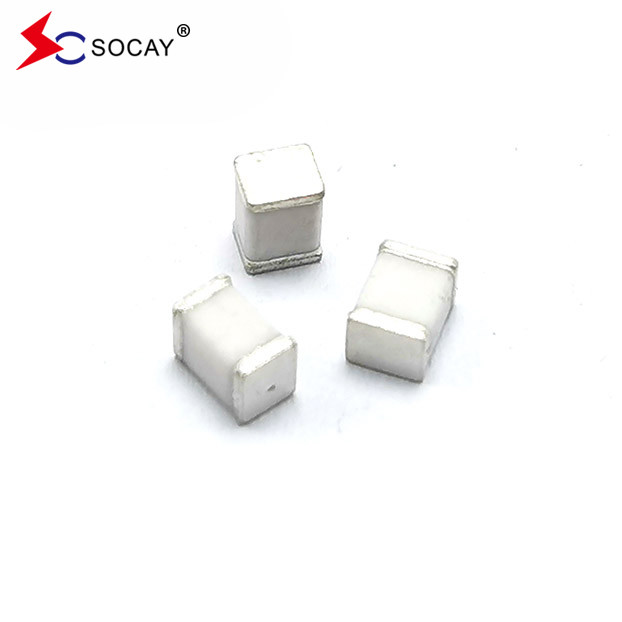

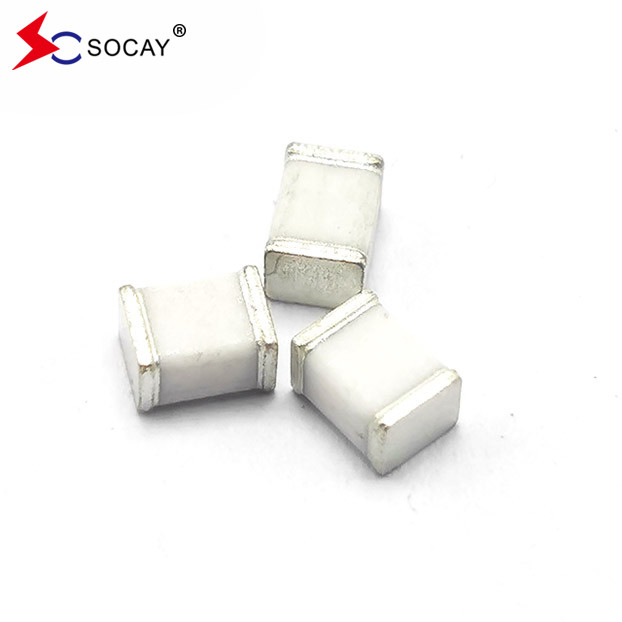

2KA सर्ज कैपेसिटी गैस डिस्चार्ज ट्यूब (GDT) SC1812-350CSMD, स्क्वायर स्काउट
डाटाशीट:SC1812_v2106.1.pdf
| भाग संख्या | डीसी स्पार्क ओवर वोल्टेज | अधिकतम आवेग स्पार्क-ओवर वोल्टेज | न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज |
नाममात्र आवेग डिस्चार्ज करंट |
|
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5 बार |
||
| SC1812-75CSMD | 75V±30% | < 600 वी | < 700 वी | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~15V | 2 केए |
| SC1812-90CSMD | 90V±20% | < 600 वी | < 700 वी | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~15V | 2 केए |
| SC1812-150CSMD | 150V±20% | < 600 वी | < 700 वी | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~15V | 2 केए |
| SC1812-200CSMD | 200V±20% | < 600 वी | < 750 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~15V | 2 केए |
| SC1812-230CSMD | 230V±20% | < 600 वी | < 750 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~15V | 2 केए |
| SC1812-300CSMD | 300V±20% | < 800 वी | < 900 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~15V | 2 केए |
| SC1812-350CSMD | 350V±20% | < 800 वी | < 900 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~15V | 2 केए |
|
नोट्स:
|
|||||||
विवरण:
गैस डिस्चार्ज ट्यूब सबसे व्यापक रूप से इस्तेमाल किया बिजली सुरक्षा उपकरणों में से एक है, चाहे यह एसी, वर्तमान बिजली की आपूर्ति बिजली सुरक्षा या विभिन्न संकेत बिजली सुरक्षा है,एक बहुत अच्छी सुरक्षा भूमिका निभाते हैंइसकी मुख्य विशेषताएं हैंः बड़ा प्रवाह, छोटा इलेक्ट्रोड क्षमता, उच्च इन्सुलेशन प्रतिरोध, ब्रेकडाउन वोल्टेज वैकल्पिक सीमा, लेकिन धीमी प्रतिक्रिया गति (उच्च अवशिष्ट वोल्टेज) ।
अनुप्रयोग:
