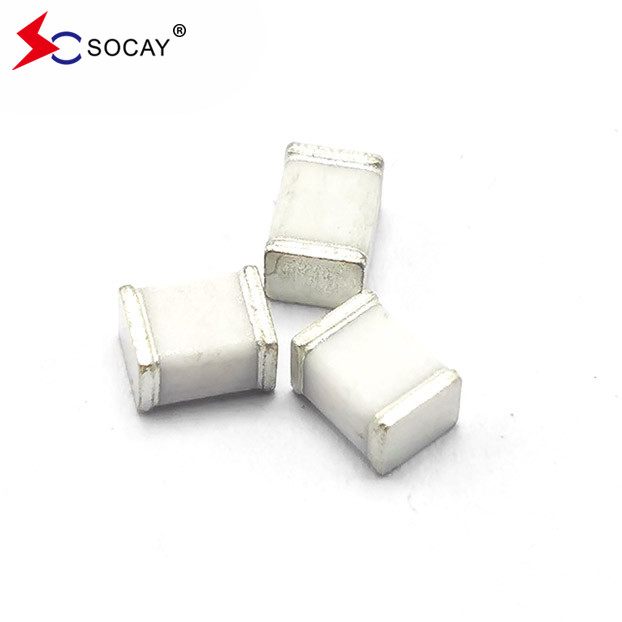

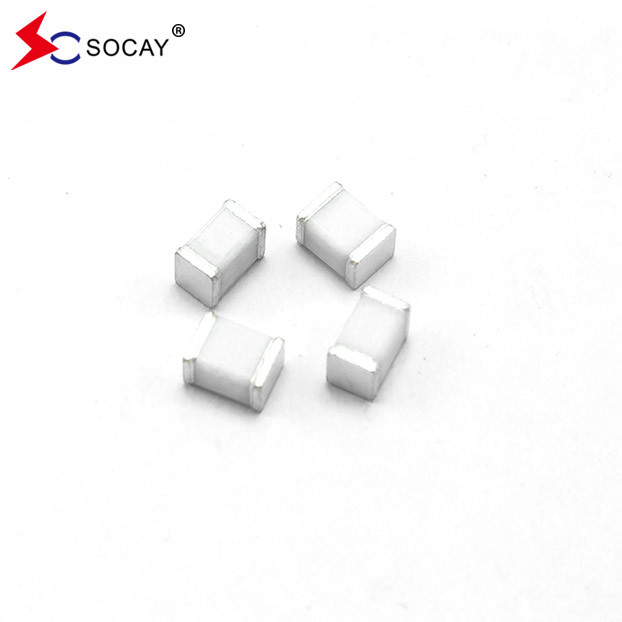

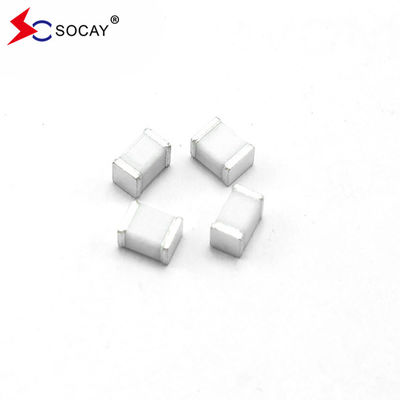

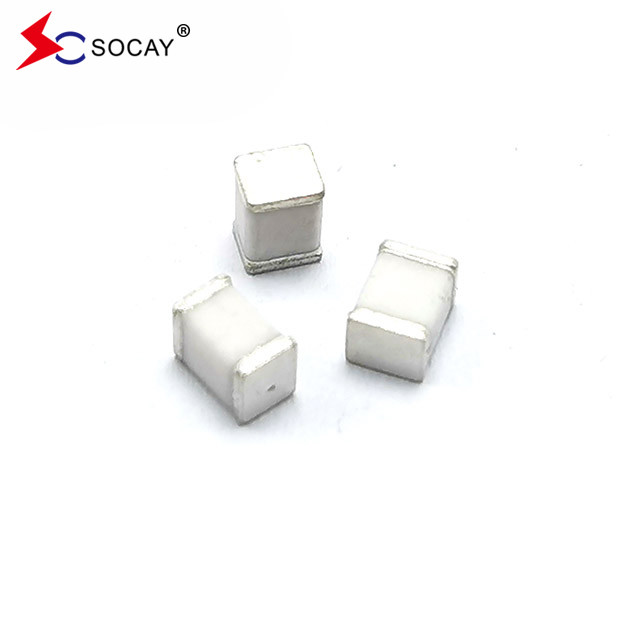

SOCAY सिरेमिक गैस डिस्चार्ज ट्यूब SC1812-600CSMD, गैर रेडियोधर्मी, डेटा लाइनों के लिए उपयुक्त
डाटाशीट:SC1812_v2106.1.pdf
विवरण:
गैस डिस्चार्ज ट्यूब (जीडीटी) दूरसंचार की स्थापनाओं की सुरक्षा के लिए क्लासिक घटक हैं।यह आवश्यक है कि आईटी और दूरसंचार प्रणालियों को उनके उच्च गुणवत्ता वाले लेकिन संवेदनशील इलेक्ट्रॉनिक सर्किट के साथ arresters द्वारा संरक्षित किया जाए।.
1812 सीरीज जीडीटी एक लघु पैकेज में उच्च ओवरटेक रेटिंग प्रदान करता है। यह छोटे आकार के 4.5x3.2x2.7 मिमी के साथ पीसीबी पर सतह माउंट के लिए डिज़ाइन किया गया है।कम सम्मिलन हानि ब्रॉडबैंड उपकरण अनुप्रयोगों के लिए पूरी तरह से उपयुक्त है. क्षमता वोल्टेज के साथ भिन्न नहीं होती है, और ADSL2 + के साथ परिचालन समस्याओं का कारण नहीं होगी, जहां टिप और रिंग में क्षमता भिन्नता अवांछनीय है।ये उपकरण बेहद मजबूत हैं और बिना विनाश के एक लघु पैकेज 1812 में 500A पल्स को डायवर्ट करने में सक्षम हैं.
| भाग संख्या | डीसी स्पार्क ओवर वोल्टेज | अधिकतम आवेग स्पार्क-ओवर वोल्टेज | न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज |
नाममात्र आवेग डिस्चार्ज करंट |
|
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5 बार |
||
| SC1812-600CSMD | 600V±20% | <1100V | <1200V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~15V | 2 केए |
|
नोट्स:
|
|||||||
विशेषताएं:
