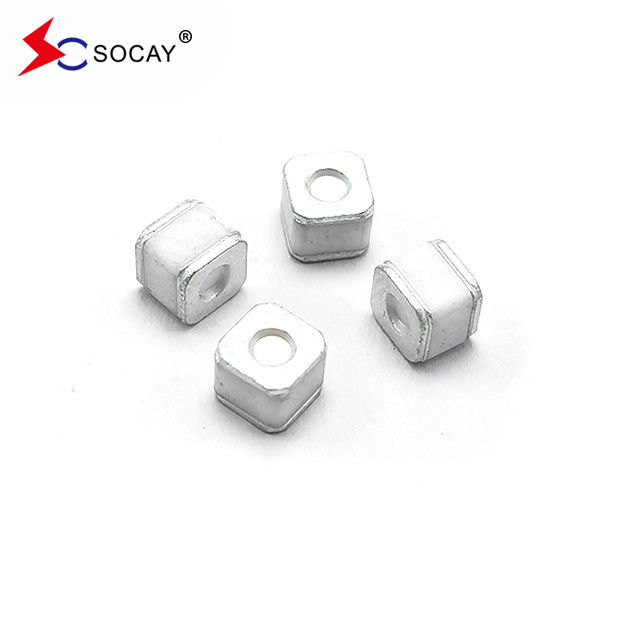

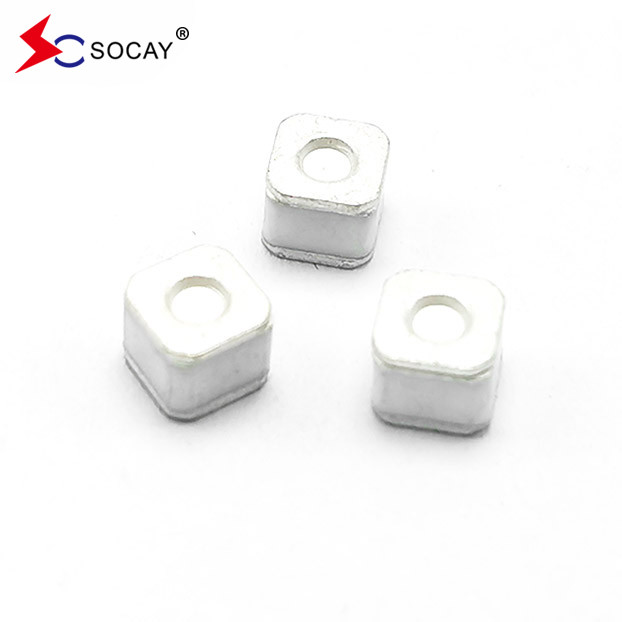

कम सम्मिलन हानि गैस डिस्चार्ज ट्यूब SC2E5-230LSMD, SMD पैकेज 1.0pF
डाटाशीट:SC2E5-SMD_v2110.1.pdf
| भाग संख्या |
डीसी स्पार्क-ओवर वोल्टेज |
अधिकतम आवेग स्पार्क-ओवर वोल्टेज |
न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
|
नाममात्र आवेग डिस्चार्ज करंट |
अधिकतम आवेग डिस्चार्ज करंट | नाममात्रएआल्टरनेटिंग डिस्चार्ज करंट |
आवेग जीवन |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5 बार |
@8/20μs एक बार |
@50Hz 1सेक 10समय |
@10/1000μs 300 बार |
||
| SC2E5-230LSMD | 230V±20% | < 600 वी | < 700 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | < 700 वी | < 800 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | < 700 वी | < 800 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | < 800 वी | <950V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | < 900 वी | <1000V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | <1100V | <1200V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | <1200V | <1400V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
नोट्स:
|
||||||||||
विवरण:
गैस डिस्चार्ज ट्यूब (जीडीटी) दूरसंचार की स्थापनाओं की सुरक्षा के लिए क्लासिक घटक हैं।यह आवश्यक है कि आईटी और दूरसंचार प्रणालियों को उनके उच्च गुणवत्ता वाले लेकिन संवेदनशील इलेक्ट्रॉनिक सर्किट के साथ arresters द्वारा संरक्षित किया जाए।इस प्रकार वे विद्युत आपूर्ति प्रणाली के इनपुट पर वेरिस्टर्स के साथ और दूरसंचार लाइनों के कनेक्शन बिंदुओं पर लगाए जाते हैं।वे मोबाइल टेलीफोन प्रणालियों में बेस स्टेशनों के साथ-साथ उनके रिपीटर और वितरण प्रणालियों के साथ व्यापक केबल टेलीविजन (सीएटीवी) नेटवर्क की सुरक्षा के लिए समान रूप से आवश्यक हो गए हैं।.
अनुप्रयोग:
उपभोक्ता इलेक्ट्रॉनिक्स
