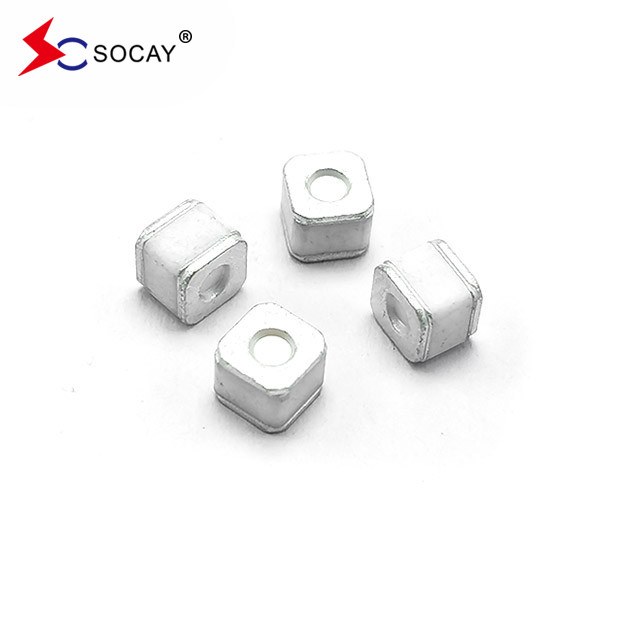

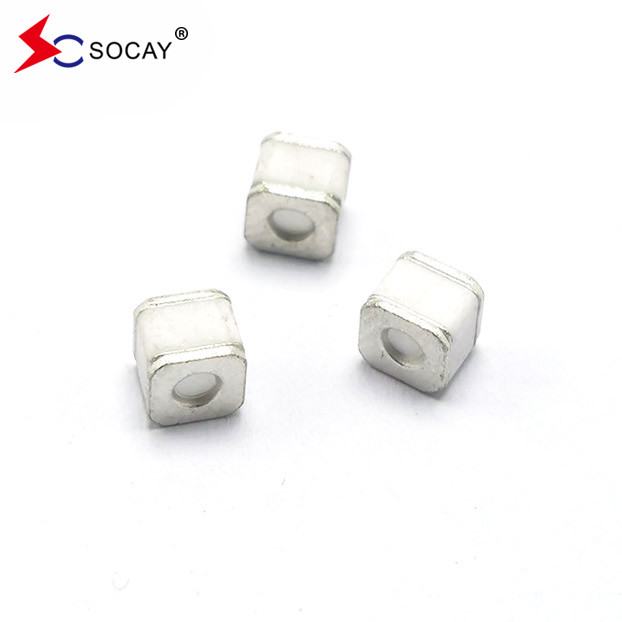

350V गैस डिस्चार्ज ट्यूब अरेस्टर SC2E5-350LSMD, सतह माउंट GDT संचार उपकरण के लिए उपयुक्त
डाटाशीट:SC2E5-SMD_v2110.1.pdf
| भाग संख्या | डीसी स्पार्क-ओवर वोल्टेज | अधिकतम आवेग स्पार्क-ओवर वोल्टेज | न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
नाममात्र आवेग डिस्चार्ज करंट | अधिकतम आवेग डिस्चार्ज करंट | नाममात्रएआल्टरनेटिंग डिस्चार्ज करंट | आवेग जीवन | |||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A | @8/20μs ±5 बार | @8/20μs एक बार | @50Hz 1सेक 10समय | @10/1000μs 300 बार | ||
| SC2E5-75LSMD | 75V±20% | < 500 वी | <650V | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90V±20% | < 500 वी | <650V | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150V±20% | < 500 वी | <650V | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200V±20% | < 500 वी | <650V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230V±20% | < 600 वी | < 700 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | < 700 वी | < 800 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | < 700 वी | < 800 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
नोट्स:
| ||||||||||
विवरण:
ये सुरक्षात्मक घटक अन्य क्षेत्रों में भी अपरिहार्य हैं।ग्राहक परिसर में उपकरण जैसे डीएसएल मॉडेम, डब्ल्यूएलएएन राउटर, टीवी सेट और केबल मॉडेम एयर कंडीशनिंग उपकरण में, एकीकृत ब्लैक-बॉक्स अवधारणा वेरिस्टर्स, पीटीसी, डायोड और इंडक्टर के साथ arresters को जोड़कर ग्रेजुएटेड सुरक्षा प्रदान करती है।
