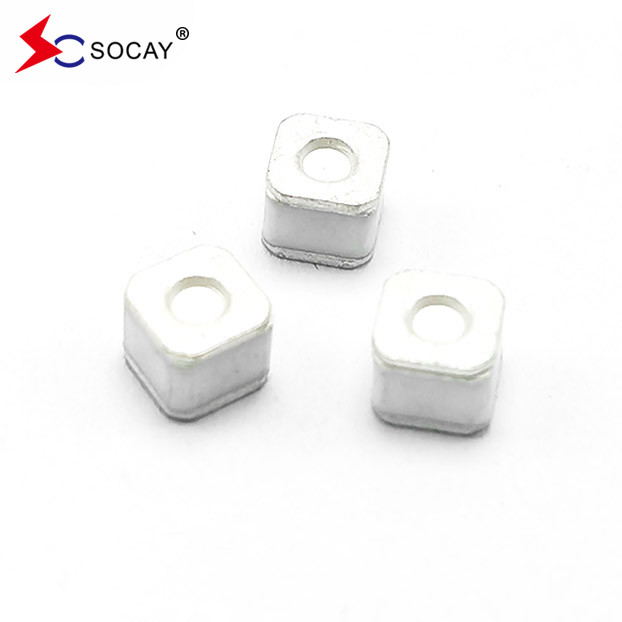

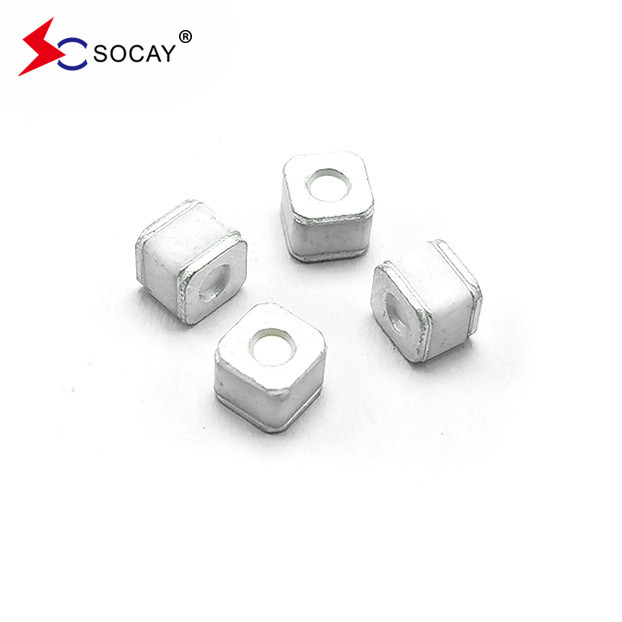

SOCAY GDT गैस डिस्चार्ज ट्यूब SC2E5-600LSMD, तेजी से बढ़ते संक्रमणों के लिए उत्कृष्ट प्रतिक्रिया
डाटाशीट:SC2E5-SMD_v2110.1.pdf
| भाग संख्या |
डीसी स्पार्क-ओवर वोल्टेज |
अधिकतम आवेग स्पार्क-ओवर वोल्टेज |
न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
|
नाममात्र आवेग डिस्चार्ज करंट |
अधिकतम आवेग डिस्चार्ज करंट | नाममात्रएआल्टरनेटिंग डिस्चार्ज करंट |
आवेग जीवन |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5 बार |
@8/20μs एक बार |
@50Hz 1सेक 10समय |
@10/1000μs 300 बार |
||
| SC2E5-75LSMD | 75V±20% | < 500 वी | <650V | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90V±20% | < 500 वी | <650V | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150V±20% | < 500 वी | <650V | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200V±20% | < 500 वी | <650V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230V±20% | < 600 वी | < 700 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | < 700 वी | < 800 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | < 700 वी | < 800 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | < 800 वी | <950V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | < 900 वी | <1000V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | <1100V | <1200V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | <1200V | <1400V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
नोट्स:
|
||||||||||
विशेषताएं:
आईईसी 61000-4-5 द्वारा परिभाषित 8/20μs पल्स के साथ परीक्षण की गई 5KA वृद्धि क्षमता
