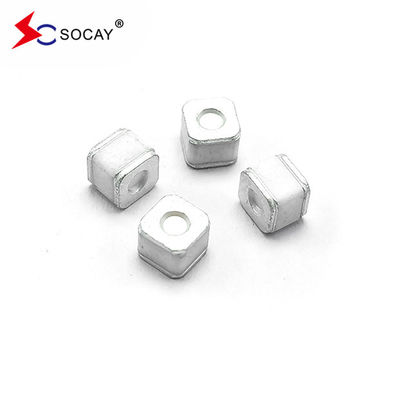

800V गैस डिस्चार्ज ट्यूब अरेस्टर्स SC2E5-800LSMD, 5KA सर्ज क्षमता 8/20μs पल्स के साथ परीक्षण किया गया
डाटाशीट:SC2E5-SMD_v2110.1.pdf
| भाग संख्या |
डीसी स्पार्क-ओवर वोल्टेज |
अधिकतम आवेग स्पार्क-ओवर वोल्टेज |
न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
|
नाममात्र आवेग डिस्चार्ज करंट |
अधिकतम आवेग डिस्चार्ज करंट | नाममात्रएआल्टरनेटिंग डिस्चार्ज करंट |
आवेग जीवन |
|||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5 बार |
@8/20μs एक बार |
@50Hz 1सेक 10समय |
@10/1000μs 300 बार |
||
| SC2E5-75LSMD | 75V±20% | < 500 वी | <650V | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-90LSMD | 90V±20% | < 500 वी | <650V | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
| SC2E5-150LSMD | 150V±20% | < 500 वी | <650V | 1 GΩ (50V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-200LSMD | 200V±20% | < 500 वी | <650V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-230LSMD | 230V±20% | < 600 वी | < 700 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-300LSMD | 300V±20% | < 700 वी | < 800 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-350LSMD | 350V±20% | < 700 वी | < 800 वी | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-420LSMD | 420V±20% | < 800 वी | <950V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-470LSMD | 470V±20% | < 900 वी | <1000V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-600LSMD | 600V±20% | <1100V | <1200V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
| SC2E5-800LSMD | 800V±20% | <1200V | <1400V | 1 GΩ (100V DC पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
नोट्स:
|
||||||||||
विवरण:
गैस डिस्चार्ज ट्यूब (जीडीटी) दूरसंचार की स्थापनाओं की सुरक्षा के लिए क्लासिक घटक हैं।यह आवश्यक है कि आईटी और दूरसंचार प्रणालियों को उनके उच्च गुणवत्ता वाले लेकिन संवेदनशील इलेक्ट्रॉनिक सर्किट के साथ arresters द्वारा संरक्षित किया जाए।इस प्रकार वे विद्युत आपूर्ति प्रणाली के इनपुट पर वेरिस्टर्स के साथ और दूरसंचार लाइनों के कनेक्शन बिंदुओं पर लगाए जाते हैं।वे मोबाइल टेलीफोन प्रणालियों में बेस स्टेशनों के साथ-साथ उनके रिपीटर और वितरण प्रणालियों के साथ व्यापक केबल टेलीविजन (सीएटीवी) नेटवर्क की सुरक्षा के लिए समान रूप से आवश्यक हो गए हैं।.
विशेषताएं:
आईईसी 61000-4-5 द्वारा परिभाषित 8/20μs पल्स के साथ परीक्षण की गई 5KA वृद्धि क्षमता
ये सुरक्षात्मक घटक अन्य क्षेत्रों में भी अपरिहार्य हैं।ग्राहक परिसर में उपकरण जैसे डीएसएल मॉडेम, डब्ल्यूएलएएन राउटर, टीवी सेट और केबल मॉडेम एयर कंडीशनिंग उपकरण में, एकीकृत ब्लैक-बॉक्स अवधारणा वेरिस्टर्स, पीटीसी, डायोड और इंडक्टर के साथ arresters को जोड़कर ग्रेजुएटेड सुरक्षा प्रदान करती है।
