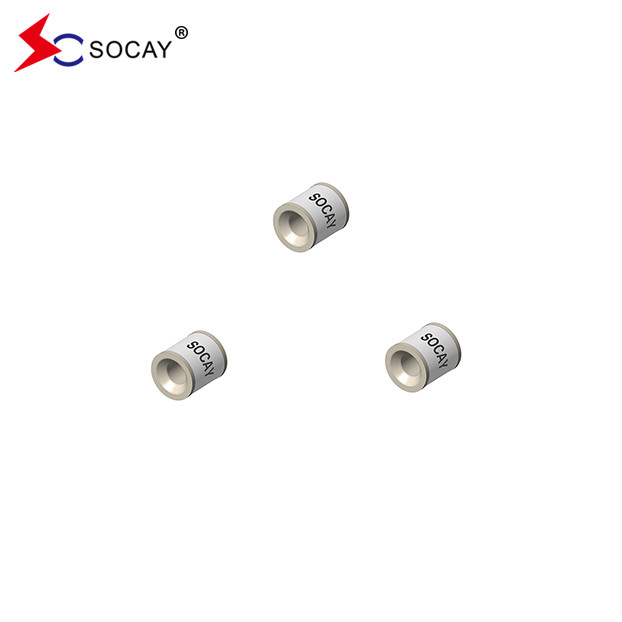

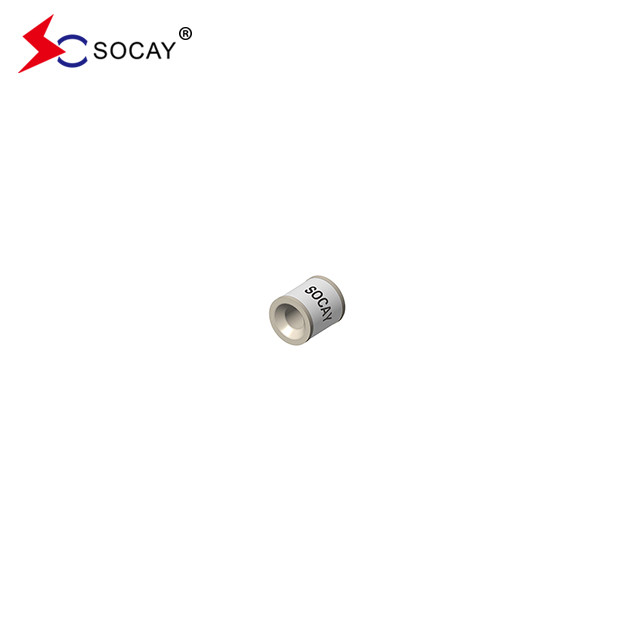

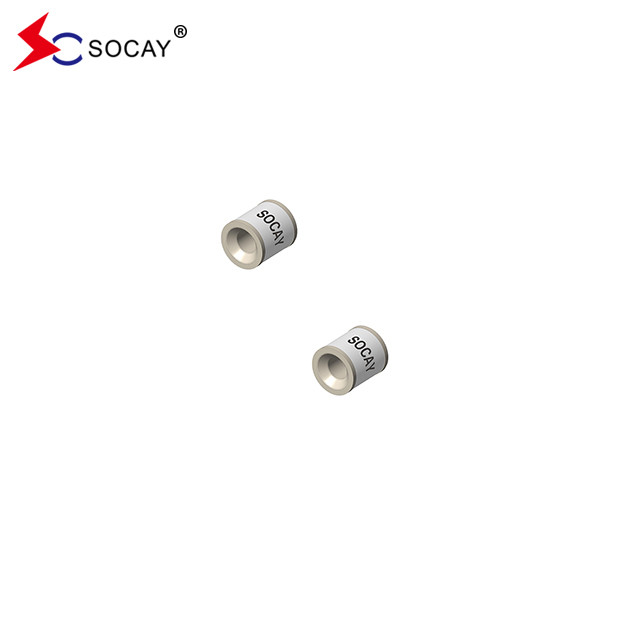

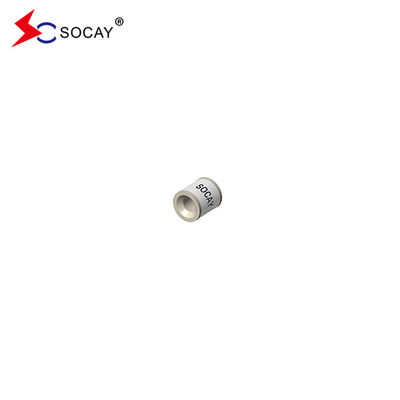

बिना तार उपकरणों के गैस डिस्चार्ज ट्यूब SC2E5-230L, तेजी से बढ़ते क्षणिक के लिए उत्कृष्ट प्रतिक्रिया
डाटाशीट:SC2E5_v91.1.pdf
विवरण:
गैस डिस्चार्ज ट्यूब (जीडीटी) दूरसंचार की स्थापनाओं की सुरक्षा के लिए क्लासिक घटक हैं।यह आवश्यक है कि आईटी और दूरसंचार प्रणालियों को उनके उच्च गुणवत्ता वाले लेकिन संवेदनशील इलेक्ट्रॉनिक सर्किट के साथ arresters द्वारा संरक्षित किया जाए।इस प्रकार वे विद्युत आपूर्ति प्रणाली के इनपुट पर वेरिस्टर्स के साथ और दूरसंचार लाइनों के कनेक्शन बिंदुओं पर लगाए जाते हैं।वे मोबाइल टेलीफोन प्रणालियों में बेस स्टेशनों के साथ-साथ उनके रिपीटर और वितरण प्रणालियों के साथ व्यापक केबल टेलीविजन (सीएटीवी) नेटवर्क की सुरक्षा के लिए समान रूप से आवश्यक हो गए हैं।.
ये सुरक्षात्मक घटक अन्य क्षेत्रों में भी अपरिहार्य हैं।ग्राहक परिसर में उपकरण जैसे डीएसएल मॉडेम, वाईएलएएन राउटर, टीवी और केबल मॉडेम
वातानुकूलन उपकरण में, एकीकृत ब्लैक-बॉक्स अवधारणा वाइरिस्टर्स, पीटीसी, डायोड और इंडक्टर के साथ arresters को जोड़कर ग्रेजुएटेड सुरक्षा प्रदान करती है।
|
भाग संख्या |
चिह्नित करना | डीसी स्पार्क ओवर वोल्टेज |
अधिकतम आवेग स्पार्क-ओवर वोल्टेज |
न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
|
नाममात्र आवेग डिस्चार्ज करंट |
अधिकतम आवेग डिस्चार्ज करंट | नाममात्र वैकल्पिक डिस्चार्ज करंट |
आवेग जीवन |
||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5 बार |
@8/20μs एक बार |
@50Hz 1 सेकंड दस बार |
@10/1000μs 300 बार |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75V±20% | < 500 वी | < 600 वी | 1 GΩ (25V पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230V±20% | < 600 वी | < 700 वी | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250V±20% | < 700 वी | < 800 वी | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420L | 420V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600V±20% | <1100V | <1200V | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800V±20% | <1200V | <1400V | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
नोट्स: 1) आईटीयू-टी के.12 और जीबी/टी 9043-2008 के अनुसार शब्द 2) वितरण के समय AQL 0.65 स्तर II, DIN ISO 2859 |
|||||||||||
