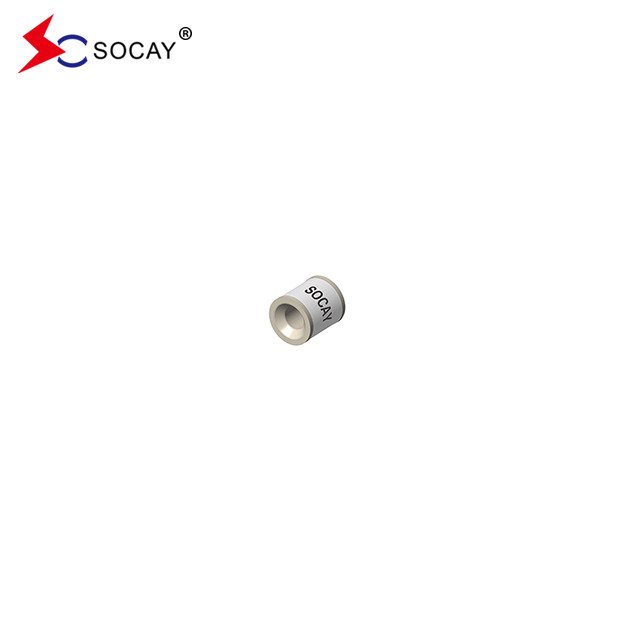

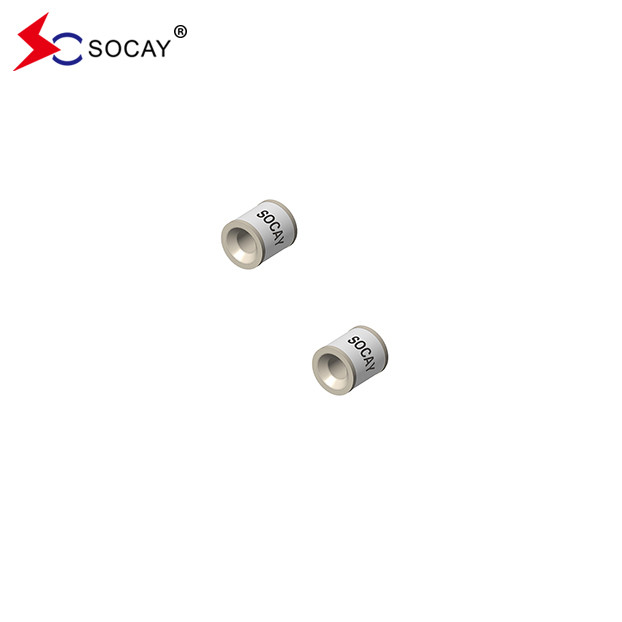

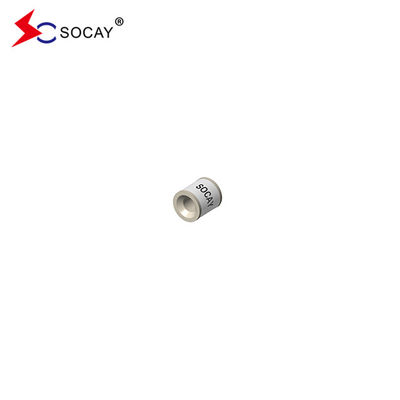

संचार उपकरण के लिए सर्ज अरेस्टर सिरेमिक जीडीटी ट्यूब SC2E5-800LL
डाटाशीट:SC2E5_v91.1.pdf
विवरण:
गैस डिस्चार्ज ट्यूब (जीडीटी) दूरसंचार की स्थापनाओं की सुरक्षा के लिए क्लासिक घटक हैं।यह आवश्यक है कि आईटी और दूरसंचार प्रणालियों को उनके उच्च गुणवत्ता वाले लेकिन संवेदनशील इलेक्ट्रॉनिक सर्किट के साथ arresters द्वारा संरक्षित किया जाए।इस प्रकार वे विद्युत आपूर्ति प्रणाली के इनपुट पर वेरिस्टर्स के साथ और दूरसंचार लाइनों के कनेक्शन बिंदुओं पर लगाए जाते हैं।वे मोबाइल टेलीफोन प्रणालियों में बेस स्टेशनों के साथ-साथ उनके रिपीटर और वितरण प्रणालियों के साथ व्यापक केबल टेलीविजन (सीएटीवी) नेटवर्क की सुरक्षा के लिए समान रूप से आवश्यक हो गए हैं।.
|
भाग संख्या |
चिह्नित करना | डीसी स्पार्क ओवर वोल्टेज |
अधिकतम आवेग स्पार्क-ओवर वोल्टेज |
न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
|
नाममात्र आवेग डिस्चार्ज करंट |
अधिकतम आवेग डिस्चार्ज करंट | नाममात्रएआल्टरनेटिंग डिस्चार्ज करंट |
आवेग जीवन |
||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5 बार |
@8/20μs एक बार |
@50Hz 1सेक 10समय |
@10/1000μs 300 बार |
|||
|
SC2E5-75LL SC2E5-75L |
SOCAY75L | 75V±20% | < 500 वी | < 600 वी | 1 GΩ (25V पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-90LL SC2E5-90L |
SOCAY90L | 90V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | <1.0 पीएफ | ~15V | 5KA | 10KA | 5A | 100A |
|
SC2E5-150LL SC2E5-150L |
SOCAY150L | 150V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-230LL SC2E5-230L |
SOCAY230L | 230V±20% | < 600 वी | < 700 वी | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-250LL SC2E5-250L |
SOCAY250L | 250V±20% | < 700 वी | < 800 वी | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-300LL SC2E5-300L |
SOCAY300L | 300V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-350LL SC2E5-350L |
SOCAY350L | 350V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-420LL SC2E5-420L |
SOCAY420L | 420V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-470LL SC2E5-470L |
SOCAY470L | 470V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-600LL SC2E5-600L |
SOCAY600L | 600V±20% | <1100V | <1200V | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
SC2E5-800LL SC2E5-800L |
SOCAY800L | 800V±20% | <1200V | <1400V | 1 GΩ (100V पर) | <1.0 पीएफ | ~20V | 5KA | 10KA | 5A | 100A |
|
नोट्स: 1) आईटीयू-टी के.12 और जीबी/टी 9043-2008 के अनुसार शब्द 2) वितरण के समय AQL 0.65 स्तर II, DIN ISO 2859 |
|||||||||||
विशेषताएं:
आईईसी 61000-4-5 द्वारा परिभाषित 8/20μs पल्स के साथ परीक्षण की गई 5KA वृद्धि क्षमता
