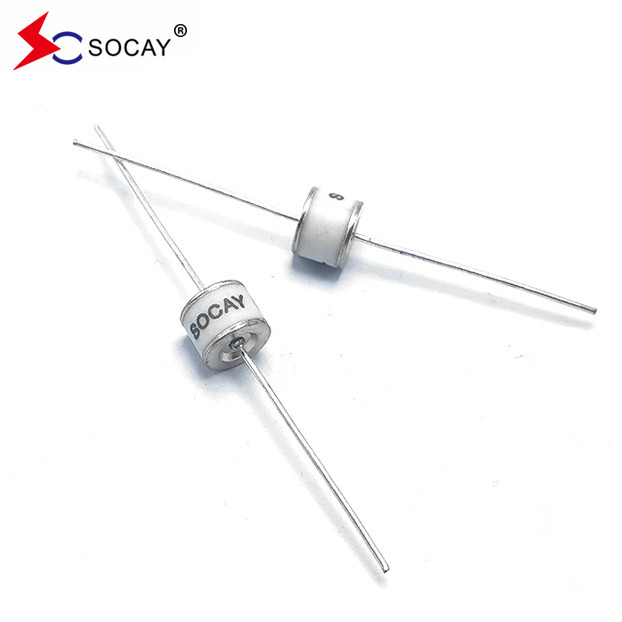

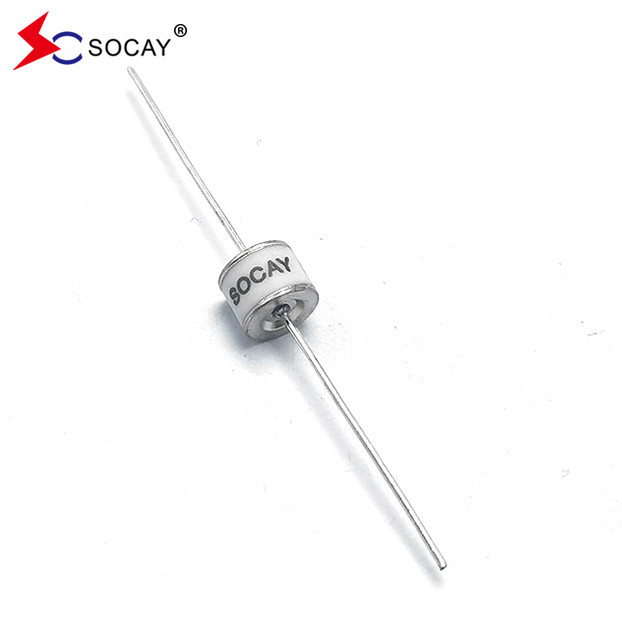

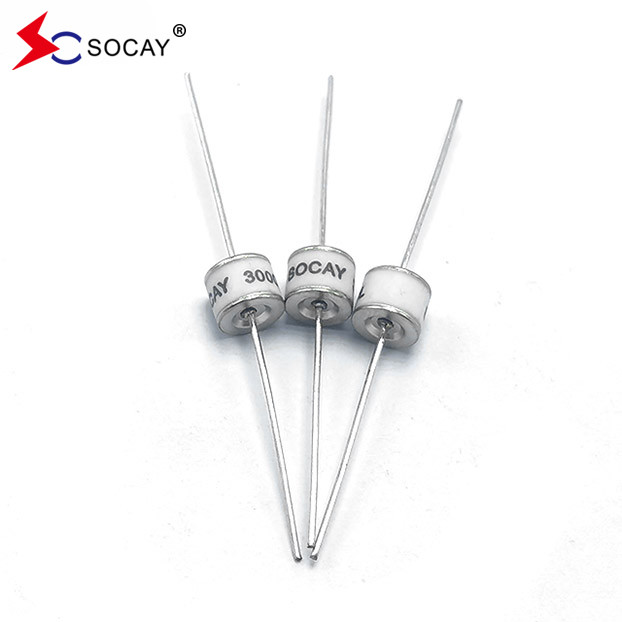

90V±20% अक्षीय सीसायुक्त सिरेमिक गैस डिस्चार्ज ट्यूब SC2E8-90ML, RoHS अनुरूप
डाटाशीट:SC2E8_v91.1.pdf
सिरेमिक गैस डिस्चार्ज ट्यूबों के लिए चयन सिद्धांत
1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit, ताकि यह सर्किट के सामान्य संचालन को प्रभावित न कर सके।
2सिरेमिक गैस डिस्चार्ज ट्यूब का रिसेप्शन वोल्टेज जितना संभव हो उतना अधिक होना चाहिए ताकि यह सुनिश्चित हो सके कि सर्किट में काम करने वाला वोल्टेज निरंतर प्रवाह का कारण न बने।जब सर्किट में ओवरवोल्टेज गायब हो जाता है, यह सुनिश्चित करें कि सिरेमिक गैस डिस्चार्ज ट्यूब समय पर बुझ जाए, अन्यथा यह सर्किट के सामान्य संचालन को प्रभावित करेगा।
3यह सुनिश्चित करें कि सिरेमिक गैस डिस्चार्ज ट्यूब का धक्का ब्रेकडाउन वोल्टेज सर्किट का सामना कर सकता है कि उच्चतम क्षणिक वोल्टेज से कम होना चाहिए।
4. लाइन में प्रवेश करने वाली आवेग धारा की तीव्रता के अनुसार आवेग धारा प्रतिरोध क्षमता निर्धारित करें जिसे चयनित डिस्चार्ज ट्यूब को प्राप्त करना चाहिए।
5यदि आवश्यक हो, तो सिरेमिक गैस डिस्चार्ज ट्यूब को एक उपयुक्त शॉर्ट सर्किट डिवाइस, एफएस डिवाइस से लैस किया जाना चाहिए, जिसे विफलता सुरक्षा उपकरण भी कहा जाता है।
| भाग संख्या | चिह्नित करना |
डीसी स्पार्क- ओवर वोल्टेज |
अधिकतम आवेग स्पार्क-ओवर वोल्टेज | न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
|
नाममात्र आवेग डिस्चार्ज करंट |
अधिकतम आवेग डिस्चार्ज करंट |
नाममात्र आवेग डिस्चार्ज करंट |
जीवन की गति | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5 बार |
@8/20μs एक बार |
@50Hz 1सेक 10समय |
@10/1000μs 300 बार |
|||
|
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500 वी | < 600 वी | 1 GΩ (25V पर) | < 1.5 पीएफ | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | < 1.5 पीएफ | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150M |
150V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | < 600 वी | < 700 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | < 700 वी | < 800 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300M |
300V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY ३५० एम |
350V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
जीडीटी के बारे में
गैस डिस्चार्ज ट्यूब उच्च दक्षता वाले आर्क डिस्चार्ज के गैस भौतिकी सिद्धांत के अनुसार काम करते हैं। विद्युत परिप्रेक्ष्य से, एक गैस डिस्चार्ज ट्यूब दबाव-संवेदनशील स्विच के बराबर है।एक बार जब डिस्चार्ज ट्यूब पर लागू वोल्टेज टूटने वोल्टेज से अधिक है, नैनो सेकंड के भीतर सील डिस्चार्ज क्षेत्र में एक चाप का गठन होगा। उच्च अधिभार वर्तमान हैंडलिंग क्षमताओं और एक चाप वोल्टेज जो वर्तमान शॉर्ट सर्किट ओवरवोल्टेज से लगभग स्वतंत्र है।जब निर्वहन समाप्त होता है और निर्वहन ट्यूब बाहर चला जाता है, आंतरिक प्रतिरोध तुरंत कई 100 MΩ पर लौटता है। इसलिए, गैस डिस्चार्ज ट्यूब संरक्षित घटकों की लगभग सभी आवश्यकताओं को पूरा करते हैं।यह स्वीकार्य मूल्य सीमा के भीतर अतिसंवेदनशीलता को सीमित कर सकता है, और सामान्य परिचालन स्थितियों में, अपने उच्च इन्सुलेशन प्रतिरोध और कम क्षमता विशेषताओं के कारण, डिस्चार्ज ट्यूब का अनिवार्य रूप से संरक्षित प्रणाली पर कोई प्रभाव नहीं पड़ेगा।
सिरेमिक गैस डिस्चार्ज ट्यूबों का वर्गीकरण
1इलेक्ट्रोडों की संख्या के अनुसार, आमतौर पर उपयोग किए जाने वाले गैस डिस्चार्ज ट्यूबों को डायोड डिस्चार्ज ट्यूब और ट्राइड डिस्चार्ज ट्यूब में विभाजित किया जाता है। उनकी अधिकांश पैकेजिंग सामग्री सिरेमिक हैं,तो वे सिरेमिक डिस्चार्ज ट्यूब कहा जाता है.
2आकार के अनुसार, आमतौर पर इस्तेमाल किए जाने वाले गैस डिस्चार्ज ट्यूबों को चिप डिस्चार्ज ट्यूबों और प्लग-इन डिस्चार्ज ट्यूबों में विभाजित किया जाता है।
3उत्पाद के पल्स वोल्टेज के अनुसार, आम तौर पर इस्तेमाल किए जाने वाले गैस डिस्चार्ज ट्यूबों को पारंपरिक पल्स डिस्चार्ज ट्यूबों और कम पल्स डिस्चार्ज ट्यूबों में विभाजित किया जाता है।
