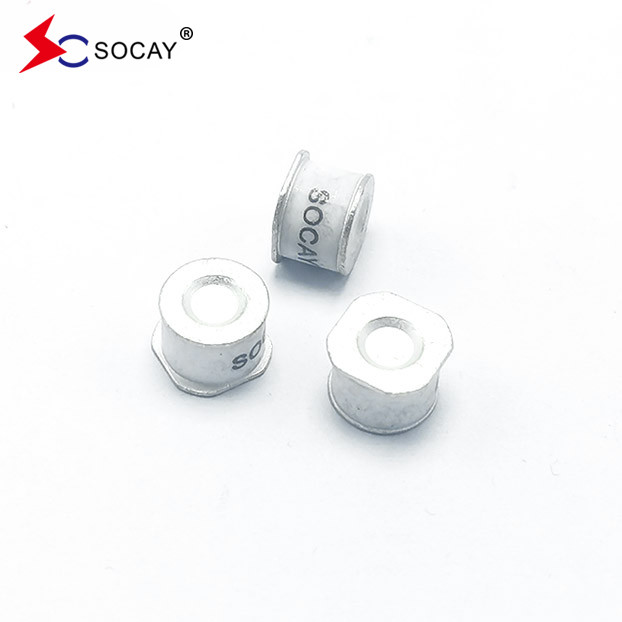

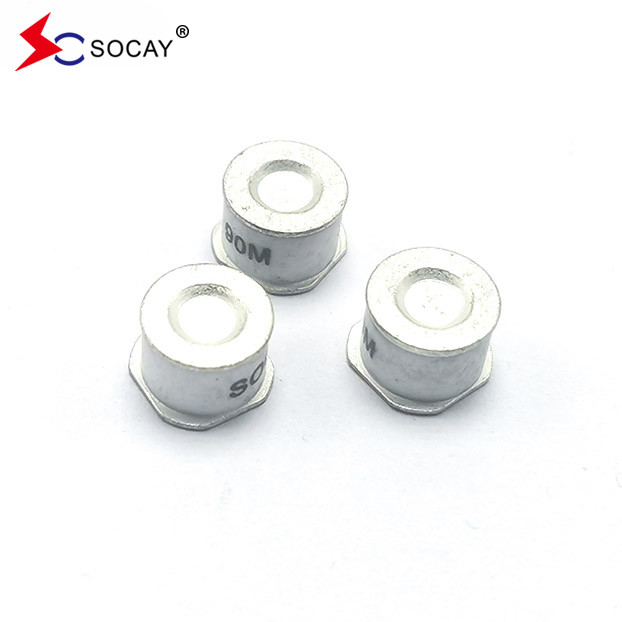

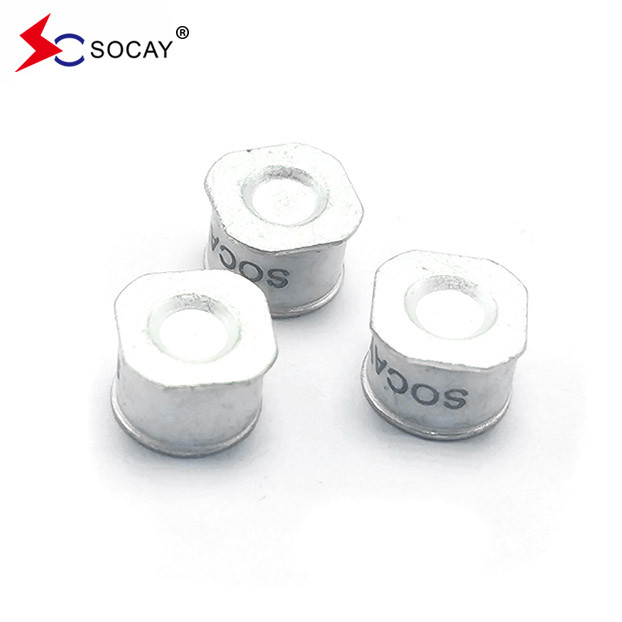

SMD सिरेमिक गैस डिस्चार्ज ट्यूब SC2E8-350MSMD, सतह माउंट GDT अरेस्टर
डाटाशीट:SC2E8_v91.1.pdf
| भाग संख्या | चिह्नित करना |
डीसी स्पार्क- ओवर वोल्टेज |
अधिकतम आवेग स्पार्क-ओवर वोल्टेज | न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
|
नाममात्र आवेग डिस्चार्ज करंट |
अधिकतम आवेग डिस्चार्ज करंट |
नाममात्र आवेग डिस्चार्ज करंट |
जीवन की गति | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A |
@8/20μs ±5 बार |
@8/20μs एक बार |
@50Hz 1सेक 10समय |
@10/1000μs 300 बार |
|||
|
SC2E8-75M SC2E8-75ML SC2E8-75MSMD |
SOCAY 75M |
75V±20% | < 500 वी | < 600 वी | 1 GΩ (25V पर) | < 1.5 पीएफ | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-90M SC2E8-90ML SC2E8-90MSMD |
SOCAY 90M |
90V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | < 1.5 पीएफ | ~15V | 10KA | 20KA | 10A | 100A |
|
SC2E8-150M SC2E8-150ML SC2E8-150MSMD |
SOCAY 150M |
150V±20% | < 500 वी | < 600 वी | 1 GΩ (50V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-230M SC2E8-230ML SC2E8-230MSMD |
SOCAY 230M |
230V±20% | < 600 वी | < 700 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-250M SC2E8-250ML SC2E8-250MSMD |
SOCAY 250M |
250V±20% | < 700 वी | < 800 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-300M SC2E8-300ML SC2E8-300MSMD |
SOCAY 300M |
300V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
|
SC2E8-350M SC2E8-350ML SC2E8-350MSMD |
SOCAY ३५० एम |
350V±20% | < 800 वी | < 900 वी | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
| सामग्री |
लीड उपकरणःनिकेल-प्लेट किए हुए तार सतह माउंटःमोटा टिन-प्लेटेड |
|
| उत्पाद चिह्न |
एसठीक हैXXXएम/एच XXX -नामिक वोल्टेज एम - 10 केए H - 20KA |
|
|
आर्क तक चमकें संक्रमण धारा |
< 0.5 एम्पर्स | |
| चमकदार वोल्टेज | ~60 वोल्ट | |
|
भंडारण और परिचालन तापमान |
-40 से +90°C | |
| वजन | SC2E8-XXXML | ~1.5 ग्राम |
| SC2E8-XXXHL | ~1.6 ग्राम | |
| SC2E8-XXXM/घंटा | ~1.35 ग्राम | |
| SC2E8-XXXM/HSMD | ~1.5 ग्राम | |
| जलवायु श्रेणी (आईईसी 60068-1) | 40/ 90/ 21 | |
