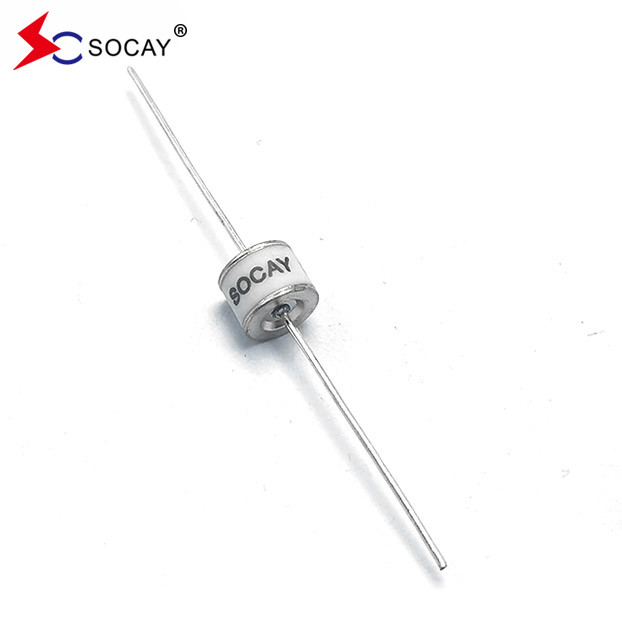

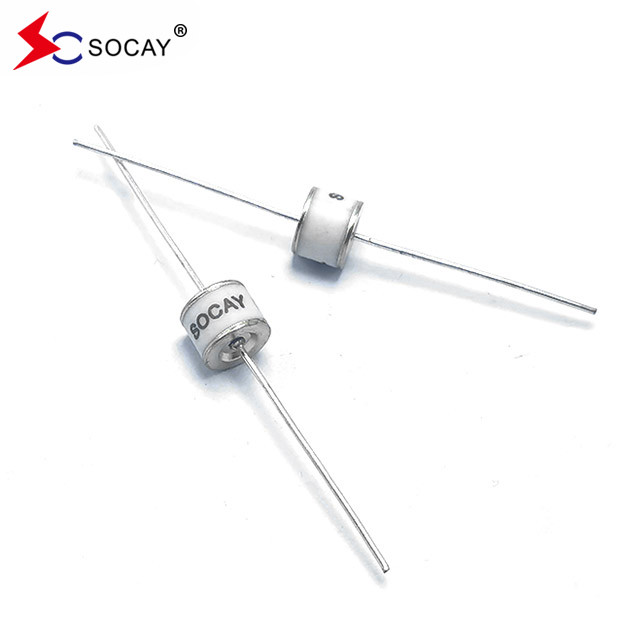

800V अक्षीय सीसायुक्त सिरेमिक जीडीटी ट्यूब SC2E8-800ML शास्त्रीय घटक
डाटाशीट:SC2E8_v91.1.pdf
गैस डिस्चार्ज ट्यूब (जीडीटी) विशिष्ट अनुप्रयोग सर्किट
सिरेमिक गैस डिस्चार्ज ट्यूब (जीडीटी) का व्यापक रूप से संचार, सुरक्षा और उद्योग जैसे इलेक्ट्रॉनिक उत्पादों की संचार लाइनों और बिजली लाइन सुरक्षा में उपयोग किया जाता है।जब विद्युत लाइन सुरक्षा में प्रयोग किया जाता है, सिरेमिक गैस डिस्चार्ज ट्यूब (जीडीटी) को
MOV या TVS के साथ श्रृंखला में लागू किया जाता है, जैसा कि चित्र 2 में दिखाया गया है। चित्र 3 में RJ45 इंटरफ़ेस सुरक्षा, चित्र 4 और चित्र 5 में क्रमशः RS485 इंटरफ़ेस और BNC दिखाया गया है।
दो स्तरीय इंटरफेस सुरक्षा योजना, पहला स्तर सिरेमिक गैस डिस्चार्ज ट्यूब का उपयोग करता है।
| भाग संख्या | चिह्नित करना | डीसी स्पार्क- ओवर वोल्टेज | अधिकतम आवेग स्पार्क-ओवर वोल्टेज | न्यूनतम इन्सुलेशन प्रतिरोध | अधिकतम क्षमता | आर्क वोल्टेज | सेवा जीवन | ||||
नाममात्र आवेग डिस्चार्ज करंट | अधिकतम आवेग डिस्चार्ज करंट | नाममात्र आवेग डिस्चार्ज करंट | जीवन की गति | ||||||||
| @100V/S | @100V/μs | @1KV/μs | @1MHz | @1A | @8/20μs ±5 बार | @8/20μs एक बार | @50Hz 1सेक 10समय | @10/1000μs 300 बार | |||
SC2E8-420M SC2E8-420ML SC2E8-420MSMD | SOCAY 420M | 420V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-470M SC2E8-470ML SC2E8-470MSMD | SOCAY 470M | 470V±20% | < 900 वी | <1000V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-600M SC2E8-600ML SC2E8-600MSMD | SOCAY 600M | 600V±20% | <1100V | <1200V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
SC2E8-800M SC2E8-800ML SC2E8-800MSMD | SOCAY 800 एम | 800V±20% | <1200V | <1400V | 1 GΩ (100V पर) | < 1.5 पीएफ | ~20V | 10KA | 20KA | 10A | 100A |
गैस डिस्चार्ज ट्यूब की मुख्य विशेषताएं
डीसी ब्रेकडाउन वोल्टेजः 70~7500 वी
>प्रभाव डिस्चार्ज करंट (8/20 μs): अधिकतम 100 kA
>प्रभाव डिस्चार्ज करंट (10/350 μs): अधिकतम 100 kA
>पावर फ्रीक्वेंसी डिस्चार्ज करंट (1 एस): अधिकतम 20 ए
>पावर फ्रीक्वेंसी डिस्चार्ज करंट (0.2 सेकंड): अधिकतम 300 ए
>आर्क वोल्टेजः 10~35 वी
>अछूता प्रतिरोधः न्यूनतम 1 GΩ
>संकुचनः 0.2 पीएफ न्यूनतम
सिरेमिक गैस डिस्चार्ज ट्यूब (जीडीटी) की विशेषताएं
> जंक्शन क्षमता कम है, अधिकांश श्रृंखला उत्पादों की जंक्शन क्षमता 2pF से अधिक नहीं है, और अतिरिक्त बड़े प्रवाह उत्पादों की जंक्शन क्षमता दशकों से दशकों में है;
> बड़ी प्रवाह दर, हमारे सिंगल यूनिट सिरेमिक गैस डिस्चार्ज ट्यूब (जीडीटी) में 500A से 100kA तक 8/20μs की प्रवाह दर है;
> उच्च इन्सुलेशन प्रतिरोध, आम तौर पर 1GΩ से ऊपर, उम्र बढ़ने के लिए आसान नहीं है और उच्च विश्वसनीयता है;
डीसी ब्रेकडाउन वोल्टेज रेंज 75V ~ 6000V, पल्स ब्रेकडाउन वोल्टेज रेंज 600V ~ 7800V है;
> विभिन्न अनुप्रयोगों की जरूरतों को पूरा करने के लिए विभिन्न पैकेज, जिसमें एसएमडी उपकरण और प्लग-इन उपकरण, दो-टर्मिनल उपकरण और तीन-टर्मिनल उपकरण शामिल हैं;
> स्थापित करने में आसान;
